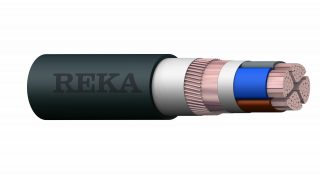

EMCMK-HF / EXQJ-EMC / FXQJ-EMC / IFSI-EMC-Cu

Lataa tuoteryhmädatalehti

Kuparivoimakaapeli kiinteään sisä- ja ulkoasennukseen. Voidaan asentaa suoraan maahan. EMC-suojattu kaapeli tarjoaa erinomaisen suojan sähkömagneettisia häiriöitä vastaan. Johdineriste on suojattava UV-säteilyltä. Asennus on tehtävä kansallisten asetusten ja määräysten mukaisesti. Kaapeli on halogeeniton ja paloa levittämätön CPR-luokassa Dca-s2,d2,a2.

Standardit SFS 5546, SS 424 14 18, HD 604 5 I & D, IEC 60502-1
Käyttäytyminen palossa Dca-s2,d2,a2
CPR - DoP 2021007_DOP.pdf
2021004_DOP.pdf
Johdin 1,5-6 mm² pyöreä kuparilanka, EN/IEC 60228 luokka 1
10-25 mm² pyöreä kupariköysi, EN/IEC 60228 luokka 2
35-300 mm² sektorinmuotoinen kupariköysi, EN/IEC 60228 luokka 2
Eriste Ristisilloitettu polyeteeni PEX
Johtimien tunnistaminen Ruskea, musta, harmaa
Sininen, ruskea, musta, harmaa
Metallinen kosketussuoja EMC-kuparifolio ja kuparilangat
Ulkovaippa UV-suojattu polyolefiinisekoite
Ulkovaipan väri Musta

3x1,5/1,5

Sähkönumero Koko Pakkaus Jännite

3x1,5/1,5

Kaapelin nimellishalkaisija mm 13
Kaapelin nimellispaino kg/km 229
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 1.5
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 152
Lopullisessa asennuksessa, kaapeli mm 107
Asennuksen aikana, kaapeli cm 15
Lopullisessa asennuksessa, kaapeli cm 11
Asennuksen aikana, kaapeli m 0.15
Lopullisessa asennuksessa, kaapeli m 0.11
Max. vetovoima
Vetopäällä kN 0.2
Vetosukalla kN 0.1
Vaiheresistanssi 20 °C Ω/km 12,1
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 12,1
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023721
Reka-koodi 1146690
Kaapelin nimellishalkaisija mm 13
Kaapelin nimellispaino kg/km 229
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 1.5
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 152
Lopullisessa asennuksessa, kaapeli mm 107
Asennuksen aikana, kaapeli cm 15
Lopullisessa asennuksessa, kaapeli cm 11
Asennuksen aikana, kaapeli m 0.15
Lopullisessa asennuksessa, kaapeli m 0.11
Max. vetovoima
Vetopäällä kN 0.2
Vetosukalla kN 0.1
Vaiheresistanssi 20 °C Ω/km 12,1
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 12,1
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023738
Reka-koodi 1146690

3x2,5/2,5

Sähkönumero Koko Pakkaus Jännite

3x2,5/2,5

Kaapelin nimellishalkaisija mm 14
Kaapelin nimellispaino kg/km 285
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 2.5
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 165
Lopullisessa asennuksessa, kaapeli mm 115
Asennuksen aikana, kaapeli cm 16
Lopullisessa asennuksessa, kaapeli cm 12
Asennuksen aikana, kaapeli m 0.16
Lopullisessa asennuksessa, kaapeli m 0.12
Max. vetovoima
Vetopäällä kN 0.4
Vetosukalla kN 0.1
Vaiheresistanssi 20 °C Ω/km 7,41
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 7,41
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023752
Reka-koodi 1146691
Kaapelin nimellishalkaisija mm 14
Kaapelin nimellispaino kg/km 285
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 2.5
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 165
Lopullisessa asennuksessa, kaapeli mm 115
Asennuksen aikana, kaapeli cm 16
Lopullisessa asennuksessa, kaapeli cm 12
Asennuksen aikana, kaapeli m 0.16
Lopullisessa asennuksessa, kaapeli m 0.12
Max. vetovoima
Vetopäällä kN 0.4
Vetosukalla kN 0.1
Vaiheresistanssi 20 °C Ω/km 7,41
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 7,41
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023745
Reka-koodi 1146691

3x6/6

Sähkönumero Koko Pakkaus Jännite

3x6/6

Kaapelin nimellishalkaisija mm 15
Kaapelin nimellispaino kg/km 463
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 6
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 184
Lopullisessa asennuksessa, kaapeli mm 129
Asennuksen aikana, kaapeli cm 18
Lopullisessa asennuksessa, kaapeli cm 13
Asennuksen aikana, kaapeli m 0.18
Lopullisessa asennuksessa, kaapeli m 0.13
Max. vetovoima
Vetopäällä kN 0.9
Vetosukalla kN 0.3
Vaiheresistanssi 20 °C Ω/km 3,08
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 3,08
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023905
Reka-koodi 1146693

3x10/10

Sähkönumero Koko Pakkaus Jännite

3x10/10

Kaapelin nimellishalkaisija mm 19
Kaapelin nimellispaino kg/km 693
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 10
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 226
Lopullisessa asennuksessa, kaapeli mm 158
Asennuksen aikana, kaapeli cm 23
Lopullisessa asennuksessa, kaapeli cm 16
Asennuksen aikana, kaapeli m 0.23
Lopullisessa asennuksessa, kaapeli m 0.16
Max. vetovoima
Vetopäällä kN 1.5
Vetosukalla kN 0.5
Vaiheresistanssi 20 °C Ω/km 1,83
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,83
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023912
Reka-koodi 1146694
Kaapelin nimellishalkaisija mm 19
Kaapelin nimellispaino kg/km 693
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 10
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 226
Lopullisessa asennuksessa, kaapeli mm 158
Asennuksen aikana, kaapeli cm 23
Lopullisessa asennuksessa, kaapeli cm 16
Asennuksen aikana, kaapeli m 0.23
Lopullisessa asennuksessa, kaapeli m 0.16
Max. vetovoima
Vetopäällä kN 1.5
Vetosukalla kN 0.5
Vaiheresistanssi 20 °C Ω/km 1,83
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,83
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023929
Reka-koodi 1146694

3x16/16

Sähkönumero Koko Pakkaus Jännite

3x16/16

Kaapelin nimellishalkaisija mm 21
Kaapelin nimellispaino kg/km 972
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 16
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 256
Lopullisessa asennuksessa, kaapeli mm 180
Asennuksen aikana, kaapeli cm 26
Lopullisessa asennuksessa, kaapeli cm 18
Asennuksen aikana, kaapeli m 0.26
Lopullisessa asennuksessa, kaapeli m 0.18
Max. vetovoima
Vetopäällä kN 2.4
Vetosukalla kN 0.7
Vaiheresistanssi 20 °C Ω/km 1,15
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023936
Reka-koodi 1146695
Kaapelin nimellishalkaisija mm 21
Kaapelin nimellispaino kg/km 972
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 16
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 256
Lopullisessa asennuksessa, kaapeli mm 180
Asennuksen aikana, kaapeli cm 26
Lopullisessa asennuksessa, kaapeli cm 18
Asennuksen aikana, kaapeli m 0.26
Lopullisessa asennuksessa, kaapeli m 0.18
Max. vetovoima
Vetopäällä kN 2.4
Vetosukalla kN 0.7
Vaiheresistanssi 20 °C Ω/km 1,15
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023943
Reka-koodi 1146695

3x25/16

Sähkönumero Koko Pakkaus Jännite

3x25/16

Kaapelin nimellishalkaisija mm 26
Kaapelin nimellispaino kg/km 1395
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 25
Eristeen nimellispaksuus mm 0.9
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 310
Lopullisessa asennuksessa, kaapeli mm 217
Asennuksen aikana, kaapeli cm 31
Lopullisessa asennuksessa, kaapeli cm 22
Asennuksen aikana, kaapeli m 0.31
Lopullisessa asennuksessa, kaapeli m 0.22
Max. vetovoima
Vetopäällä kN 3.8
Vetosukalla kN 1.1
Vaiheresistanssi 20 °C Ω/km 0,727
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023950
Reka-koodi 1146696
Kaapelin nimellishalkaisija mm 26
Kaapelin nimellispaino kg/km 1395
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 25
Eristeen nimellispaksuus mm 0.9
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 310
Lopullisessa asennuksessa, kaapeli mm 217
Asennuksen aikana, kaapeli cm 31
Lopullisessa asennuksessa, kaapeli cm 22
Asennuksen aikana, kaapeli m 0.31
Lopullisessa asennuksessa, kaapeli m 0.22
Max. vetovoima
Vetopäällä kN 3.8
Vetosukalla kN 1.1
Vaiheresistanssi 20 °C Ω/km 0,727
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023967
Reka-koodi 1146696

3x35/16

Sähkönumero Koko Pakkaus Jännite

3x35/16

Kaapelin nimellishalkaisija mm 23
Kaapelin nimellispaino kg/km 1374
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 35
Eristeen nimellispaksuus mm 0.9
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 277
Lopullisessa asennuksessa, kaapeli mm 194
Asennuksen aikana, kaapeli cm 28
Lopullisessa asennuksessa, kaapeli cm 19
Asennuksen aikana, kaapeli m 0.28
Lopullisessa asennuksessa, kaapeli m 0.19
Max. vetovoima
Vetopäällä kN 5.3
Vetosukalla kN 1.6
Vaiheresistanssi 20 °C Ω/km 0,524
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176115695
Reka-koodi 1256647
Kaapelin nimellishalkaisija mm 23
Kaapelin nimellispaino kg/km 1374
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 35
Eristeen nimellispaksuus mm 0.9
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 277
Lopullisessa asennuksessa, kaapeli mm 194
Asennuksen aikana, kaapeli cm 28
Lopullisessa asennuksessa, kaapeli cm 19
Asennuksen aikana, kaapeli m 0.28
Lopullisessa asennuksessa, kaapeli m 0.19
Max. vetovoima
Vetopäällä kN 5.3
Vetosukalla kN 1.6
Vaiheresistanssi 20 °C Ω/km 0,524
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176012017
Reka-koodi 1256647
Kaapelin nimellishalkaisija mm 23
Kaapelin nimellispaino kg/km 1374
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 35
Eristeen nimellispaksuus mm 0.9
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 277
Lopullisessa asennuksessa, kaapeli mm 194
Asennuksen aikana, kaapeli cm 28
Lopullisessa asennuksessa, kaapeli cm 19
Asennuksen aikana, kaapeli m 0.28
Lopullisessa asennuksessa, kaapeli m 0.19
Max. vetovoima
Vetopäällä kN 5.3
Vetosukalla kN 1.6
Vaiheresistanssi 20 °C Ω/km 0,524
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176115688
Reka-koodi 1256647

3x50/25

Sähkönumero Koko Pakkaus Jännite

3x50/25

Kaapelin nimellishalkaisija mm 26
Kaapelin nimellispaino kg/km 1871
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 50
Eristeen nimellispaksuus mm 1
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 316
Lopullisessa asennuksessa, kaapeli mm 221
Asennuksen aikana, kaapeli cm 32
Lopullisessa asennuksessa, kaapeli cm 22
Asennuksen aikana, kaapeli m 0.32
Lopullisessa asennuksessa, kaapeli m 0.22
Max. vetovoima
Vetopäällä kN 7.5
Vetosukalla kN 2.3
Vaiheresistanssi 20 °C Ω/km 0,387
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,727
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176115701
Reka-koodi 1256648
Kaapelin nimellishalkaisija mm 26
Kaapelin nimellispaino kg/km 1871
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 50
Eristeen nimellispaksuus mm 1
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 316
Lopullisessa asennuksessa, kaapeli mm 221
Asennuksen aikana, kaapeli cm 32
Lopullisessa asennuksessa, kaapeli cm 22
Asennuksen aikana, kaapeli m 0.32
Lopullisessa asennuksessa, kaapeli m 0.22
Max. vetovoima
Vetopäällä kN 7.5
Vetosukalla kN 2.3
Vaiheresistanssi 20 °C Ω/km 0,387
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,727
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176115718
Reka-koodi 1256648
Kaapelin nimellishalkaisija mm 26
Kaapelin nimellispaino kg/km 1871
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 50
Eristeen nimellispaksuus mm 1
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 316
Lopullisessa asennuksessa, kaapeli mm 221
Asennuksen aikana, kaapeli cm 32
Lopullisessa asennuksessa, kaapeli cm 22
Asennuksen aikana, kaapeli m 0.32
Lopullisessa asennuksessa, kaapeli m 0.22
Max. vetovoima
Vetopäällä kN 7.5
Vetosukalla kN 2.3
Vaiheresistanssi 20 °C Ω/km 0,387
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,727
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176012024
Reka-koodi 1256648

3x70/35

Sähkönumero Koko Pakkaus Jännite

3x70/35

Kaapelin nimellishalkaisija mm 30
Kaapelin nimellispaino kg/km 2580
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 70
Eristeen nimellispaksuus mm 1.1
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 365
Lopullisessa asennuksessa, kaapeli mm 255
Asennuksen aikana, kaapeli cm 36
Lopullisessa asennuksessa, kaapeli cm 26
Asennuksen aikana, kaapeli m 0.36
Lopullisessa asennuksessa, kaapeli m 0.26
Max. vetovoima
Vetopäällä kN 10.5
Vetosukalla kN 3.2
Vaiheresistanssi 20 °C Ω/km 0,268
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,524
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176012031
Reka-koodi 1256649
Kaapelin nimellishalkaisija mm 30
Kaapelin nimellispaino kg/km 2580
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 70
Eristeen nimellispaksuus mm 1.1
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 365
Lopullisessa asennuksessa, kaapeli mm 255
Asennuksen aikana, kaapeli cm 36
Lopullisessa asennuksessa, kaapeli cm 26
Asennuksen aikana, kaapeli m 0.36
Lopullisessa asennuksessa, kaapeli m 0.26
Max. vetovoima
Vetopäällä kN 10.5
Vetosukalla kN 3.2
Vaiheresistanssi 20 °C Ω/km 0,268
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,524
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176115732
Reka-koodi 1256649
Kaapelin nimellishalkaisija mm 30
Kaapelin nimellispaino kg/km 2580
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 70
Eristeen nimellispaksuus mm 1.1
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 365
Lopullisessa asennuksessa, kaapeli mm 255
Asennuksen aikana, kaapeli cm 36
Lopullisessa asennuksessa, kaapeli cm 26
Asennuksen aikana, kaapeli m 0.36
Lopullisessa asennuksessa, kaapeli m 0.26
Max. vetovoima
Vetopäällä kN 10.5
Vetosukalla kN 3.2
Vaiheresistanssi 20 °C Ω/km 0,268
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,524
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176115725
Reka-koodi 1256649

3x95/50

Sähkönumero Koko Pakkaus Jännite

3x95/50

Kaapelin nimellishalkaisija mm 34
Kaapelin nimellispaino kg/km 3468
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 95
Eristeen nimellispaksuus mm 1.1
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 402
Lopullisessa asennuksessa, kaapeli mm 282
Asennuksen aikana, kaapeli cm 40
Lopullisessa asennuksessa, kaapeli cm 28
Asennuksen aikana, kaapeli m 0.4
Lopullisessa asennuksessa, kaapeli m 0.28
Max. vetovoima
Vetopäällä kN 14.3
Vetosukalla kN 4.3
Vaiheresistanssi 20 °C Ω/km 0,193
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,387
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176115749
Reka-koodi 1256650
Kaapelin nimellishalkaisija mm 34
Kaapelin nimellispaino kg/km 3468
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 95
Eristeen nimellispaksuus mm 1.1
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 402
Lopullisessa asennuksessa, kaapeli mm 282
Asennuksen aikana, kaapeli cm 40
Lopullisessa asennuksessa, kaapeli cm 28
Asennuksen aikana, kaapeli m 0.4
Lopullisessa asennuksessa, kaapeli m 0.28
Max. vetovoima
Vetopäällä kN 14.3
Vetosukalla kN 4.3
Vaiheresistanssi 20 °C Ω/km 0,193
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,387
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176115756
Reka-koodi 1256650
Kaapelin nimellishalkaisija mm 34
Kaapelin nimellispaino kg/km 3468
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 95
Eristeen nimellispaksuus mm 1.1
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 402
Lopullisessa asennuksessa, kaapeli mm 282
Asennuksen aikana, kaapeli cm 40
Lopullisessa asennuksessa, kaapeli cm 28
Asennuksen aikana, kaapeli m 0.4
Lopullisessa asennuksessa, kaapeli m 0.28
Max. vetovoima
Vetopäällä kN 14.3
Vetosukalla kN 4.3
Vaiheresistanssi 20 °C Ω/km 0,193
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,387
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176012048
Reka-koodi 1256650

3x120/70

Sähkönumero Koko Pakkaus Jännite

3x120/70

Kaapelin nimellishalkaisija mm 37
Kaapelin nimellispaino kg/km 4399
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 120
Eristeen nimellispaksuus mm 1.2
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 441
Lopullisessa asennuksessa, kaapeli mm 309
Asennuksen aikana, kaapeli cm 44
Lopullisessa asennuksessa, kaapeli cm 31
Asennuksen aikana, kaapeli m 0.44
Lopullisessa asennuksessa, kaapeli m 0.31
Max. vetovoima
Vetopäällä kN 18
Vetosukalla kN 5.4
Vaiheresistanssi 20 °C Ω/km 0,153
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,268
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176115763
Reka-koodi 1256651
Kaapelin nimellishalkaisija mm 37
Kaapelin nimellispaino kg/km 4399
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 120
Eristeen nimellispaksuus mm 1.2
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 441
Lopullisessa asennuksessa, kaapeli mm 309
Asennuksen aikana, kaapeli cm 44
Lopullisessa asennuksessa, kaapeli cm 31
Asennuksen aikana, kaapeli m 0.44
Lopullisessa asennuksessa, kaapeli m 0.31
Max. vetovoima
Vetopäällä kN 18
Vetosukalla kN 5.4
Vaiheresistanssi 20 °C Ω/km 0,153
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,268
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176012055
Reka-koodi 1256651
Kaapelin nimellishalkaisija mm 37
Kaapelin nimellispaino kg/km 4399
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 120
Eristeen nimellispaksuus mm 1.2
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 441
Lopullisessa asennuksessa, kaapeli mm 309
Asennuksen aikana, kaapeli cm 44
Lopullisessa asennuksessa, kaapeli cm 31
Asennuksen aikana, kaapeli m 0.44
Lopullisessa asennuksessa, kaapeli m 0.31
Max. vetovoima
Vetopäällä kN 18
Vetosukalla kN 5.4
Vaiheresistanssi 20 °C Ω/km 0,153
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,268
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176115770
Reka-koodi 1256651

3x150/70

Sähkönumero Koko Pakkaus Jännite

3x150/70

Kaapelin nimellishalkaisija mm 40
Kaapelin nimellispaino kg/km 5266
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 150
Eristeen nimellispaksuus mm 1.4
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 481
Lopullisessa asennuksessa, kaapeli mm 336
Asennuksen aikana, kaapeli cm 48
Lopullisessa asennuksessa, kaapeli cm 34
Asennuksen aikana, kaapeli m 0.48
Lopullisessa asennuksessa, kaapeli m 0.34
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 6.8
Vaiheresistanssi 20 °C Ω/km 0,124
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,268
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176012062
Reka-koodi 1256652
Kaapelin nimellishalkaisija mm 40
Kaapelin nimellispaino kg/km 5266
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 150
Eristeen nimellispaksuus mm 1.4
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 481
Lopullisessa asennuksessa, kaapeli mm 336
Asennuksen aikana, kaapeli cm 48
Lopullisessa asennuksessa, kaapeli cm 34
Asennuksen aikana, kaapeli m 0.48
Lopullisessa asennuksessa, kaapeli m 0.34
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 6.8
Vaiheresistanssi 20 °C Ω/km 0,124
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,268
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176115787
Reka-koodi 1256652

3x185/95

Sähkönumero Koko Pakkaus Jännite

3x185/95

Kaapelin nimellishalkaisija mm 45
Kaapelin nimellispaino kg/km 6646
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 185
Eristeen nimellispaksuus mm 1.6
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 542
Lopullisessa asennuksessa, kaapeli mm 379
Asennuksen aikana, kaapeli cm 54
Lopullisessa asennuksessa, kaapeli cm 38
Asennuksen aikana, kaapeli m 0.54
Lopullisessa asennuksessa, kaapeli m 0.38
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 8.3
Vaiheresistanssi 20 °C Ω/km 0,0991
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,193
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176115800
Reka-koodi 1256653
Kaapelin nimellishalkaisija mm 45
Kaapelin nimellispaino kg/km 6646
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 185
Eristeen nimellispaksuus mm 1.6
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 542
Lopullisessa asennuksessa, kaapeli mm 379
Asennuksen aikana, kaapeli cm 54
Lopullisessa asennuksessa, kaapeli cm 38
Asennuksen aikana, kaapeli m 0.54
Lopullisessa asennuksessa, kaapeli m 0.38
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 8.3
Vaiheresistanssi 20 °C Ω/km 0,0991
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,193
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176012079
Reka-koodi 1256653

3x240/120

Sähkönumero Koko Pakkaus Jännite

3x240/120

Kaapelin nimellishalkaisija mm 51
Kaapelin nimellispaino kg/km 8640
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 240
Eristeen nimellispaksuus mm 1.7
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 612
Lopullisessa asennuksessa, kaapeli mm 428
Asennuksen aikana, kaapeli cm 61
Lopullisessa asennuksessa, kaapeli cm 43
Asennuksen aikana, kaapeli m 0.61
Lopullisessa asennuksessa, kaapeli m 0.43
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 8.5
Vaiheresistanssi 20 °C Ω/km 0,0754
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,153
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176012086
Reka-koodi 1256654
Kaapelin nimellishalkaisija mm 51
Kaapelin nimellispaino kg/km 8640
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 240
Eristeen nimellispaksuus mm 1.7
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 612
Lopullisessa asennuksessa, kaapeli mm 428
Asennuksen aikana, kaapeli cm 61
Lopullisessa asennuksessa, kaapeli cm 43
Asennuksen aikana, kaapeli m 0.61
Lopullisessa asennuksessa, kaapeli m 0.43
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 8.5
Vaiheresistanssi 20 °C Ω/km 0,0754
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,153
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176115824
Reka-koodi 1256654

4x1,5/1,5

Sähkönumero Koko Pakkaus Jännite

4x1,5/1,5

Kaapelin nimellishalkaisija mm 13
Kaapelin nimellispaino kg/km 242
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 1.5
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 154
Lopullisessa asennuksessa, kaapeli mm 108
Asennuksen aikana, kaapeli cm 15
Lopullisessa asennuksessa, kaapeli cm 11
Asennuksen aikana, kaapeli m 0.15
Lopullisessa asennuksessa, kaapeli m 0.11
Max. vetovoima
Vetopäällä kN 0.3
Vetosukalla kN 0.1
Vaiheresistanssi 20 °C Ω/km 12,1
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 12,1
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006029136
Reka-koodi 1146710

4x2,5/2,5

Sähkönumero Koko Pakkaus Jännite

4x2,5/2,5

Kaapelin nimellishalkaisija mm 14
Kaapelin nimellispaino kg/km 314
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 2.5
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 170
Lopullisessa asennuksessa, kaapeli mm 119
Asennuksen aikana, kaapeli cm 17
Lopullisessa asennuksessa, kaapeli cm 12
Asennuksen aikana, kaapeli m 0.17
Lopullisessa asennuksessa, kaapeli m 0.12
Max. vetovoima
Vetopäällä kN 0.5
Vetosukalla kN 0.2
Vaiheresistanssi 20 °C Ω/km 7,41
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 7,41
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006029150
Reka-koodi 1146711

4x6/6

Sähkönumero Koko Pakkaus Jännite

4x6/6

Kaapelin nimellishalkaisija mm 17
Kaapelin nimellispaino kg/km 545
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 6
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 202
Lopullisessa asennuksessa, kaapeli mm 141
Asennuksen aikana, kaapeli cm 20
Lopullisessa asennuksessa, kaapeli cm 14
Asennuksen aikana, kaapeli m 0.2
Lopullisessa asennuksessa, kaapeli m 0.14
Max. vetovoima
Vetopäällä kN 1.2
Vetosukalla kN 0.4
Vaiheresistanssi 20 °C Ω/km 3,08
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 3,08
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006029181
Reka-koodi 1146713
Kaapelin nimellishalkaisija mm 17
Kaapelin nimellispaino kg/km 545
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 6
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 202
Lopullisessa asennuksessa, kaapeli mm 141
Asennuksen aikana, kaapeli cm 20
Lopullisessa asennuksessa, kaapeli cm 14
Asennuksen aikana, kaapeli m 0.2
Lopullisessa asennuksessa, kaapeli m 0.14
Max. vetovoima
Vetopäällä kN 1.2
Vetosukalla kN 0.4
Vaiheresistanssi 20 °C Ω/km 3,08
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 3,08
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006029174
Reka-koodi 1146713

4x10/10

Sähkönumero Koko Pakkaus Jännite

4x10/10

Kaapelin nimellishalkaisija mm 20
Kaapelin nimellispaino kg/km 837
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 10
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 243
Lopullisessa asennuksessa, kaapeli mm 170
Asennuksen aikana, kaapeli cm 24
Lopullisessa asennuksessa, kaapeli cm 17
Asennuksen aikana, kaapeli m 0.24
Lopullisessa asennuksessa, kaapeli m 0.17
Max. vetovoima
Vetopäällä kN 2
Vetosukalla kN 0.6
Vaiheresistanssi 20 °C Ω/km 1,83
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,83
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006029198
Reka-koodi 1146714
Kaapelin nimellishalkaisija mm 20
Kaapelin nimellispaino kg/km 837
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 10
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 243
Lopullisessa asennuksessa, kaapeli mm 170
Asennuksen aikana, kaapeli cm 24
Lopullisessa asennuksessa, kaapeli cm 17
Asennuksen aikana, kaapeli m 0.24
Lopullisessa asennuksessa, kaapeli m 0.17
Max. vetovoima
Vetopäällä kN 2
Vetosukalla kN 0.6
Vaiheresistanssi 20 °C Ω/km 1,83
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,83
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006029204
Reka-koodi 1146714

4x16/16

Sähkönumero Koko Pakkaus Jännite

4x16/16

Kaapelin nimellishalkaisija mm 23
Kaapelin nimellispaino kg/km 1153
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 16
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 276
Lopullisessa asennuksessa, kaapeli mm 193
Asennuksen aikana, kaapeli cm 28
Lopullisessa asennuksessa, kaapeli cm 19
Asennuksen aikana, kaapeli m 0.28
Lopullisessa asennuksessa, kaapeli m 0.19
Max. vetovoima
Vetopäällä kN 3.2
Vetosukalla kN 1
Vaiheresistanssi 20 °C Ω/km 1,15
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006029433
Reka-koodi 1146715
Kaapelin nimellishalkaisija mm 23
Kaapelin nimellispaino kg/km 1153
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 16
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 276
Lopullisessa asennuksessa, kaapeli mm 193
Asennuksen aikana, kaapeli cm 28
Lopullisessa asennuksessa, kaapeli cm 19
Asennuksen aikana, kaapeli m 0.28
Lopullisessa asennuksessa, kaapeli m 0.19
Max. vetovoima
Vetopäällä kN 3.2
Vetosukalla kN 1
Vaiheresistanssi 20 °C Ω/km 1,15
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006029211
Reka-koodi 1146715

4x25/16

Sähkönumero Koko Pakkaus Jännite

4x25/16

Kaapelin nimellishalkaisija mm 28
Kaapelin nimellispaino kg/km 1683
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 25
Eristeen nimellispaksuus mm 0.9
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 336
Lopullisessa asennuksessa, kaapeli mm 235
Asennuksen aikana, kaapeli cm 34
Lopullisessa asennuksessa, kaapeli cm 23
Asennuksen aikana, kaapeli m 0.34
Lopullisessa asennuksessa, kaapeli m 0.23
Max. vetovoima
Vetopäällä kN 5
Vetosukalla kN 1.5
Vaiheresistanssi 20 °C Ω/km 0,727
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006029457
Reka-koodi 1146716
Kaapelin nimellishalkaisija mm 28
Kaapelin nimellispaino kg/km 1683
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 25
Eristeen nimellispaksuus mm 0.9
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 336
Lopullisessa asennuksessa, kaapeli mm 235
Asennuksen aikana, kaapeli cm 34
Lopullisessa asennuksessa, kaapeli cm 23
Asennuksen aikana, kaapeli m 0.34
Lopullisessa asennuksessa, kaapeli m 0.23
Max. vetovoima
Vetopäällä kN 5
Vetosukalla kN 1.5
Vaiheresistanssi 20 °C Ω/km 0,727
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006029440
Reka-koodi 1146716

4x35/16

Sähkönumero Koko Pakkaus Jännite

4x35/16

Kaapelin nimellishalkaisija mm 26
Kaapelin nimellispaino kg/km 1740
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 35
Eristeen nimellispaksuus mm 0.9
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 312
Lopullisessa asennuksessa, kaapeli mm 219
Asennuksen aikana, kaapeli cm 31
Lopullisessa asennuksessa, kaapeli cm 22
Asennuksen aikana, kaapeli m 0.31
Lopullisessa asennuksessa, kaapeli m 0.22
Max. vetovoima
Vetopäällä kN 7
Vetosukalla kN 2.1
Vaiheresistanssi 20 °C Ω/km 0,524
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176116067
Reka-koodi 1256664
Kaapelin nimellishalkaisija mm 26
Kaapelin nimellispaino kg/km 1740
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 35
Eristeen nimellispaksuus mm 0.9
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 312
Lopullisessa asennuksessa, kaapeli mm 219
Asennuksen aikana, kaapeli cm 31
Lopullisessa asennuksessa, kaapeli cm 22
Asennuksen aikana, kaapeli m 0.31
Lopullisessa asennuksessa, kaapeli m 0.22
Max. vetovoima
Vetopäällä kN 7
Vetosukalla kN 2.1
Vaiheresistanssi 20 °C Ω/km 0,524
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176012116
Reka-koodi 1256664
Kaapelin nimellishalkaisija mm 26
Kaapelin nimellispaino kg/km 1740
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 35
Eristeen nimellispaksuus mm 0.9
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 312
Lopullisessa asennuksessa, kaapeli mm 219
Asennuksen aikana, kaapeli cm 31
Lopullisessa asennuksessa, kaapeli cm 22
Asennuksen aikana, kaapeli m 0.31
Lopullisessa asennuksessa, kaapeli m 0.22
Max. vetovoima
Vetopäällä kN 7
Vetosukalla kN 2.1
Vaiheresistanssi 20 °C Ω/km 0,524
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176116050
Reka-koodi 1256664

4x50/25

Sähkönumero Koko Pakkaus Jännite

4x50/25

Kaapelin nimellishalkaisija mm 30
Kaapelin nimellispaino kg/km 2377
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 50
Eristeen nimellispaksuus mm 1
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 355
Lopullisessa asennuksessa, kaapeli mm 248
Asennuksen aikana, kaapeli cm 35
Lopullisessa asennuksessa, kaapeli cm 25
Asennuksen aikana, kaapeli m 0.35
Lopullisessa asennuksessa, kaapeli m 0.25
Max. vetovoima
Vetopäällä kN 10
Vetosukalla kN 3
Vaiheresistanssi 20 °C Ω/km 0,387
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,727
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176116081
Reka-koodi 1256665
Kaapelin nimellishalkaisija mm 30
Kaapelin nimellispaino kg/km 2377
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 50
Eristeen nimellispaksuus mm 1
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 355
Lopullisessa asennuksessa, kaapeli mm 248
Asennuksen aikana, kaapeli cm 35
Lopullisessa asennuksessa, kaapeli cm 25
Asennuksen aikana, kaapeli m 0.35
Lopullisessa asennuksessa, kaapeli m 0.25
Max. vetovoima
Vetopäällä kN 10
Vetosukalla kN 3
Vaiheresistanssi 20 °C Ω/km 0,387
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,727
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176116074
Reka-koodi 1256665
Kaapelin nimellishalkaisija mm 30
Kaapelin nimellispaino kg/km 2377
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 50
Eristeen nimellispaksuus mm 1
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 355
Lopullisessa asennuksessa, kaapeli mm 248
Asennuksen aikana, kaapeli cm 35
Lopullisessa asennuksessa, kaapeli cm 25
Asennuksen aikana, kaapeli m 0.35
Lopullisessa asennuksessa, kaapeli m 0.25
Max. vetovoima
Vetopäällä kN 10
Vetosukalla kN 3
Vaiheresistanssi 20 °C Ω/km 0,387
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,727
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176012123
Reka-koodi 1256665

4x70/35

Sähkönumero Koko Pakkaus Jännite

4x70/35

Kaapelin nimellishalkaisija mm 34
Kaapelin nimellispaino kg/km 3278
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 70
Eristeen nimellispaksuus mm 1.1
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 409
Lopullisessa asennuksessa, kaapeli mm 287
Asennuksen aikana, kaapeli cm 41
Lopullisessa asennuksessa, kaapeli cm 29
Asennuksen aikana, kaapeli m 0.41
Lopullisessa asennuksessa, kaapeli m 0.29
Max. vetovoima
Vetopäällä kN 14
Vetosukalla kN 4.2
Vaiheresistanssi 20 °C Ω/km 0,268
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,524
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176116098
Reka-koodi 1256666
Kaapelin nimellishalkaisija mm 34
Kaapelin nimellispaino kg/km 3278
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 70
Eristeen nimellispaksuus mm 1.1
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 409
Lopullisessa asennuksessa, kaapeli mm 287
Asennuksen aikana, kaapeli cm 41
Lopullisessa asennuksessa, kaapeli cm 29
Asennuksen aikana, kaapeli m 0.41
Lopullisessa asennuksessa, kaapeli m 0.29
Max. vetovoima
Vetopäällä kN 14
Vetosukalla kN 4.2
Vaiheresistanssi 20 °C Ω/km 0,268
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,524
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176012130
Reka-koodi 1256666
Kaapelin nimellishalkaisija mm 34
Kaapelin nimellispaino kg/km 3278
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 70
Eristeen nimellispaksuus mm 1.1
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 409
Lopullisessa asennuksessa, kaapeli mm 287
Asennuksen aikana, kaapeli cm 41
Lopullisessa asennuksessa, kaapeli cm 29
Asennuksen aikana, kaapeli m 0.41
Lopullisessa asennuksessa, kaapeli m 0.29
Max. vetovoima
Vetopäällä kN 14
Vetosukalla kN 4.2
Vaiheresistanssi 20 °C Ω/km 0,268
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,524
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176116104
Reka-koodi 1256666

4x95/50

Sähkönumero Koko Pakkaus Jännite

4x95/50

Kaapelin nimellishalkaisija mm 38
Kaapelin nimellispaino kg/km 4408
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 95
Eristeen nimellispaksuus mm 1.1
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 450
Lopullisessa asennuksessa, kaapeli mm 315
Asennuksen aikana, kaapeli cm 45
Lopullisessa asennuksessa, kaapeli cm 32
Asennuksen aikana, kaapeli m 0.45
Lopullisessa asennuksessa, kaapeli m 0.32
Max. vetovoima
Vetopäällä kN 19
Vetosukalla kN 5.7
Vaiheresistanssi 20 °C Ω/km 0,193
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,387
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176116111
Reka-koodi 1256667
Kaapelin nimellishalkaisija mm 38
Kaapelin nimellispaino kg/km 4408
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 95
Eristeen nimellispaksuus mm 1.1
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 450
Lopullisessa asennuksessa, kaapeli mm 315
Asennuksen aikana, kaapeli cm 45
Lopullisessa asennuksessa, kaapeli cm 32
Asennuksen aikana, kaapeli m 0.45
Lopullisessa asennuksessa, kaapeli m 0.32
Max. vetovoima
Vetopäällä kN 19
Vetosukalla kN 5.7
Vaiheresistanssi 20 °C Ω/km 0,193
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,387
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176012147
Reka-koodi 1256667
Kaapelin nimellishalkaisija mm 38
Kaapelin nimellispaino kg/km 4408
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 95
Eristeen nimellispaksuus mm 1.1
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 450
Lopullisessa asennuksessa, kaapeli mm 315
Asennuksen aikana, kaapeli cm 45
Lopullisessa asennuksessa, kaapeli cm 32
Asennuksen aikana, kaapeli m 0.45
Lopullisessa asennuksessa, kaapeli m 0.32
Max. vetovoima
Vetopäällä kN 19
Vetosukalla kN 5.7
Vaiheresistanssi 20 °C Ω/km 0,193
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,387
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176116128
Reka-koodi 1256667

4x120/70

Sähkönumero Koko Pakkaus Jännite

4x120/70

Kaapelin nimellishalkaisija mm 42
Kaapelin nimellispaino kg/km 5584
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 120
Eristeen nimellispaksuus mm 1.2
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 500
Lopullisessa asennuksessa, kaapeli mm 350
Asennuksen aikana, kaapeli cm 50
Lopullisessa asennuksessa, kaapeli cm 35
Asennuksen aikana, kaapeli m 0.5
Lopullisessa asennuksessa, kaapeli m 0.35
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 7.2
Vaiheresistanssi 20 °C Ω/km 0,153
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,268
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176116135
Reka-koodi 1256668
Kaapelin nimellishalkaisija mm 42
Kaapelin nimellispaino kg/km 5584
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 120
Eristeen nimellispaksuus mm 1.2
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 500
Lopullisessa asennuksessa, kaapeli mm 350
Asennuksen aikana, kaapeli cm 50
Lopullisessa asennuksessa, kaapeli cm 35
Asennuksen aikana, kaapeli m 0.5
Lopullisessa asennuksessa, kaapeli m 0.35
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 7.2
Vaiheresistanssi 20 °C Ω/km 0,153
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,268
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176012154
Reka-koodi 1256668
Kaapelin nimellishalkaisija mm 42
Kaapelin nimellispaino kg/km 5584
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 120
Eristeen nimellispaksuus mm 1.2
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 500
Lopullisessa asennuksessa, kaapeli mm 350
Asennuksen aikana, kaapeli cm 50
Lopullisessa asennuksessa, kaapeli cm 35
Asennuksen aikana, kaapeli m 0.5
Lopullisessa asennuksessa, kaapeli m 0.35
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 7.2
Vaiheresistanssi 20 °C Ω/km 0,153
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,268
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176116142
Reka-koodi 1256668

4x150/70

Sähkönumero Koko Pakkaus Jännite

4x150/70

Kaapelin nimellishalkaisija mm 45
Kaapelin nimellispaino kg/km 6730
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 150
Eristeen nimellispaksuus mm 1.4
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 545
Lopullisessa asennuksessa, kaapeli mm 382
Asennuksen aikana, kaapeli cm 55
Lopullisessa asennuksessa, kaapeli cm 38
Asennuksen aikana, kaapeli m 0.55
Lopullisessa asennuksessa, kaapeli m 0.38
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 8.5
Vaiheresistanssi 20 °C Ω/km 0,124
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,268
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176116159
Reka-koodi 1256669
Kaapelin nimellishalkaisija mm 45
Kaapelin nimellispaino kg/km 6730
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 150
Eristeen nimellispaksuus mm 1.4
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 545
Lopullisessa asennuksessa, kaapeli mm 382
Asennuksen aikana, kaapeli cm 55
Lopullisessa asennuksessa, kaapeli cm 38
Asennuksen aikana, kaapeli m 0.55
Lopullisessa asennuksessa, kaapeli m 0.38
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 8.5
Vaiheresistanssi 20 °C Ω/km 0,124
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,268
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176012161
Reka-koodi 1256669

4x185/95

Sähkönumero Koko Pakkaus Jännite

4x185/95

Kaapelin nimellishalkaisija mm 51
Kaapelin nimellispaino kg/km 8492
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 185
Eristeen nimellispaksuus mm 1.6
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 612
Lopullisessa asennuksessa, kaapeli mm 429
Asennuksen aikana, kaapeli cm 61
Lopullisessa asennuksessa, kaapeli cm 43
Asennuksen aikana, kaapeli m 0.61
Lopullisessa asennuksessa, kaapeli m 0.43
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 8.5
Vaiheresistanssi 20 °C Ω/km 0,0991
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,193
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176116173
Reka-koodi 1256670
Kaapelin nimellishalkaisija mm 51
Kaapelin nimellispaino kg/km 8492
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 185
Eristeen nimellispaksuus mm 1.6
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 612
Lopullisessa asennuksessa, kaapeli mm 429
Asennuksen aikana, kaapeli cm 61
Lopullisessa asennuksessa, kaapeli cm 43
Asennuksen aikana, kaapeli m 0.61
Lopullisessa asennuksessa, kaapeli m 0.43
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 8.5
Vaiheresistanssi 20 °C Ω/km 0,0991
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,193
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176012178
Reka-koodi 1256670

4x240/120

Sähkönumero Koko Pakkaus Jännite

4x240/120

Kaapelin nimellishalkaisija mm 56
Kaapelin nimellispaino kg/km 11014
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 240
Eristeen nimellispaksuus mm 1.7
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 677
Lopullisessa asennuksessa, kaapeli mm 474
Asennuksen aikana, kaapeli cm 68
Lopullisessa asennuksessa, kaapeli cm 47
Asennuksen aikana, kaapeli m 0.68
Lopullisessa asennuksessa, kaapeli m 0.47
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 8.5
Vaiheresistanssi 20 °C Ω/km 0,0754
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,153
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176116197
Reka-koodi 1256671
