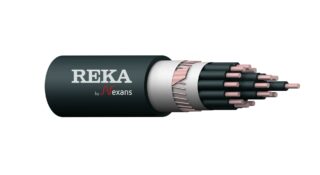

EMCMO-HF D
Lataa tuoteryhmädatalehti
Ohjauskaapeli kiinteään sisä- ja ulkoasennukseen. Voidaan asentaa suoraan maahan. EMC-suojattu kaapeli tarjoaa erinomaisen suojan sähkömagneettisia häiriöitä vastaan. Johdineriste on suojattava UV-säteilyltä. Asennus on tehtävä kansallisten asetusten ja määräysten mukaisesti. Kaapeli on halogeeniton ja paloa levittämätön CPR-luokassa Dca-s2,d2,a2.
| Standardit | HD 627 7 D-2 |
|---|---|
| Käyttäytyminen palossa | Dca-s2,d2,a2 |
| CPR - DoP | 2024006_DOP.pdf |
| Johdin | Pyöreä kuparilanka, EN/IEC 60228 luokka 1 |
| Eriste | Polyolefiinisekoite |
| Johtimien tunnistaminen | Musta, valkoiset numerot |
| Välikerros | Suulakepuristettu välitäyte |
| Metallinen kosketussuoja | EMC-kuparifolio ja kuparilangat |
| Ulkovaippa | UV-suojattu polyolefiinisekoite |
| Ulkovaipan väri | Musta |
7x1,5/6
Sähkönumero
Koko
Pakkaus
Jännite
7x1,5/6
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
7
Min. taivutussäde
Asennuksen aikana, kaapeli mm
164
Lopullisessa asennuksessa, kaapeli mm
115
Asennuksen aikana, kaapeli cm
16
Lopullisessa asennuksessa, kaapeli cm
11
Max. vetovoima
Vetopäällä kN
0.53
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309483
Reka-koodi
1148320
12x1,5/6
Sähkönumero
Koko
Pakkaus
Jännite
12x1,5/6
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
12
Min. taivutussäde
Asennuksen aikana, kaapeli mm
207
Lopullisessa asennuksessa, kaapeli mm
145
Asennuksen aikana, kaapeli cm
21
Lopullisessa asennuksessa, kaapeli cm
14
Max. vetovoima
Vetopäällä kN
0.9
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309506
Reka-koodi
1148321
19x1,5/6
Sähkönumero
Koko
Pakkaus
Jännite
19x1,5/6
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
19
Min. taivutussäde
Asennuksen aikana, kaapeli mm
246
Lopullisessa asennuksessa, kaapeli mm
172
Asennuksen aikana, kaapeli cm
25
Lopullisessa asennuksessa, kaapeli cm
17
Max. vetovoima
Vetopäällä kN
1.43
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309520
Reka-koodi
1148322
27x1,5/6
Sähkönumero
Koko
Pakkaus
Jännite
27x1,5/6
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
27
Min. taivutussäde
Asennuksen aikana, kaapeli mm
282
Lopullisessa asennuksessa, kaapeli mm
197
Asennuksen aikana, kaapeli cm
28
Lopullisessa asennuksessa, kaapeli cm
20
Max. vetovoima
Vetopäällä kN
2.03
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309544
Reka-koodi
1148323
37x1,5/10
Sähkönumero
Koko
Pakkaus
Jännite
37x1,5/10
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
37
Min. taivutussäde
Asennuksen aikana, kaapeli mm
324
Lopullisessa asennuksessa, kaapeli mm
227
Asennuksen aikana, kaapeli cm
32
Lopullisessa asennuksessa, kaapeli cm
23
Max. vetovoima
Vetopäällä kN
2.78
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309568
Reka-koodi
1148324
7x2,5/6
Sähkönumero
Koko
Pakkaus
Jännite
7x2,5/6
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.8
Johdinten lukumäärä
7
Min. taivutussäde
Asennuksen aikana, kaapeli mm
189
Lopullisessa asennuksessa, kaapeli mm
133
Asennuksen aikana, kaapeli cm
19
Lopullisessa asennuksessa, kaapeli cm
13
Max. vetovoima
Vetopäällä kN
0.88
Vaiheresistanssi 20 °C Ω/km
7.41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309582
Reka-koodi
1148329
12x2,5/6
Sähkönumero
Koko
Pakkaus
Jännite
12x2,5/6
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.8
Johdinten lukumäärä
12
Min. taivutussäde
Asennuksen aikana, kaapeli mm
238
Lopullisessa asennuksessa, kaapeli mm
167
Asennuksen aikana, kaapeli cm
24
Lopullisessa asennuksessa, kaapeli cm
17
Max. vetovoima
Vetopäällä kN
1.5
Vaiheresistanssi 20 °C Ω/km
7.41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309605
Reka-koodi
1148330
19x2,5/6
Sähkönumero
Koko
Pakkaus
Jännite
19x2,5/6
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.8
Johdinten lukumäärä
19
Min. taivutussäde
Asennuksen aikana, kaapeli mm
284
Lopullisessa asennuksessa, kaapeli mm
199
Asennuksen aikana, kaapeli cm
28
Lopullisessa asennuksessa, kaapeli cm
20
Max. vetovoima
Vetopäällä kN
2.38
Vaiheresistanssi 20 °C Ω/km
7.41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309629
Reka-koodi
1148331
27x2,5/10
Sähkönumero
Koko
Pakkaus
Jännite
27x2,5/10
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.8
Johdinten lukumäärä
27
Min. taivutussäde
Asennuksen aikana, kaapeli mm
331
Lopullisessa asennuksessa, kaapeli mm
232
Asennuksen aikana, kaapeli cm
33
Lopullisessa asennuksessa, kaapeli cm
23
Max. vetovoima
Vetopäällä kN
3.38
Vaiheresistanssi 20 °C Ω/km
7.41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309643
Reka-koodi
1148332
37x2,5/10
Sähkönumero
Koko
Pakkaus
Jännite
37x2,5/10
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.8
Johdinten lukumäärä
37
Min. taivutussäde
Asennuksen aikana, kaapeli mm
376
Lopullisessa asennuksessa, kaapeli mm
263
Asennuksen aikana, kaapeli cm
38
Lopullisessa asennuksessa, kaapeli cm
26
Max. vetovoima
Vetopäällä kN
4.63
Vaiheresistanssi 20 °C Ω/km
7.41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309667
Reka-koodi
1148333
