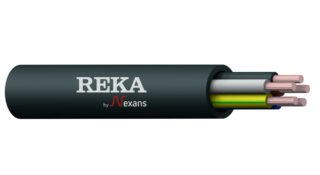

EQQ LiteRex BK
Lataa tuoteryhmädatalehti
Asennuskaapeli kiinteään sisä- ja ulkoasennukseen. Ei maahan eikä suoraan betonivaluun. Voidaan upottaa laastilla täytettyyn uraan. Kaapelissa on UV-suojatut eriste- sekä vaippamateriaalit. Asennus on tehtävä kansallisten asetusten ja määräysten mukaisesti. Kaapeli on halogeeniton ja paloa levittämätön CPR-luokassa Dca-s2,d2,a2.
| Standardit | SS 424 02 19-5 |
|---|---|
| Käyttäytyminen palossa | Dca-s2,d2,a2 |
| CPR - DoP | 2021017_DOP.pdf |
| Product Environmental Profile (PEP) | PEP NXNS-00336-V01.01-EN.pdf |
| Johdin | Pyöreä kuparilanka, EN/IEC 60228 luokka 1 |
| Eriste | UV-suojattu polyeteenisekoite |
| Johtimien tunnistaminen | Keltavihreä, sininen, ruskea Keltavihreä, sininen, ruskea, musta, harmaa |
| Ulkovaippa | UV-suojattu polyolefiinisekoite |
| Ulkovaipan väri | Musta |
3G1,5
Sähkönumero
Koko
Pakkaus
Jännite
3G1,5
Kaapelin nimellishalkaisija mm
8
Kaapelin nimellispaino kg/km
93
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.5
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
81
Lopullisessa asennuksessa, kaapeli mm
24
Asennuksen aikana, kaapeli cm
8
Lopullisessa asennuksessa, kaapeli cm
2
Max. vetovoima
Vetopäällä kN
0.23
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176227701
Reka-koodi
1254900
Kaapelin nimellishalkaisija mm
8
Kaapelin nimellispaino kg/km
93
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.5
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
81
Lopullisessa asennuksessa, kaapeli mm
24
Asennuksen aikana, kaapeli cm
8
Lopullisessa asennuksessa, kaapeli cm
2
Max. vetovoima
Vetopäällä kN
0.23
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176227787
Reka-koodi
1254900
5G1,5
Sähkönumero
Koko
Pakkaus
Jännite
5G1,5
Kaapelin nimellishalkaisija mm
9
Kaapelin nimellispaino kg/km
135
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.5
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
95
Lopullisessa asennuksessa, kaapeli mm
28
Asennuksen aikana, kaapeli cm
9
Lopullisessa asennuksessa, kaapeli cm
3
Max. vetovoima
Vetopäällä kN
0.38
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176227718
Reka-koodi
1254902
Kaapelin nimellishalkaisija mm
9
Kaapelin nimellispaino kg/km
135
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.5
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
95
Lopullisessa asennuksessa, kaapeli mm
28
Asennuksen aikana, kaapeli cm
9
Lopullisessa asennuksessa, kaapeli cm
3
Max. vetovoima
Vetopäällä kN
0.38
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176227800
Reka-koodi
1254902
3G2,5
Sähkönumero
Koko
Pakkaus
Jännite
3G2,5
Kaapelin nimellishalkaisija mm
9
Kaapelin nimellispaino kg/km
130
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.6
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
93
Lopullisessa asennuksessa, kaapeli mm
28
Asennuksen aikana, kaapeli cm
9
Lopullisessa asennuksessa, kaapeli cm
3
Max. vetovoima
Vetopäällä kN
0.38
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176227725
Reka-koodi
1254903
Kaapelin nimellishalkaisija mm
9
Kaapelin nimellispaino kg/km
130
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.6
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
93
Lopullisessa asennuksessa, kaapeli mm
28
Asennuksen aikana, kaapeli cm
9
Lopullisessa asennuksessa, kaapeli cm
3
Max. vetovoima
Vetopäällä kN
0.38
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176227824
Reka-koodi
1254903
5G2,5
Sähkönumero
Koko
Pakkaus
Jännite
5G2,5
Kaapelin nimellishalkaisija mm
11
Kaapelin nimellispaino kg/km
194
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.6
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
110
Lopullisessa asennuksessa, kaapeli mm
33
Asennuksen aikana, kaapeli cm
11
Lopullisessa asennuksessa, kaapeli cm
3
Max. vetovoima
Vetopäällä kN
0.63
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176227732
Reka-koodi
1254905
Kaapelin nimellishalkaisija mm
11
Kaapelin nimellispaino kg/km
194
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.6
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
110
Lopullisessa asennuksessa, kaapeli mm
33
Asennuksen aikana, kaapeli cm
11
Lopullisessa asennuksessa, kaapeli cm
3
Max. vetovoima
Vetopäällä kN
0.63
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176227848
Reka-koodi
1254905
