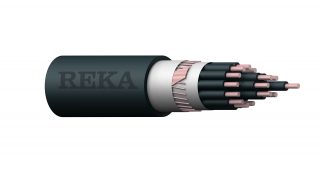

MCMO-HF
Lataa tuoteryhmädatalehti
Ohjauskaapeli kiinteään sisä- ja ulkoasennukseen. Voidaan asentaa suoraan maahan. Johdineriste on suojattava UV-säteilyltä. Asennus on tehtävä kansallisten asetusten ja määräysten mukaisesti. Kaapeli on halogeeniton ja paloa levittämätön CPR-luokassa Dca-s2,d2,a2.
| Standardit | HD 627 7 D 2 |
|---|---|
| Käyttäytyminen palossa | Dca-s2,d2,a2 |
| CPR - DoP | 2017073_DOP.pdf |
| Johdin | Pyöreä kuparilanka, EN/IEC 60228 luokka 1 |
| Eriste | Halogeeniton PEX-muovi |
| Johtimien tunnistaminen | Musta, valkoiset numerot |
| Kertaus | Eristetyt johtimet kerrattu yhteen |
| Sisävaippa | Halogeeniton välitäyte |
| Metallinen kosketussuoja | Kuparilangat ja kuparinauha |
| Ulkovaippa | UV-suojattu halogeeniton polyolefiinisekoite |
| Ulkovaipan väri | Musta |
7x1,5
Sähkönumero
Koko
Pakkaus
Jännite
7x1,5
Kaapelin nimellishalkaisija mm
15
Kaapelin nimellispaino kg/km
311
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
7
Kosketussuojan nimellispoikkipinta-ala mm²
6
Min. taivutussäde
Asennuksen aikana, kaapeli mm
165
Lopullisessa asennuksessa, kaapeli mm
116
Asennuksen aikana, kaapeli cm
17
Lopullisessa asennuksessa, kaapeli cm
12
Max. vetovoima
Vetopäällä kN
0.53
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176306604
Reka-koodi
1148007
Kaapelin nimellishalkaisija mm
15
Kaapelin nimellispaino kg/km
311
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
7
Kosketussuojan nimellispoikkipinta-ala mm²
6
Min. taivutussäde
Asennuksen aikana, kaapeli mm
165
Lopullisessa asennuksessa, kaapeli mm
116
Asennuksen aikana, kaapeli cm
17
Lopullisessa asennuksessa, kaapeli cm
12
Max. vetovoima
Vetopäällä kN
0.53
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176306598
Reka-koodi
1148007
12x1,5
Sähkönumero
Koko
Pakkaus
Jännite
12x1,5
Kaapelin nimellishalkaisija mm
19
Kaapelin nimellispaino kg/km
458
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
12
Kosketussuojan nimellispoikkipinta-ala mm²
6
Min. taivutussäde
Asennuksen aikana, kaapeli mm
208
Lopullisessa asennuksessa, kaapeli mm
146
Asennuksen aikana, kaapeli cm
21
Lopullisessa asennuksessa, kaapeli cm
15
Max. vetovoima
Vetopäällä kN
0.9
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176306628
Reka-koodi
1148012
Kaapelin nimellishalkaisija mm
19
Kaapelin nimellispaino kg/km
458
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
12
Kosketussuojan nimellispoikkipinta-ala mm²
6
Min. taivutussäde
Asennuksen aikana, kaapeli mm
208
Lopullisessa asennuksessa, kaapeli mm
146
Asennuksen aikana, kaapeli cm
21
Lopullisessa asennuksessa, kaapeli cm
15
Max. vetovoima
Vetopäällä kN
0.9
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176306611
Reka-koodi
1148012
19x1,5
Sähkönumero
Koko
Pakkaus
Jännite
19x1,5
Kaapelin nimellishalkaisija mm
23
Kaapelin nimellispaino kg/km
624
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
19
Kosketussuojan nimellispoikkipinta-ala mm²
6
Min. taivutussäde
Asennuksen aikana, kaapeli mm
246
Lopullisessa asennuksessa, kaapeli mm
172
Asennuksen aikana, kaapeli cm
25
Lopullisessa asennuksessa, kaapeli cm
17
Max. vetovoima
Vetopäällä kN
1.43
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176306635
Reka-koodi
1148019
Kaapelin nimellishalkaisija mm
23
Kaapelin nimellispaino kg/km
624
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
19
Kosketussuojan nimellispoikkipinta-ala mm²
6
Min. taivutussäde
Asennuksen aikana, kaapeli mm
246
Lopullisessa asennuksessa, kaapeli mm
172
Asennuksen aikana, kaapeli cm
25
Lopullisessa asennuksessa, kaapeli cm
17
Max. vetovoima
Vetopäällä kN
1.43
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176306642
Reka-koodi
1148019
27x1,5
Sähkönumero
Koko
Pakkaus
Jännite
27x1,5
Kaapelin nimellishalkaisija mm
26
Kaapelin nimellispaino kg/km
814
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
27
Kosketussuojan nimellispoikkipinta-ala mm²
6
Min. taivutussäde
Asennuksen aikana, kaapeli mm
279
Lopullisessa asennuksessa, kaapeli mm
195
Asennuksen aikana, kaapeli cm
28
Lopullisessa asennuksessa, kaapeli cm
20
Max. vetovoima
Vetopäällä kN
2.03
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176306666
Reka-koodi
1148027
Kaapelin nimellishalkaisija mm
26
Kaapelin nimellispaino kg/km
814
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
27
Kosketussuojan nimellispoikkipinta-ala mm²
6
Min. taivutussäde
Asennuksen aikana, kaapeli mm
279
Lopullisessa asennuksessa, kaapeli mm
195
Asennuksen aikana, kaapeli cm
28
Lopullisessa asennuksessa, kaapeli cm
20
Max. vetovoima
Vetopäällä kN
2.03
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176306659
Reka-koodi
1148027
7x2,5
Sähkönumero
Koko
Pakkaus
Jännite
7x2,5
Kaapelin nimellishalkaisija mm
18
Kaapelin nimellispaino kg/km
431
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.8
Johdinten lukumäärä
7
Kosketussuojan nimellispoikkipinta-ala mm²
6
Min. taivutussäde
Asennuksen aikana, kaapeli mm
195
Lopullisessa asennuksessa, kaapeli mm
137
Asennuksen aikana, kaapeli cm
20
Lopullisessa asennuksessa, kaapeli cm
14
Max. vetovoima
Vetopäällä kN
0.88
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176306680
Reka-koodi
1702100
Kaapelin nimellishalkaisija mm
18
Kaapelin nimellispaino kg/km
431
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.8
Johdinten lukumäärä
7
Kosketussuojan nimellispoikkipinta-ala mm²
6
Min. taivutussäde
Asennuksen aikana, kaapeli mm
195
Lopullisessa asennuksessa, kaapeli mm
137
Asennuksen aikana, kaapeli cm
20
Lopullisessa asennuksessa, kaapeli cm
14
Max. vetovoima
Vetopäällä kN
0.88
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176306673
Reka-koodi
1702100
12x2,5
Sähkönumero
Koko
Pakkaus
Jännite
12x2,5
Kaapelin nimellishalkaisija mm
23
Kaapelin nimellispaino kg/km
635
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.8
Johdinten lukumäärä
12
Kosketussuojan nimellispoikkipinta-ala mm²
6
Min. taivutussäde
Asennuksen aikana, kaapeli mm
244
Lopullisessa asennuksessa, kaapeli mm
171
Asennuksen aikana, kaapeli cm
24
Lopullisessa asennuksessa, kaapeli cm
17
Max. vetovoima
Vetopäällä kN
1.5
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176306703
Reka-koodi
1702102
Kaapelin nimellishalkaisija mm
23
Kaapelin nimellispaino kg/km
635
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.8
Johdinten lukumäärä
12
Kosketussuojan nimellispoikkipinta-ala mm²
6
Min. taivutussäde
Asennuksen aikana, kaapeli mm
244
Lopullisessa asennuksessa, kaapeli mm
171
Asennuksen aikana, kaapeli cm
24
Lopullisessa asennuksessa, kaapeli cm
17
Max. vetovoima
Vetopäällä kN
1.5
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176306697
Reka-koodi
1702102
19x2,5
Sähkönumero
Koko
Pakkaus
Jännite
19x2,5
Kaapelin nimellishalkaisija mm
26
Kaapelin nimellispaino kg/km
888
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.75
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.8
Johdinten lukumäärä
19
Kosketussuojan nimellispoikkipinta-ala mm²
6
Min. taivutussäde
Asennuksen aikana, kaapeli mm
290
Lopullisessa asennuksessa, kaapeli mm
203
Asennuksen aikana, kaapeli cm
29
Lopullisessa asennuksessa, kaapeli cm
20
Max. vetovoima
Vetopäällä kN
2.38
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176306727
Reka-koodi
1148047
Kaapelin nimellishalkaisija mm
26
Kaapelin nimellispaino kg/km
888
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.75
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.8
Johdinten lukumäärä
19
Kosketussuojan nimellispoikkipinta-ala mm²
6
Min. taivutussäde
Asennuksen aikana, kaapeli mm
290
Lopullisessa asennuksessa, kaapeli mm
203
Asennuksen aikana, kaapeli cm
29
Lopullisessa asennuksessa, kaapeli cm
20
Max. vetovoima
Vetopäällä kN
2.38
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176306710
Reka-koodi
1148047
27x2,5
Sähkönumero
Koko
Pakkaus
Jännite
27x2,5
Kaapelin nimellishalkaisija mm
30
Kaapelin nimellispaino kg/km
1212
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.75
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.8
Johdinten lukumäärä
27
Kosketussuojan nimellispoikkipinta-ala mm²
10
Min. taivutussäde
Asennuksen aikana, kaapeli mm
332
Lopullisessa asennuksessa, kaapeli mm
233
Asennuksen aikana, kaapeli cm
33
Lopullisessa asennuksessa, kaapeli cm
23
Max. vetovoima
Vetopäällä kN
3.38
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176306741
Reka-koodi
1148067
Kaapelin nimellishalkaisija mm
30
Kaapelin nimellispaino kg/km
1212
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.75
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.8
Johdinten lukumäärä
27
Kosketussuojan nimellispoikkipinta-ala mm²
10
Min. taivutussäde
Asennuksen aikana, kaapeli mm
332
Lopullisessa asennuksessa, kaapeli mm
233
Asennuksen aikana, kaapeli cm
33
Lopullisessa asennuksessa, kaapeli cm
23
Max. vetovoima
Vetopäällä kN
3.38
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176306734
Reka-koodi
1148067
