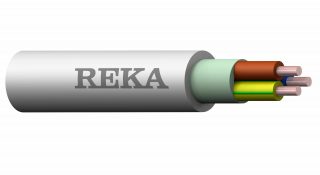

MMJ
Lataa tuoteryhmädatalehti
Asennuskaapeli kiinteään sisä- ja ulkoasennukseen. Ei maahan eikä suoraan betonivaluun. Voidaan upottaa laastilla täytettyyn uraan. Johdineriste on suojattava UV-säteilyltä. Asennus on tehtävä kansallisten asetusten ja määräysten mukaisesti. Kaapeli on paloa levittämätön CPR-luokassa Eca.
| Standardit | SFS 2091, SS 424 02 19-3, NEK 535 |
|---|---|
| Käyttäytyminen palossa | Eca |
| CPR - DoP | 2017013_DOP.pdf |
| Johdin | Pyöreä kupariköysi, EN/IEC 60228 luokka 2 |
| Eriste | PVC-sekoite |
| Johtimien tunnistaminen | Sininen, ruskea Sininen, ruskea, musta, harmaa Sininen, ruskea, musta, harmaa, musta Ruskea, musta, harmaa Keltavihreä, sininen, ruskea Keltavihreä, sininen, ruskea, musta Keltavihreä, sininen, ruskea, musta, harmaa |
| Kertaus | Eristetyt johtimet SZ-kerrattu yhteen |
| Sisävaippa | PVC-välitäyte |
| Ulkovaippa | UV-suojattu PVC-sekoite |
| Ulkovaipan väri | Valkoinen |
3x6 S
Sähkönumero
Koko
Pakkaus
Jännite
3x6 S
Kaapelin nimellishalkaisija mm
14
Kaapelin nimellispaino kg/km
339
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
3.15
Johtimen nimellispoikkipinta-ala mm²
6
Eristeen nimellispaksuus mm
0.8
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
140
Lopullisessa asennuksessa, kaapeli mm
42
Asennuksen aikana, kaapeli cm
14
Lopullisessa asennuksessa, kaapeli cm
4
Max. vetovoima
Vetopäällä kN
0.9
Vaiheresistanssi 20 °C Ω/km
3,08
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410004069257
Reka-koodi
1102121
Kaapelin nimellishalkaisija mm
14
Kaapelin nimellispaino kg/km
339
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
3.15
Johtimen nimellispoikkipinta-ala mm²
6
Eristeen nimellispaksuus mm
0.8
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
140
Lopullisessa asennuksessa, kaapeli mm
42
Asennuksen aikana, kaapeli cm
14
Lopullisessa asennuksessa, kaapeli cm
4
Max. vetovoima
Vetopäällä kN
0.9
Vaiheresistanssi 20 °C Ω/km
3,08
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410004569252
Reka-koodi
1102121
Kaapelin nimellishalkaisija mm
14
Kaapelin nimellispaino kg/km
339
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
3.15
Johtimen nimellispoikkipinta-ala mm²
6
Eristeen nimellispaksuus mm
0.8
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
140
Lopullisessa asennuksessa, kaapeli mm
42
Asennuksen aikana, kaapeli cm
14
Lopullisessa asennuksessa, kaapeli cm
4
Max. vetovoima
Vetopäällä kN
0.9
Vaiheresistanssi 20 °C Ω/km
3,08
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410004069271
Reka-koodi
1102121
3x10 S
Sähkönumero
Koko
Pakkaus
Jännite
3x10 S
Kaapelin nimellishalkaisija mm
17
Kaapelin nimellispaino kg/km
515
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
4.05
Johtimen nimellispoikkipinta-ala mm²
10
Eristeen nimellispaksuus mm
1
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
170
Lopullisessa asennuksessa, kaapeli mm
51
Asennuksen aikana, kaapeli cm
17
Lopullisessa asennuksessa, kaapeli cm
5
Max. vetovoima
Vetopäällä kN
1.5
Vaiheresistanssi 20 °C Ω/km
1,83
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410004069264
Reka-koodi
1102126
5x6 S
Sähkönumero
Koko
Pakkaus
Jännite
5x6 S
Kaapelin nimellishalkaisija mm
16
Kaapelin nimellispaino kg/km
514
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
3.15
Johtimen nimellispoikkipinta-ala mm²
6
Eristeen nimellispaksuus mm
0.8
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
160
Lopullisessa asennuksessa, kaapeli mm
48
Asennuksen aikana, kaapeli cm
16
Lopullisessa asennuksessa, kaapeli cm
5
Max. vetovoima
Vetopäällä kN
1.5
Vaiheresistanssi 20 °C Ω/km
3,08
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410004569450
Reka-koodi
1102123
Kaapelin nimellishalkaisija mm
16
Kaapelin nimellispaino kg/km
514
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
3.15
Johtimen nimellispoikkipinta-ala mm²
6
Eristeen nimellispaksuus mm
0.8
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
160
Lopullisessa asennuksessa, kaapeli mm
48
Asennuksen aikana, kaapeli cm
16
Lopullisessa asennuksessa, kaapeli cm
5
Max. vetovoima
Vetopäällä kN
1.5
Vaiheresistanssi 20 °C Ω/km
3,08
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410004569467
Reka-koodi
1102123
Kaapelin nimellishalkaisija mm
16
Kaapelin nimellispaino kg/km
514
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
3.15
Johtimen nimellispoikkipinta-ala mm²
6
Eristeen nimellispaksuus mm
0.8
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
160
Lopullisessa asennuksessa, kaapeli mm
48
Asennuksen aikana, kaapeli cm
16
Lopullisessa asennuksessa, kaapeli cm
5
Max. vetovoima
Vetopäällä kN
1.5
Vaiheresistanssi 20 °C Ω/km
3,08
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410004069455
Reka-koodi
1102123
Kaapelin nimellishalkaisija mm
16
Kaapelin nimellispaino kg/km
514
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
3.15
Johtimen nimellispoikkipinta-ala mm²
6
Eristeen nimellispaksuus mm
0.8
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
160
Lopullisessa asennuksessa, kaapeli mm
48
Asennuksen aikana, kaapeli cm
16
Lopullisessa asennuksessa, kaapeli cm
5
Max. vetovoima
Vetopäällä kN
1.5
Vaiheresistanssi 20 °C Ω/km
3,08
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176308066
Reka-koodi
1102123
5x10 S
Sähkönumero
Koko
Pakkaus
Jännite
5x10 S
Kaapelin nimellishalkaisija mm
20
Kaapelin nimellispaino kg/km
817
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
4.05
Johtimen nimellispoikkipinta-ala mm²
10
Eristeen nimellispaksuus mm
1
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
200
Lopullisessa asennuksessa, kaapeli mm
60
Asennuksen aikana, kaapeli cm
20
Lopullisessa asennuksessa, kaapeli cm
6
Max. vetovoima
Vetopäällä kN
2.5
Vaiheresistanssi 20 °C Ω/km
1,83
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410004069462
Reka-koodi
1102128
Kaapelin nimellishalkaisija mm
20
Kaapelin nimellispaino kg/km
817
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
4.05
Johtimen nimellispoikkipinta-ala mm²
10
Eristeen nimellispaksuus mm
1
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
200
Lopullisessa asennuksessa, kaapeli mm
60
Asennuksen aikana, kaapeli cm
20
Lopullisessa asennuksessa, kaapeli cm
6
Max. vetovoima
Vetopäällä kN
2.5
Vaiheresistanssi 20 °C Ω/km
1,83
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410004069400
Reka-koodi
1102128
5x16 S
Sähkönumero
Koko
Pakkaus
Jännite
5x16 S
Kaapelin nimellishalkaisija mm
23
Kaapelin nimellispaino kg/km
1111
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
5.04
Johtimen nimellispoikkipinta-ala mm²
16
Eristeen nimellispaksuus mm
1
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
230
Lopullisessa asennuksessa, kaapeli mm
69
Asennuksen aikana, kaapeli cm
23
Lopullisessa asennuksessa, kaapeli cm
7
Max. vetovoima
Vetopäällä kN
4
Vaiheresistanssi 20 °C Ω/km
1,15
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410004069479
Reka-koodi
1102133
5x25 S
Sähkönumero
Koko
Pakkaus
Jännite
5x25 S
Kaapelin nimellishalkaisija mm
29
Kaapelin nimellispaino kg/km
1914
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
6.4
Johtimen nimellispoikkipinta-ala mm²
25
Eristeen nimellispaksuus mm
1.2
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
290
Lopullisessa asennuksessa, kaapeli mm
87
Asennuksen aikana, kaapeli cm
29
Lopullisessa asennuksessa, kaapeli cm
9
Max. vetovoima
Vetopäällä kN
6.25
Vaiheresistanssi 20 °C Ω/km
0,727
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410004069486
Reka-koodi
1102138
