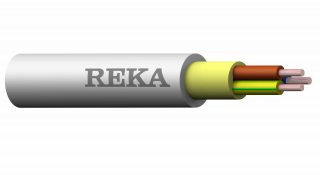

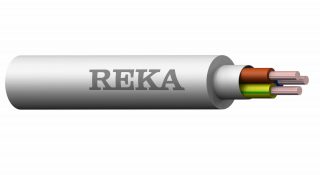

MMJ-HF C Lite
Lataa tuoteryhmädatalehti
Asennuskaapeli kiinteään sisä- ja ulkoasennukseen. Ei maahan eikä suoraan betonivaluun. Voidaan upottaa laastilla täytettyyn uraan. Soveltuu rakennusten uloskäytäviin ja lääkintätiloihin standardin SFS 6000 vaatimusten mukaisesti. Kaapelissa on UV-suojatut eriste- sekä vaippamateriaalit. Asennus on tehtävä kansallisten asetusten ja määräysten mukaisesti. Kaapeli on halogeeniton ja paloa levittämätön CPR-luokassa Cca-s1,d1,a1.
Standardit | SS 424 02 19-5, SFS 5544 |
---|---|
Käyttäytyminen palossa | Cca-s1,d1,a1 |
CPR - DoP | 1145126B23112021_DOP.pdf |
Johdin | Pyöreä kuparilanka, EN/IEC 60228 luokka 1 |
Eriste | Ristisilloitettu polyeteeni PEX |
Johtimien tunnistaminen | Keltavihreä, sininen, ruskea, musta, harmaa |
Välikerros | Suulakepuristettu välitäyte |
Ulkovaippa | UV-suojattu polyolefiinisekoite |
Ulkovaipan väri | Valkoinen |
5x6 S
Sähkönumero
Koko
Pakkaus
Jännite
5x6 S
Kaapelin nimellishalkaisija mm
15
Kaapelin nimellispaino kg/km
460
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
2.77
Johtimen nimellispoikkipinta-ala mm²
6
Eristeen nimellispaksuus mm
0.6
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
147
Lopullisessa asennuksessa, kaapeli mm
44
Asennuksen aikana, kaapeli cm
15
Lopullisessa asennuksessa, kaapeli cm
4
Max. vetovoima
Vetopäällä kN
1.5
Vetosukalla kN
0
Vaiheresistanssi 20 °C Ω/km
3,08
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176306376
Reka-koodi
1145126
