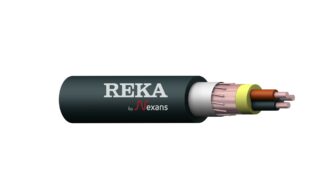

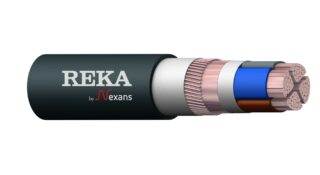

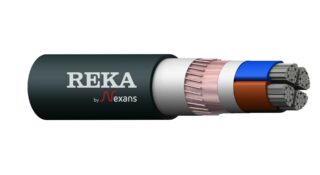

AEMCMK-HF D / AXQJ-EMC D / IFSI-EMC-Al D

Alumiinivoimakaapeli kiinteään sisä- ja ulkoasennukseen. Voidaan asentaa suoraan maahan. EMC-suojattu kaapeli tarjoaa erinomaisen suojan sähkömagneettisia häiriöitä vastaan. Johdineriste on suojattava UV-säteilyltä. Asennus on tehtävä kansallisten asetusten ja määräysten mukaisesti. Kaapeli on halogeeniton ja paloa levittämätön CPR-luokassa Dca-s2,d2,a2.

Standardit	SFS 5546, SEK TS 424 14 18-1, HD 604 5 I & D, IEC 60502-1
Käyttäytyminen palossa	Dca-s2,d2,a2
CPR - DoP	2024009_DOP.pdf
Johdin	35-300 mm² sektorinmuotoinen alumiiniköysi, EN/IEC 60228 luokka 2
Eriste	Ristisilloitettu polyeteeni PEX
Johtimien tunnistaminen	Ruskea, musta, harmaa Sininen, ruskea, musta, harmaa
Välikerros	Muovinauha
Metallinen kosketussuoja	EMC-kuparifolio ja kuparilangat
Ulkovaippa	UV-suojattu polyolefiinisekoite
Ulkovaipan väri	Musta

3x35/16

Sähkönumero Koko Pakkaus Jännite

3x35/16

0603000 3x35/16 - 0,6/1 (1,2) kV lisätiedot

Kaapelin nimellishalkaisija mm 22

Kaapelin nimellispaino kg/km 722

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 35

Eristeen nimellispaksuus mm 0.9

Johdinten lukumäärä 3

Min. taivutussäde

Asennuksen aikana, kaapeli mm 265

Lopullisessa asennuksessa, kaapeli mm 185

Asennuksen aikana, vaihejohdin cm 17

Asennuksen aikana, kaapeli cm 26

Lopullisessa asennuksessa, vaihejohdin cm 12

Lopullisessa asennuksessa, kaapeli cm 19

Asennuksen aikana, kaapeli m 0.27

Lopullisessa asennuksessa, kaapeli m 0.18

Max. vetovoima

Vetopäällä kN 1.6

Vetosukalla kN 1.6

Vaiheresistanssi 20 °C Ω/km 0,868

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176225691

Reka-koodi 1149202

3x50/16

Sähkönumero Koko Pakkaus Jännite

3x50/16

0603002 3x50/16 - 0,6/1 (1,2) kV lisätiedot

Kaapelin nimellishalkaisija mm 24

Kaapelin nimellispaino kg/km 861

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 50

Eristeen nimellispaksuus mm 1

Johdinten lukumäärä 3

Min. taivutussäde

Asennuksen aikana, kaapeli mm 282

Lopullisessa asennuksessa, kaapeli mm 198

Asennuksen aikana, vaihejohdin cm 20

Asennuksen aikana, kaapeli cm 28

Lopullisessa asennuksessa, vaihejohdin cm 14

Lopullisessa asennuksessa, kaapeli cm 20

Asennuksen aikana, kaapeli m 0.28

Lopullisessa asennuksessa, kaapeli m 0.2

Max. vetovoima

Vetopäällä kN 2.3

Vetosukalla kN 2.3

Vaiheresistanssi 20 °C Ω/km 0,641

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176225714

Reka-koodi 1149203

3x70/21

Sähkönumero Koko Pakkaus Jännite

3x70/21

0603003 3x70/21 500 K14 0,6/1 (1,2) kV lisätiedot

Kaapelin nimellishalkaisija mm 27

Kaapelin nimellispaino kg/km 1169

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 70

Eristeen nimellispaksuus mm 1.1

Johdinten lukumäärä 3

Min. taivutussäde

Asennuksen aikana, kaapeli mm 324

Lopullisessa asennuksessa, kaapeli mm 227

Asennuksen aikana, vaihejohdin cm 24

Asennuksen aikana, kaapeli cm 32

Lopullisessa asennuksessa, vaihejohdin cm 17

Lopullisessa asennuksessa, kaapeli cm 23

Asennuksen aikana, kaapeli m 0.32

Lopullisessa asennuksessa, kaapeli m 0.23

Max. vetovoima

Vetopäällä kN 3.2

Vetosukalla kN 3.2

Vaiheresistanssi 20 °C Ω/km 0,443

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,868

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176225738

Reka-koodi 1149204

3x95/29

Sähkönumero Koko Pakkaus Jännite

3x95/29

0603005 3x95/29 500 K16 0,6/1 (1,2) kV lisätiedot

Kaapelin nimellishalkaisija mm 32

Kaapelin nimellispaino kg/km 1531

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 95

Eristeen nimellispaksuus mm 1.1

Johdinten lukumäärä 3

Min. taivutussäde

Asennuksen aikana, kaapeli mm 377

Lopullisessa asennuksessa, kaapeli mm 264

Asennuksen aikana, vaihejohdin cm 27

Asennuksen aikana, kaapeli cm 38

Lopullisessa asennuksessa, vaihejohdin cm 19

Lopullisessa asennuksessa, kaapeli cm 26

Asennuksen aikana, kaapeli m 0.38

Lopullisessa asennuksessa, kaapeli m 0.26

Max. vetovoima

Vetopäällä kN 4.3

Vetosukalla kN 4.3

Vaiheresistanssi 20 °C Ω/km 0,320

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,641

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176225752

Reka-koodi 1149205

3x120/41

Sähkönumero Koko Pakkaus Jännite

3x120/41

0603006 3x120/41 500 K18 0,6/1 (1,2) kV lisätiedot

Kaapelin nimellishalkaisija mm 36

Kaapelin nimellispaino kg/km 1977

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 120

Eristeen nimellispaksuus mm 1.2

Johdinten lukumäärä 3

Min. taivutussäde

Asennuksen aikana, kaapeli mm 430

Lopullisessa asennuksessa, kaapeli mm 301

Asennuksen aikana, vaihejohdin cm 31

Asennuksen aikana, kaapeli cm 43

Lopullisessa asennuksessa, vaihejohdin cm 22

Lopullisessa asennuksessa, kaapeli cm 30

Asennuksen aikana, kaapeli m 0.43

Lopullisessa asennuksessa, kaapeli m 0.3

Max. vetovoima

Vetopäällä kN 5.4

Vetosukalla kN 5.4

Vaiheresistanssi 20 °C Ω/km 0,253

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,443

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176225776

Reka-koodi 1149206

3x150/41

Sähkönumero Koko Pakkaus Jännite

3x150/41

0603008 3x150/41 - 0,6/1 (1,2) kV lisätiedot

Kaapelin nimellishalkaisija mm 39

Kaapelin nimellispaino kg/km 2304

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 150

Eristeen nimellispaksuus mm 1.4

Johdinten lukumäärä 3

Min. taivutussäde

Asennuksen aikana, kaapeli mm 470

Lopullisessa asennuksessa, kaapeli mm 329

Asennuksen aikana, vaihejohdin cm 35

Asennuksen aikana, kaapeli cm 47

Lopullisessa asennuksessa, vaihejohdin cm 24

Lopullisessa asennuksessa, kaapeli cm 33

Asennuksen aikana, kaapeli m 0.47

Lopullisessa asennuksessa, kaapeli m 0.33

Max. vetovoima

Vetopäällä kN 6.8

Vetosukalla kN 6.8

Vaiheresistanssi 20 °C Ω/km 0,206

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,443

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176225790

Reka-koodi 1149207

3x185/57

Sähkönumero Koko Pakkaus Jännite

3x185/57

0603012 3x185/57 500 K20 0,6/1 (1,2) kV lisätiedot

Kaapelin nimellishalkaisija mm 44

Kaapelin nimellispaino kg/km 2882

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 185

Eristeen nimellispaksuus mm 1.6

Johdinten lukumäärä 3

Min. taivutussäde

Asennuksen aikana, kaapeli mm 532

Lopullisessa asennuksessa, kaapeli mm 373

Asennuksen aikana, vaihejohdin cm 38

Asennuksen aikana, kaapeli cm 53

Lopullisessa asennuksessa, vaihejohdin cm 27

Lopullisessa asennuksessa, kaapeli cm 37

Asennuksen aikana, kaapeli m 0.53

Lopullisessa asennuksessa, kaapeli m 0.37

Max. vetovoima

Vetopäällä kN 8.3

Vetosukalla kN 8.3

Vaiheresistanssi 20 °C Ω/km 0,164

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,320

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176225813

Reka-koodi 1149208

3x240/72

Sähkönumero Koko Pakkaus Jännite

3x240/72

0603013 3x240/72 500 K22 0,6/1 (1,2) kV lisätiedot

Kaapelin nimellishalkaisija mm 48

Kaapelin nimellispaino kg/km 3660

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 240

Eristeen nimellispaksuus mm 1.7

Johdinten lukumäärä 3

Min. taivutussäde

Asennuksen aikana, kaapeli mm 576

Lopullisessa asennuksessa, kaapeli mm 403

Asennuksen aikana, vaihejohdin cm 43

Asennuksen aikana, kaapeli cm 58

Lopullisessa asennuksessa, vaihejohdin cm 30

Lopullisessa asennuksessa, kaapeli cm 40

Asennuksen aikana, kaapeli m 0.58

Lopullisessa asennuksessa, kaapeli m 0.4

Max. vetovoima

Vetopäällä kN 10.8

Vetosukalla kN 8.5

Vaiheresistanssi 20 °C Ω/km 0,125

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,253

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176225837

Reka-koodi 1149209

3x300/88

Sähkönumero Koko Pakkaus Jännite

3x300/88

0603016 3x300/88 - 0,6/1 (1,2) kV lisätiedot

Kaapelin nimellishalkaisija mm 56

Kaapelin nimellispaino kg/km 4529

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 300

Eristeen nimellispaksuus mm 1.8

Johdinten lukumäärä 3

Min. taivutussäde

Asennuksen aikana, kaapeli mm 669

Lopullisessa asennuksessa, kaapeli mm 469

Asennuksen aikana, vaihejohdin cm 50

Asennuksen aikana, kaapeli cm 67

Lopullisessa asennuksessa, vaihejohdin cm 35

Lopullisessa asennuksessa, kaapeli cm 47

Asennuksen aikana, kaapeli m 0.67

Lopullisessa asennuksessa, kaapeli m 0.47

Max. vetovoima

Vetopäällä kN 13.5

Vetosukalla kN 8.5

Vaiheresistanssi 20 °C Ω/km 0,100

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,206

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176225851

Reka-koodi 1149210

4x35/16

Sähkönumero Koko Pakkaus Jännite

4x35/16

0603019 4x35/16 500 K12 0,6/1 (1,2) kV lisätiedot

Kaapelin nimellishalkaisija mm 24

Kaapelin nimellispaino kg/km 859

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 35

Eristeen nimellispaksuus mm 0.9

Johdinten lukumäärä 4

Min. taivutussäde

Asennuksen aikana, kaapeli mm 288

Lopullisessa asennuksessa, kaapeli mm 202

Asennuksen aikana, vaihejohdin cm 16

Asennuksen aikana, kaapeli cm 29

Lopullisessa asennuksessa, vaihejohdin cm 11

Lopullisessa asennuksessa, kaapeli cm 20

Asennuksen aikana, kaapeli m 0.29

Lopullisessa asennuksessa, kaapeli m 0.2

Max. vetovoima

Vetopäällä kN 2.1

Vetosukalla kN 2.1

Vaiheresistanssi 20 °C Ω/km 0,868

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176225912

Reka-koodi 1149216

4x50/16

Sähkönumero Koko Pakkaus Jännite

4x50/16

0603021 4x50/16 - 0,6/1 (1,2) kV lisätiedot

Kaapelin nimellishalkaisija mm 28

Kaapelin nimellispaino kg/km 1083

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 50

Eristeen nimellispaksuus mm 1

Johdinten lukumäärä 4

Min. taivutussäde

Asennuksen aikana, kaapeli mm 334

Lopullisessa asennuksessa, kaapeli mm 234

Asennuksen aikana, vaihejohdin cm 19

Asennuksen aikana, kaapeli cm 33

Lopullisessa asennuksessa, vaihejohdin cm 13

Lopullisessa asennuksessa, kaapeli cm 23

Asennuksen aikana, kaapeli m 0.33

Lopullisessa asennuksessa, kaapeli m 0.23

Max. vetovoima

Vetopäällä kN 3

Vetosukalla kN 3

Vaiheresistanssi 20 °C Ω/km 0,641

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176225936

Reka-koodi 1149217

4x70/21

Sähkönumero Koko Pakkaus Jännite

4x70/21

0603022 4x70/21 500 K16 0,6/1 (1,2) kV lisätiedot

Kaapelin nimellishalkaisija mm 31

Kaapelin nimellispaino kg/km 1464

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 70

Eristeen nimellispaksuus mm 1.1

Johdinten lukumäärä 4

Min. taivutussäde

Asennuksen aikana, kaapeli mm 375

Lopullisessa asennuksessa, kaapeli mm 262

Asennuksen aikana, vaihejohdin cm 23

Asennuksen aikana, kaapeli cm 37

Lopullisessa asennuksessa, vaihejohdin cm 16

Lopullisessa asennuksessa, kaapeli cm 26

Asennuksen aikana, kaapeli m 0.38

Lopullisessa asennuksessa, kaapeli m 0.26

Max. vetovoima

Vetopäällä kN 4.2

Vetosukalla kN 4.2

Vaiheresistanssi 20 °C Ω/km 0,443

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,868

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176225950

Reka-koodi 1149218

4x95/29

Sähkönumero Koko Pakkaus Jännite

4x95/29

0603024 4x95/29 - 0,6/1 (1,2) kV lisätiedot

Kaapelin nimellishalkaisija mm 35

Kaapelin nimellispaino kg/km 1893

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 95

Eristeen nimellispaksuus mm 1.1

Johdinten lukumäärä 4

Min. taivutussäde

Asennuksen aikana, kaapeli mm 423

Lopullisessa asennuksessa, kaapeli mm 296

Asennuksen aikana, vaihejohdin cm 26

Asennuksen aikana, kaapeli cm 42

Lopullisessa asennuksessa, vaihejohdin cm 18

Lopullisessa asennuksessa, kaapeli cm 30

Asennuksen aikana, kaapeli m 0.42

Lopullisessa asennuksessa, kaapeli m 0.3

Max. vetovoima

Vetopäällä kN 5.7

Vetosukalla kN 5.7

Vaiheresistanssi 20 °C Ω/km 0,320

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,641

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176225974

Reka-koodi 1149219

4x120/41

Sähkönumero Koko Pakkaus Jännite

4x120/41

0603025 4x120/41 500 K20 0,6/1 (1,2) kV lisätiedot

Kaapelin nimellishalkaisija mm 40

Kaapelin nimellispaino kg/km 2425

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 120

Eristeen nimellispaksuus mm 1.2

Johdinten lukumäärä 4

Min. taivutussäde

Asennuksen aikana, kaapeli mm 484

Lopullisessa asennuksessa, kaapeli mm 339

Asennuksen aikana, vaihejohdin cm 29

Asennuksen aikana, kaapeli cm 48

Lopullisessa asennuksessa, vaihejohdin cm 20

Lopullisessa asennuksessa, kaapeli cm 34

Asennuksen aikana, kaapeli m 0.48

Lopullisessa asennuksessa, kaapeli m 0.34

Max. vetovoima

Vetopäällä kN 7.2

Vetosukalla kN 7.2

Vaiheresistanssi 20 °C Ω/km 0,253

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,443

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176225998

Reka-koodi 1149220

4x150/41

Sähkönumero Koko Pakkaus Jännite

4x150/41

0603029 4x150/41 500 K22 0,6/1 (1,2) kV lisätiedot

Kaapelin nimellishalkaisija mm 45

Kaapelin nimellispaino kg/km 2875

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 150

Eristeen nimellispaksuus mm 1.4

Johdinten lukumäärä 4

Min. taivutussäde

Asennuksen aikana, kaapeli mm 535

Lopullisessa asennuksessa, kaapeli mm 375

Asennuksen aikana, vaihejohdin cm 32

Asennuksen aikana, kaapeli cm 54

Lopullisessa asennuksessa, vaihejohdin cm 23

Lopullisessa asennuksessa, kaapeli cm 37

Asennuksen aikana, kaapeli m 0.54

Lopullisessa asennuksessa, kaapeli m 0.38

Max. vetovoima

Vetopäällä kN 9

Vetosukalla kN 8.5

Vaiheresistanssi 20 °C Ω/km 0,206

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,443

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176226018

Reka-koodi 1149221

4x185/57

Sähkönumero Koko Pakkaus Jännite

4x185/57

0603035 4x185/57 - 0,6/1 (1,2) kV lisätiedot

Kaapelin nimellishalkaisija mm 49

Kaapelin nimellispaino kg/km 3546

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 185

Eristeen nimellispaksuus mm 1.6

Johdinten lukumäärä 4

Min. taivutussäde

Asennuksen aikana, kaapeli mm 591

Lopullisessa asennuksessa, kaapeli mm 414

Asennuksen aikana, vaihejohdin cm 37

Asennuksen aikana, kaapeli cm 59

Lopullisessa asennuksessa, vaihejohdin cm 26

Lopullisessa asennuksessa, kaapeli cm 41

Asennuksen aikana, kaapeli m 0.59

Lopullisessa asennuksessa, kaapeli m 0.41

Max. vetovoima

Vetopäällä kN 11.1

Vetosukalla kN 8.5

Vaiheresistanssi 20 °C Ω/km 0,164

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,320

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176226032

Reka-koodi 1149222

4x240/72

Sähkönumero Koko Pakkaus Jännite

4x240/72

0603036 4x240/72 - 0,6/1 (1,2) kV lisätiedot

Kaapelin nimellishalkaisija mm 56

Kaapelin nimellispaino kg/km 4602

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 240

Eristeen nimellispaksuus mm 1.7

Johdinten lukumäärä 4

Min. taivutussäde

Asennuksen aikana, kaapeli mm 673

Lopullisessa asennuksessa, kaapeli mm 471

Asennuksen aikana, vaihejohdin cm 43

Asennuksen aikana, kaapeli cm 67

Lopullisessa asennuksessa, vaihejohdin cm 30

Lopullisessa asennuksessa, kaapeli cm 47

Asennuksen aikana, kaapeli m 0.67

Lopullisessa asennuksessa, kaapeli m 0.47

Max. vetovoima

Vetopäällä kN 14.4

Vetosukalla kN 8.5

Vaiheresistanssi 20 °C Ω/km 0,125

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,253

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176226056

Reka-koodi 1149223

4x300/88

Sähkönumero Koko Pakkaus Jännite

4x300/88

0603048 4x300/88 500 K26 0,6/1 (1,2) kV lisätiedot

Kaapelin nimellishalkaisija mm 60

Kaapelin nimellispaino kg/km 5554

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 300

Eristeen nimellispaksuus mm 1.8

Johdinten lukumäärä 4

Min. taivutussäde

Asennuksen aikana, kaapeli mm 718

Lopullisessa asennuksessa, kaapeli mm 502

Asennuksen aikana, vaihejohdin cm 46

Asennuksen aikana, kaapeli cm 72

Lopullisessa asennuksessa, vaihejohdin cm 32

Lopullisessa asennuksessa, kaapeli cm 50

Asennuksen aikana, kaapeli m 0.72

Lopullisessa asennuksessa, kaapeli m 0.5

Max. vetovoima

Vetopäällä kN 18

Vetosukalla kN 8.5

Vaiheresistanssi 20 °C Ω/km 0,100

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,206

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176226070

Reka-koodi 1149224

3x35/16

3x35/16

3x50/16

3x50/16

3x70/21

3x70/21

3x95/29

3x95/29

3x120/41

3x120/41

3x150/41

3x150/41

3x185/57

3x185/57

3x240/72

3x240/72

3x300/88

3x300/88

4x35/16

4x35/16

4x50/16

4x50/16

4x70/21

4x70/21

4x95/29

4x95/29

4x120/41

4x120/41

4x150/41

4x150/41

4x185/57

4x185/57

4x240/72

4x240/72

4x300/88

4x300/88

Muita samankaltaisia tuotteita
