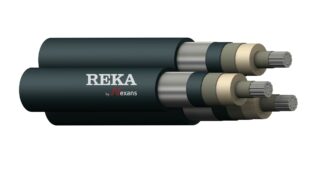

AHXAMK-WM 12/20 (24) kV 3-johdin
Lataa tuoteryhmädatalehti
Keskijännitekaapeli kiinteään ulkoasennukseen. Voidaan asentaa suoraan maahan myös auraamalla. Pitkittäin ja poikittain vesitiivis kaapeli, joka soveltuu myös pysyvästi kosteisiin olosuhteisiin sekä soveltuviin kohtiin sisävesistöissä. Asennus on tehtävä kansallisten asetusten ja määräysten mukaisesti. Kaapeli on halogeeniton, mutta palosuojaamaton. Kaapelia ei ole CPR luokiteltu.
| Standardit | HD 620 10 F, SFS 5636 |
|---|---|
| Johdin | Pyöreä tiivistetty vesitiivis alumiiniköysi, EN/IEC 60228 luokka 2 |
| Johdinsuoja | Puolijohtava ristisilloitettu polyeteeni PEX |
| Eriste | Ristisilloitettu polyeteeni PEX |
| Hohtosuoja | Puolijohtava ristisilloitettu polyeteeni PEX |
| Johtimien tunnistaminen | Valkoiset vaihenumeroinnit: L1, L2, L3 |
| Kertaus | Kolme vaipattua vaihejohdinta kerrattu muovipäällysteisen teräsköyden ympärille |
| Välikerros | Puolijohtava vesitiiviysnauha |
| Metallinen kosketussuoja | Polyeteenilaminoitu alumiinifolio, joka toimii myös poikittaisena vesitiiveyskerroksena |
| Armeeraus | Eristetty FE-köysi vaihejohtimien välissä |
| Ulkovaippa | Polyeteenimuovi PELLD |
| Ulkovaipan väri | Musta |
3x50+62
Sähkönumero
Koko
Pakkaus
Jännite
3x50+62
Kaapelin nimellishalkaisija mm
65
Kaapelin nimellispaino kg/km
2257
Johdinmateriaali
Alumiini
Johtimen nimellishalkaisija mm
8
Johtimen nimellispoikkipinta-ala mm²
50
Eristeen nimellispaksuus mm
5.5
Nimellishalkaisija eristeen päältä ilman hohtosuojaa mm
19.3
Johdinten lukumäärä
3
Kannatinköyden nimellishalkaisija mm
13.1
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
38
Asennuksen aikana, kaapeli cm
78
Lopullisessa asennuksessa, vaihejohdin cm
26
Lopullisessa asennuksessa, kaapeli cm
55
Asennuksen aikana, vaihejohdin m
0.38
Asennuksen aikana, kaapeli m
0.78
Lopullisessa asennuksessa, vaihejohdin m
0.26
Lopullisessa asennuksessa, kaapeli m
0.55
Max. vetovoima
Vetopäällä kN
7.5
Vetosukalla kN
2.3
Vaiheresistanssi 20 °C Ω/km
0,641
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006022441
Reka-koodi
1187142
3x70+62
Sähkönumero
Koko
Pakkaus
Jännite
3x70+62
Kaapelin nimellishalkaisija mm
69
Kaapelin nimellispaino kg/km
2552
Johdinmateriaali
Alumiini
Johtimen nimellishalkaisija mm
9.5
Johtimen nimellispoikkipinta-ala mm²
70
Eristeen nimellispaksuus mm
5.5
Nimellishalkaisija eristeen päältä ilman hohtosuojaa mm
20.7
Johdinten lukumäärä
3
Kannatinköyden nimellishalkaisija mm
13.1
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
41
Asennuksen aikana, kaapeli cm
82
Lopullisessa asennuksessa, vaihejohdin cm
28
Lopullisessa asennuksessa, kaapeli cm
58
Asennuksen aikana, vaihejohdin m
0.41
Asennuksen aikana, kaapeli m
0.82
Lopullisessa asennuksessa, vaihejohdin m
0.28
Lopullisessa asennuksessa, kaapeli m
0.57
Max. vetovoima
Vetopäällä kN
10.5
Vetosukalla kN
3.2
Vaiheresistanssi 20 °C Ω/km
0,443
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006022458
Reka-koodi
1187143
3x95+62
Sähkönumero
Koko
Pakkaus
Jännite
3x95+62
Kaapelin nimellishalkaisija mm
72
Kaapelin nimellispaino kg/km
2882
Johdinmateriaali
Alumiini
Johtimen nimellishalkaisija mm
11.1
Johtimen nimellispoikkipinta-ala mm²
95
Eristeen nimellispaksuus mm
5.5
Nimellishalkaisija eristeen päältä ilman hohtosuojaa mm
22.4
Johdinten lukumäärä
3
Kannatinköyden nimellishalkaisija mm
13.1
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
44
Asennuksen aikana, kaapeli cm
86
Lopullisessa asennuksessa, vaihejohdin cm
30
Lopullisessa asennuksessa, kaapeli cm
60
Asennuksen aikana, vaihejohdin m
0.44
Asennuksen aikana, kaapeli m
0.86
Lopullisessa asennuksessa, vaihejohdin m
0.3
Lopullisessa asennuksessa, kaapeli m
0.6
Max. vetovoima
Vetopäällä kN
14.3
Vetosukalla kN
4.3
Vaiheresistanssi 20 °C Ω/km
0,320
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006022465
Reka-koodi
1187144
3x120+62
Sähkönumero
Koko
Pakkaus
Jännite
3x120+62
Kaapelin nimellishalkaisija mm
75
Kaapelin nimellispaino kg/km
3254
Johdinmateriaali
Alumiini
Johtimen nimellishalkaisija mm
12.6
Johtimen nimellispoikkipinta-ala mm²
120
Eristeen nimellispaksuus mm
5.5
Nimellishalkaisija eristeen päältä ilman hohtosuojaa mm
23.8
Johdinten lukumäärä
3
Kannatinköyden nimellishalkaisija mm
13.1
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
45
Asennuksen aikana, kaapeli cm
90
Lopullisessa asennuksessa, vaihejohdin cm
32
Lopullisessa asennuksessa, kaapeli cm
63
Asennuksen aikana, vaihejohdin m
0.45
Asennuksen aikana, kaapeli m
0.9
Lopullisessa asennuksessa, vaihejohdin m
0.32
Lopullisessa asennuksessa, kaapeli m
0.63
Max. vetovoima
Vetopäällä kN
18
Vetosukalla kN
5.4
Vaiheresistanssi 20 °C Ω/km
0,253
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006022472
Reka-koodi
1187145
3x150+62
Sähkönumero
Koko
Pakkaus
Jännite
3x150+62
Kaapelin nimellishalkaisija mm
78
Kaapelin nimellispaino kg/km
3568
Johdinmateriaali
Alumiini
Johtimen nimellishalkaisija mm
13.9
Johtimen nimellispoikkipinta-ala mm²
150
Eristeen nimellispaksuus mm
5.5
Nimellishalkaisija eristeen päältä ilman hohtosuojaa mm
25.3
Johdinten lukumäärä
3
Kannatinköyden nimellishalkaisija mm
13.1
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
48
Asennuksen aikana, kaapeli cm
94
Lopullisessa asennuksessa, vaihejohdin cm
34
Lopullisessa asennuksessa, kaapeli cm
66
Asennuksen aikana, vaihejohdin m
0.48
Asennuksen aikana, kaapeli m
0.94
Lopullisessa asennuksessa, vaihejohdin m
0.34
Lopullisessa asennuksessa, kaapeli m
0.66
Max. vetovoima
Vetopäällä kN
20
Vetosukalla kN
6.8
Vaiheresistanssi 20 °C Ω/km
0,206
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006022489
Reka-koodi
1187146
3x185+62
Sähkönumero
Koko
Pakkaus
Jännite
3x185+62
Kaapelin nimellishalkaisija mm
80
Kaapelin nimellispaino kg/km
4100
Johdinmateriaali
Alumiini
Johtimen nimellishalkaisija mm
15.6
Johtimen nimellispoikkipinta-ala mm²
185
Eristeen nimellispaksuus mm
5.5
Nimellishalkaisija eristeen päältä ilman hohtosuojaa mm
26.8
Johdinten lukumäärä
3
Kannatinköyden nimellishalkaisija mm
13.1
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
50
Asennuksen aikana, kaapeli cm
96
Lopullisessa asennuksessa, vaihejohdin cm
35
Lopullisessa asennuksessa, kaapeli cm
67
Asennuksen aikana, vaihejohdin m
0.5
Asennuksen aikana, kaapeli m
0.96
Lopullisessa asennuksessa, vaihejohdin m
0.35
Lopullisessa asennuksessa, kaapeli m
0.67
Max. vetovoima
Vetopäällä kN
20
Vetosukalla kN
8.3
Vaiheresistanssi 20 °C Ω/km
0,164
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006022694
Reka-koodi
1187147
3x240+62
Sähkönumero
Koko
Pakkaus
Jännite
3x240+62
Kaapelin nimellishalkaisija mm
86
Kaapelin nimellispaino kg/km
4815
Johdinmateriaali
Alumiini
Johtimen nimellishalkaisija mm
17.8
Johtimen nimellispoikkipinta-ala mm²
240
Eristeen nimellispaksuus mm
5.5
Nimellishalkaisija eristeen päältä ilman hohtosuojaa mm
29.2
Johdinten lukumäärä
3
Kannatinköyden nimellishalkaisija mm
13.1
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
54
Asennuksen aikana, kaapeli cm
103
Lopullisessa asennuksessa, vaihejohdin cm
38
Lopullisessa asennuksessa, kaapeli cm
72
Asennuksen aikana, vaihejohdin m
0.54
Asennuksen aikana, kaapeli m
1.03
Lopullisessa asennuksessa, vaihejohdin m
0.38
Lopullisessa asennuksessa, kaapeli m
0.72
Max. vetovoima
Vetopäällä kN
20
Vetosukalla kN
8.5
Vaiheresistanssi 20 °C Ω/km
0,125
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176300107
Reka-koodi
1187148
