AXAMK
Lataa tuoteryhmädatalehti

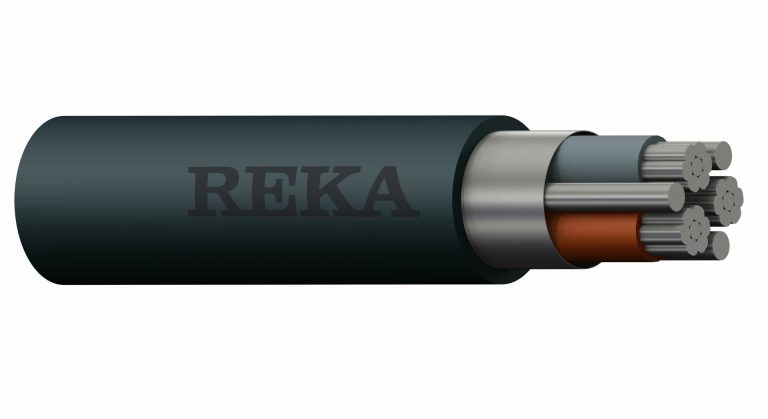

Alumiinivoimakaapeli kiinteään ulkoasennukseen. Voidaan asentaa suoraan maahan myös auraamalla. Kaapelin päät on asennuksessa suojattava kosteutta vastaan lämpökutiste-haaroitussuojalla. Varastoinnissa kaapelin päät on suljettava kosteudelta esim. päätetuppilolla tai vastaavalla. Asennus on tehtävä kansallisten asetusten ja määräysten mukaisesti. Kaapeli on halogeeniton, mutta palosuojaamaton. Kaapelia ei ole CPR luokiteltu.
| Standardit | SFS 5800, IEC 60502-1 |
|---|---|
| Johdin | Pyöreä alumiiniköysi, EN/IEC 60228 luokka 2 |
| Eriste | Halogeeniton UV-suojattu PEX-muovi |
| Johtimien tunnistaminen (kaikki kaapeliperheen väriyhdistelmät) | Ruskea, musta, harmaa |
| Välikerros | Muovinauha |
| Metallinen kosketussuoja | 3 kpl alumiinilankoja, jotka ovat sähköisessä kontaktissa toisiinsa alumiinilaminaatin avulla |
| Ulkovaippa | UV-suojattu halogeeniton polyeteenisekoite PELLD |
| Ulkovaipan väri | Musta |
3x25/25 Al
Sähkönumero
Koko
Pakkaus
Jännite
3x25/25 Al
Kaapelin nimellishalkaisija mm
20
Kaapelin nimellispaino kg/km
452
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm2
25
Eristeen nimellispaksuus mm
0.9
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
245
Lopullisessa asennuksessa, kaapeli mm
245
Asennuksen aikana, kaapeli cm
25
Lopullisessa asennuksessa, kaapeli cm
25
Asennuksen aikana, kaapeli m
0.25
Lopullisessa asennuksessa, kaapeli m
0.25
Max. vetovoima
Vetopäällä kN
1.1
Vetosukalla kN
1.1
Vaiheresistanssi 20 °C Ω/km
1.20
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0.727
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302514
Reka-koodi
1703774
Kaapelin nimellishalkaisija mm
20
Kaapelin nimellispaino kg/km
452
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm2
25
Eristeen nimellispaksuus mm
0.9
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
245
Lopullisessa asennuksessa, kaapeli mm
245
Asennuksen aikana, kaapeli cm
25
Lopullisessa asennuksessa, kaapeli cm
25
Asennuksen aikana, kaapeli m
0.25
Lopullisessa asennuksessa, kaapeli m
0.25
Max. vetovoima
Vetopäällä kN
1.1
Vetosukalla kN
1.1
Vaiheresistanssi 20 °C Ω/km
1.20
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0.727
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302521
Reka-koodi
1703774
3x50/50 Al
Sähkönumero
Koko
Pakkaus
Jännite
3x50/50 Al
Kaapelin nimellishalkaisija mm
27
Kaapelin nimellispaino kg/km
811
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm2
50
Eristeen nimellispaksuus mm
1
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
322
Lopullisessa asennuksessa, kaapeli mm
322
Asennuksen aikana, kaapeli cm
32
Lopullisessa asennuksessa, kaapeli cm
32
Asennuksen aikana, kaapeli m
0.32
Lopullisessa asennuksessa, kaapeli m
0.32
Max. vetovoima
Vetopäällä kN
2.3
Vetosukalla kN
2.3
Vaiheresistanssi 20 °C Ω/km
0.641
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0.387
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302552
Reka-koodi
1703852
Kaapelin nimellishalkaisija mm
27
Kaapelin nimellispaino kg/km
811
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm2
50
Eristeen nimellispaksuus mm
1
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
322
Lopullisessa asennuksessa, kaapeli mm
322
Asennuksen aikana, kaapeli cm
32
Lopullisessa asennuksessa, kaapeli cm
32
Asennuksen aikana, kaapeli m
0.32
Lopullisessa asennuksessa, kaapeli m
0.32
Max. vetovoima
Vetopäällä kN
2.3
Vetosukalla kN
2.3
Vaiheresistanssi 20 °C Ω/km
0.641
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0.387
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302545
Reka-koodi
1703852
3x95/95 Al
Sähkönumero
Koko
Pakkaus
Jännite
3x95/95 Al
Kaapelin nimellishalkaisija mm
37
Kaapelin nimellispaino kg/km
1544
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm2
95
Eristeen nimellispaksuus mm
1.1
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
439
Lopullisessa asennuksessa, kaapeli mm
439
Asennuksen aikana, kaapeli cm
44
Lopullisessa asennuksessa, kaapeli cm
44
Asennuksen aikana, kaapeli m
0.44
Lopullisessa asennuksessa, kaapeli m
0.44
Max. vetovoima
Vetopäällä kN
4.3
Vetosukalla kN
4.3
Vaiheresistanssi 20 °C Ω/km
0.320
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0.193
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006224982
Reka-koodi
1703664
Kaapelin nimellishalkaisija mm
37
Kaapelin nimellispaino kg/km
1544
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm2
95
Eristeen nimellispaksuus mm
1.1
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
439
Lopullisessa asennuksessa, kaapeli mm
439
Asennuksen aikana, kaapeli cm
44
Lopullisessa asennuksessa, kaapeli cm
44
Asennuksen aikana, kaapeli m
0.44
Lopullisessa asennuksessa, kaapeli m
0.44
Max. vetovoima
Vetopäällä kN
4.3
Vetosukalla kN
4.3
Vaiheresistanssi 20 °C Ω/km
0.320
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0.193
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006224999
Reka-koodi
1703664
