AXCMK-W

Lataa tuoteryhmädatalehti

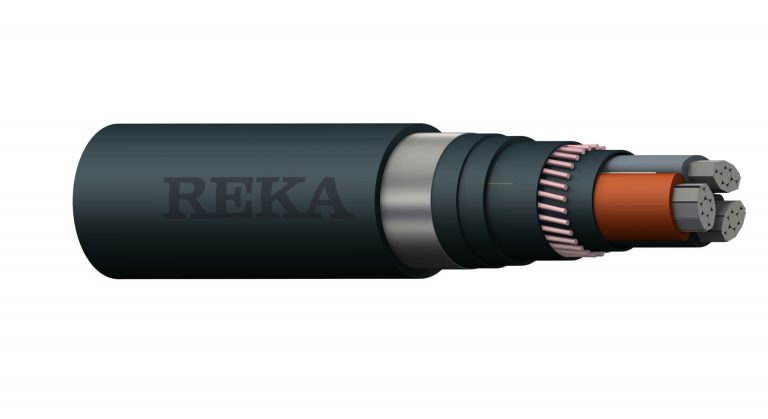

Alumiinivoimakaapeli kiinteään ulkoasennukseen. Voidaan asentaa suoraan maahan myös auraamalla. Pitkittäin ja poikittain vesitiivis kaapeli, joka soveltuu myös pysyvästi kosteisiin olosuhteisiin sekä soveltuviin kohtiin sisävesistöissä. Asennus on tehtävä kansallisten asetusten ja määräysten mukaisesti. Kaapeli on halogeeniton, mutta palosuojaamaton. Kaapelia ei ole CPR luokiteltu.

Standardit HD 603 5 D, IEC 60502-1
Johdin Sektorinmuotoinen alumiiniköysi, EN/IEC 60228 luokka 2
Eriste Halogeeniton UV-suojattu PEX-muovi
Johtimien tunnistaminen (kaikki kaapeliperheen väriyhdistelmät) Ruskea, musta, harmaa
Välikerros Muovinauha
Sisävaippa Polyeteenimuovi
Metallinen kosketussuoja Kuparilangat ja kuparinauha
Ulkovaippa UV-suojattu halogeeniton polyeteenisekoite PELLD
Ulkovaipan väri Musta

3x50/29

Sähkönumero Koko Pakkaus Jännite

3x50/29

Kaapelin nimellishalkaisija mm 30
Kaapelin nimellispaino kg/km 1030
Johdinmateriaali Alumiini
Johtimen nimellispoikkipinta-ala mm2 50
Eristeen nimellispaksuus mm 1
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 363
Lopullisessa asennuksessa, kaapeli mm 254
Asennuksen aikana, vaihejohdin cm 20
Asennuksen aikana, kaapeli cm 36
Lopullisessa asennuksessa, vaihejohdin cm 14
Lopullisessa asennuksessa, kaapeli cm 25
Asennuksen aikana, kaapeli m 0.36
Lopullisessa asennuksessa, kaapeli m 0.25
Max. vetovoima
Vetopäällä kN 2.3
Vetosukalla kN 2.3
Vaiheresistanssi 20 °C Ω/km 0.641
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0.641
Kaapelin minimilämpötila kuljetuksen aikana °C -40
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -40
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006224890
Reka-koodi 1116293
Kaapelin nimellishalkaisija mm 30
Kaapelin nimellispaino kg/km 1030
Johdinmateriaali Alumiini
Johtimen nimellispoikkipinta-ala mm2 50
Eristeen nimellispaksuus mm 1
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 363
Lopullisessa asennuksessa, kaapeli mm 254
Asennuksen aikana, vaihejohdin cm 20
Asennuksen aikana, kaapeli cm 36
Lopullisessa asennuksessa, vaihejohdin cm 14
Lopullisessa asennuksessa, kaapeli cm 25
Asennuksen aikana, kaapeli m 0.36
Lopullisessa asennuksessa, kaapeli m 0.25
Max. vetovoima
Vetopäällä kN 2.3
Vetosukalla kN 2.3
Vaiheresistanssi 20 °C Ω/km 0.641
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0.641
Kaapelin minimilämpötila kuljetuksen aikana °C -40
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -40
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006224876
Reka-koodi 1116293

3x95/57

Sähkönumero Koko Pakkaus Jännite

3x95/57

Kaapelin nimellishalkaisija mm 39
Kaapelin nimellispaino kg/km 1883
Johdinmateriaali Alumiini
Johtimen nimellispoikkipinta-ala mm2 95
Eristeen nimellispaksuus mm 1.1
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 466
Lopullisessa asennuksessa, kaapeli mm 326
Asennuksen aikana, vaihejohdin cm 27
Asennuksen aikana, kaapeli cm 47
Lopullisessa asennuksessa, vaihejohdin cm 19
Lopullisessa asennuksessa, kaapeli cm 33
Asennuksen aikana, kaapeli m 0.47
Lopullisessa asennuksessa, kaapeli m 0.33
Max. vetovoima
Vetopäällä kN 4.3
Vetosukalla kN 4.3
Vaiheresistanssi 20 °C Ω/km 0.320
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0.320
Kaapelin minimilämpötila kuljetuksen aikana °C -40
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -40
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006224906
Reka-koodi 1116295

3x150/88

Sähkönumero Koko Pakkaus Jännite

3x150/88

Kaapelin nimellishalkaisija mm 46
Kaapelin nimellispaino kg/km 2825
Johdinmateriaali Alumiini
Johtimen nimellispoikkipinta-ala mm2 150
Eristeen nimellispaksuus mm 1.4
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 557
Lopullisessa asennuksessa, kaapeli mm 390
Asennuksen aikana, vaihejohdin cm 35
Asennuksen aikana, kaapeli cm 56
Lopullisessa asennuksessa, vaihejohdin cm 24
Lopullisessa asennuksessa, kaapeli cm 39
Asennuksen aikana, kaapeli m 0.56
Lopullisessa asennuksessa, kaapeli m 0.39
Max. vetovoima
Vetopäällä kN 6.8
Vetosukalla kN 6.8
Vaiheresistanssi 20 °C Ω/km 0.206
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0.206
Kaapelin minimilämpötila kuljetuksen aikana °C -40
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -40
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006224920
Reka-koodi 1116297
Kaapelin nimellishalkaisija mm 46
Kaapelin nimellispaino kg/km 2825
Johdinmateriaali Alumiini
Johtimen nimellispoikkipinta-ala mm2 150
Eristeen nimellispaksuus mm 1.4
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 557
Lopullisessa asennuksessa, kaapeli mm 390
Asennuksen aikana, vaihejohdin cm 35
Asennuksen aikana, kaapeli cm 56
Lopullisessa asennuksessa, vaihejohdin cm 24
Lopullisessa asennuksessa, kaapeli cm 39
Asennuksen aikana, kaapeli m 0.56
Lopullisessa asennuksessa, kaapeli m 0.39
Max. vetovoima
Vetopäällä kN 6.8
Vetosukalla kN 6.8
Vaiheresistanssi 20 °C Ω/km 0.206
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0.206
Kaapelin minimilämpötila kuljetuksen aikana °C -40
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -40
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006224913
Reka-koodi 1116297
