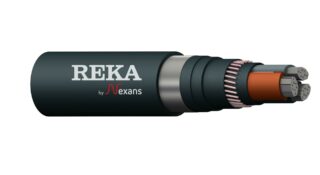

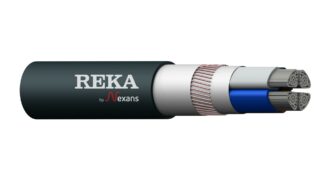

AXCMK-HF D / AXQJ D / IFSI-Al D Helppo

Alumiinivoimakaapeli kiinteään sisä- ja ulkoasennukseen. Voidaan asentaa suoraan maahan. Johdineriste on suojattava UV-säteilyltä. Asennus on tehtävä kansallisten asetusten ja määräysten mukaisesti. Kaapeli on halogeeniton ja paloa levittämätön CPR-luokassa Dca-s2,d2,a2.

Standardit	SFS 5546, SEK TS 424 14 18-1, HD 604 5 I & D, IEC 60502-1
Käyttäytyminen palossa	Dca-s2,d2,a2
CPR - DoP	2025003_DOP.pdf
Product Environmental Profile (PEP)	PEP NXNS-00560-V01.01-EN.pdf
Johdin	35-300 mm² sektorinmuotoinen alumiiniköysi, EN/IEC 60228 luokka 2
Eriste	Ristisilloitettu polyeteeni PEX
Johtimien tunnistaminen	Ruskea, musta, harmaa Sininen, ruskea, musta, harmaa
Välikerros	Muovinauha
Metallinen kosketussuoja	Kuparilangat ja kuparinauha
Ulkovaippa	UV-suojattu polyolefiinisekoite
Ulkovaipan väri	Musta

4x35/16

Sähkönumero Koko Pakkaus Jännite

4x35/16

0616580 4x35/16 500 K12 0,6/1 (1,2) kV lisätiedot

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 35

Eristeen nimellispaksuus mm 0.9

Johdinten lukumäärä 4

Min. taivutussäde

Asennuksen aikana, kaapeli mm 291

Lopullisessa asennuksessa, kaapeli mm 204

Asennuksen aikana, vaihejohdin cm 16

Asennuksen aikana, kaapeli cm 29

Lopullisessa asennuksessa, vaihejohdin cm 11

Lopullisessa asennuksessa, kaapeli cm 20

Asennuksen aikana, kaapeli m 0.29

Lopullisessa asennuksessa, kaapeli m 0.2

Max. vetovoima

Vetopäällä kN 2.1

Vetosukalla kN 2.1

Vaiheresistanssi 20 °C Ω/km 0,868

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176310335

Reka-koodi 1149336

4x50/16

Sähkönumero Koko Pakkaus Jännite

4x50/16

0616582 4x50/16 500 K12 0,6/1 (1,2) kV lisätiedot

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 50

Eristeen nimellispaksuus mm 1

Johdinten lukumäärä 4

Min. taivutussäde

Asennuksen aikana, kaapeli mm 337

Lopullisessa asennuksessa, kaapeli mm 236

Asennuksen aikana, vaihejohdin cm 19

Asennuksen aikana, kaapeli cm 34

Lopullisessa asennuksessa, vaihejohdin cm 13

Lopullisessa asennuksessa, kaapeli cm 24

Asennuksen aikana, kaapeli m 0.34

Lopullisessa asennuksessa, kaapeli m 0.24

Max. vetovoima

Vetopäällä kN 3

Vetosukalla kN 3

Vaiheresistanssi 20 °C Ω/km 0,641

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176310359

Reka-koodi 1149337

4x70/21

Sähkönumero Koko Pakkaus Jännite

4x70/21

0616584 4x70/21 500 K14 0,6/1 (1,2) kV lisätiedot

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 70

Eristeen nimellispaksuus mm 1.1

Johdinten lukumäärä 4

Min. taivutussäde

Asennuksen aikana, kaapeli mm 378

Lopullisessa asennuksessa, kaapeli mm 264

Asennuksen aikana, vaihejohdin cm 23

Asennuksen aikana, kaapeli cm 38

Lopullisessa asennuksessa, vaihejohdin cm 16

Lopullisessa asennuksessa, kaapeli cm 26

Asennuksen aikana, kaapeli m 0.38

Lopullisessa asennuksessa, kaapeli m 0.26

Max. vetovoima

Vetopäällä kN 4.2

Vetosukalla kN 4.2

Vaiheresistanssi 20 °C Ω/km 0,443

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,868

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176310373

Reka-koodi 1149338

4x95/29

Sähkönumero Koko Pakkaus Jännite

4x95/29

0616586 4x95/29 500 K16 0,6/1 (1,2) kV lisätiedot

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 95

Eristeen nimellispaksuus mm 1.1

Johdinten lukumäärä 4

Min. taivutussäde

Asennuksen aikana, kaapeli mm 434

Lopullisessa asennuksessa, kaapeli mm 304

Asennuksen aikana, vaihejohdin cm 26

Asennuksen aikana, kaapeli cm 43

Lopullisessa asennuksessa, vaihejohdin cm 18

Lopullisessa asennuksessa, kaapeli cm 30

Asennuksen aikana, kaapeli m 0.43

Lopullisessa asennuksessa, kaapeli m 0.3

Max. vetovoima

Vetopäällä kN 5.7

Vetosukalla kN 5.7

Vaiheresistanssi 20 °C Ω/km 0,320

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,641

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176310397

Reka-koodi 1149339

4x120/41

Sähkönumero Koko Pakkaus Jännite

4x120/41

0616588 4x120/41 500 K18 0,6/1 (1,2) kV lisätiedot

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 120

Eristeen nimellispaksuus mm 1.2

Johdinten lukumäärä 4

Min. taivutussäde

Asennuksen aikana, kaapeli mm 482

Lopullisessa asennuksessa, kaapeli mm 337

Asennuksen aikana, vaihejohdin cm 29

Asennuksen aikana, kaapeli cm 48

Lopullisessa asennuksessa, vaihejohdin cm 20

Lopullisessa asennuksessa, kaapeli cm 34

Asennuksen aikana, kaapeli m 0.48

Lopullisessa asennuksessa, kaapeli m 0.34

Max. vetovoima

Vetopäällä kN 7.2

Vetosukalla kN 7.2

Vaiheresistanssi 20 °C Ω/km 0,253

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,443

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176310410

Reka-koodi 1149340

4x150/41

Sähkönumero Koko Pakkaus Jännite

4x150/41

0616590 4x150/41 500 K20 0,6/1 (1,2) kV lisätiedot

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 150

Eristeen nimellispaksuus mm 1.4

Johdinten lukumäärä 4

Min. taivutussäde

Asennuksen aikana, kaapeli mm 533

Lopullisessa asennuksessa, kaapeli mm 373

Asennuksen aikana, vaihejohdin cm 32

Asennuksen aikana, kaapeli cm 53

Lopullisessa asennuksessa, vaihejohdin cm 23

Lopullisessa asennuksessa, kaapeli cm 37

Asennuksen aikana, kaapeli m 0.53

Lopullisessa asennuksessa, kaapeli m 0.37

Max. vetovoima

Vetopäällä kN 9

Vetosukalla kN 8.5

Vaiheresistanssi 20 °C Ω/km 0,206

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,443

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176310434

Reka-koodi 1149341

4x185/57

Sähkönumero Koko Pakkaus Jännite

4x185/57

0616592 4x185/57 500 K22 0,6/1 (1,2) kV lisätiedot

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 185

Eristeen nimellispaksuus mm 1.6

Johdinten lukumäärä 4

Min. taivutussäde

Asennuksen aikana, kaapeli mm 586

Lopullisessa asennuksessa, kaapeli mm 411

Asennuksen aikana, vaihejohdin cm 37

Asennuksen aikana, kaapeli cm 59

Lopullisessa asennuksessa, vaihejohdin cm 26

Lopullisessa asennuksessa, kaapeli cm 41

Asennuksen aikana, kaapeli m 0.59

Lopullisessa asennuksessa, kaapeli m 0.41

Max. vetovoima

Vetopäällä kN 11.1

Vetosukalla kN 8.5

Vaiheresistanssi 20 °C Ω/km 0,164

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,320

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176310458

Reka-koodi 1149342

4x240/72

Sähkönumero Koko Pakkaus Jännite

4x240/72

0616594 4x240/72 500 K24 0,6/1 (1,2) kV lisätiedot

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 240

Eristeen nimellispaksuus mm 1.7

Johdinten lukumäärä 4

Min. taivutussäde

Asennuksen aikana, kaapeli mm 672

Lopullisessa asennuksessa, kaapeli mm 470

Asennuksen aikana, vaihejohdin cm 43

Asennuksen aikana, kaapeli cm 67

Lopullisessa asennuksessa, vaihejohdin cm 30

Lopullisessa asennuksessa, kaapeli cm 47

Asennuksen aikana, kaapeli m 0.67

Lopullisessa asennuksessa, kaapeli m 0.47

Max. vetovoima

Vetopäällä kN 14.4

Vetosukalla kN 8.5

Vaiheresistanssi 20 °C Ω/km 0,125

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,253

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176310472

Reka-koodi 1149343

4x300/88

Sähkönumero Koko Pakkaus Jännite

4x300/88

0616596 4x300/88 500 K26 0,6/1 (1,2) kV lisätiedot

Johdinmateriaali Alumiini

Johtimen nimellispoikkipinta-ala mm² 300

Eristeen nimellispaksuus mm 1.8

Johdinten lukumäärä 4

Min. taivutussäde

Asennuksen aikana, kaapeli mm 717

Lopullisessa asennuksessa, kaapeli mm 502

Asennuksen aikana, vaihejohdin cm 46

Asennuksen aikana, kaapeli cm 72

Lopullisessa asennuksessa, vaihejohdin cm 32

Lopullisessa asennuksessa, kaapeli cm 50

Asennuksen aikana, kaapeli m 0.72

Lopullisessa asennuksessa, kaapeli m 0.5

Max. vetovoima

Vetopäällä kN 18

Vetosukalla kN 8.5

Vaiheresistanssi 20 °C Ω/km 0,100

Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,206

Kaapelin minimilämpötila kuljetuksen aikana °C -25

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -50

Maksimi johdinlämpötila jatkuvassa käytössä °C 90

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250

EAN-koodi 6438176310496

Reka-koodi 1149344
