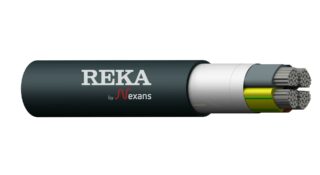

AXMK
Lataa tuoteryhmädatalehti
Alumiinivoimakaapeli kiinteään sisä- ja ulkoasennukseen. Voidaan asentaa suoraan maahan. Kaapelissa on UV-suojatut eriste- sekä vaippamateriaalit. Asennus on tehtävä kansallisten asetusten ja määräysten mukaisesti. Kaapeli on paloa levittämätön CPR-luokassa Eca.
| Standardit | SFS 4879, SS 424 14 18, HD 603 5 D & O |
|---|---|
| Käyttäytyminen palossa | Eca |
| CPR - DoP | 2017030_DOP.pdf 2017011_DOP.pdf |
| Johdin | 16-25 mm² pyöreä alumiiniköysi, EN/IEC 60228 luokka 2 35-300 mm² sektorinmuotoinen alumiiniköysi, EN/IEC 60228 luokka 2 |
| Eriste | UV-suojattu ristisilloitettu polyeteeni PEX |
| Johtimien tunnistaminen | Musta Keltavihreä, ruskea, musta, harmaa Keltavihreä, sininen, ruskea, musta, harmaa |
| Ulkovaippa | UV-suojattu PVC-sekoite |
| Ulkovaipan väri | Musta |
4x16 S
Sähkönumero
Koko
Pakkaus
Jännite
4x16 S
Kaapelin nimellishalkaisija mm
19
Kaapelin nimellispaino kg/km
367
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
16
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
226
Lopullisessa asennuksessa, kaapeli mm
158
Asennuksen aikana, vaihejohdin cm
10
Asennuksen aikana, kaapeli cm
23
Lopullisessa asennuksessa, vaihejohdin cm
7
Lopullisessa asennuksessa, kaapeli cm
16
Asennuksen aikana, kaapeli m
0.23
Lopullisessa asennuksessa, kaapeli m
0.16
Max. vetovoima
Vetopäällä kN
1
Vetosukalla kN
1
Vaiheresistanssi 20 °C Ω/km
1.91
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006262076
Reka-koodi
1116348
Kaapelin nimellishalkaisija mm
19
Kaapelin nimellispaino kg/km
367
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
16
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
226
Lopullisessa asennuksessa, kaapeli mm
158
Asennuksen aikana, vaihejohdin cm
10
Asennuksen aikana, kaapeli cm
23
Lopullisessa asennuksessa, vaihejohdin cm
7
Lopullisessa asennuksessa, kaapeli cm
16
Asennuksen aikana, kaapeli m
0.23
Lopullisessa asennuksessa, kaapeli m
0.16
Max. vetovoima
Vetopäällä kN
1
Vetosukalla kN
1
Vaiheresistanssi 20 °C Ω/km
1.91
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006262670
Reka-koodi
1116348
4x25 S
Sähkönumero
Koko
Pakkaus
Jännite
4x25 S
Kaapelin nimellishalkaisija mm
22
Kaapelin nimellispaino kg/km
517
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
25
Eristeen nimellispaksuus mm
0.9
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
266
Lopullisessa asennuksessa, kaapeli mm
186
Asennuksen aikana, vaihejohdin cm
13
Asennuksen aikana, kaapeli cm
27
Lopullisessa asennuksessa, vaihejohdin cm
8
Lopullisessa asennuksessa, kaapeli cm
19
Asennuksen aikana, kaapeli m
0.27
Lopullisessa asennuksessa, kaapeli m
0.19
Max. vetovoima
Vetopäällä kN
1.5
Vetosukalla kN
1.5
Vaiheresistanssi 20 °C Ω/km
1.20
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006262083
Reka-koodi
1701199
Kaapelin nimellishalkaisija mm
22
Kaapelin nimellispaino kg/km
517
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
25
Eristeen nimellispaksuus mm
0.9
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
266
Lopullisessa asennuksessa, kaapeli mm
186
Asennuksen aikana, vaihejohdin cm
13
Asennuksen aikana, kaapeli cm
27
Lopullisessa asennuksessa, vaihejohdin cm
8
Lopullisessa asennuksessa, kaapeli cm
19
Asennuksen aikana, kaapeli m
0.27
Lopullisessa asennuksessa, kaapeli m
0.19
Max. vetovoima
Vetopäällä kN
1.5
Vetosukalla kN
1.5
Vaiheresistanssi 20 °C Ω/km
1.20
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006262731
Reka-koodi
1701199
4x35 S
Sähkönumero
Koko
Pakkaus
Jännite
4x35 S
Kaapelin nimellishalkaisija mm
22
Kaapelin nimellispaino kg/km
635
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
35
Eristeen nimellispaksuus mm
0.9
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
268
Lopullisessa asennuksessa, kaapeli mm
188
Asennuksen aikana, vaihejohdin cm
16
Asennuksen aikana, kaapeli cm
27
Lopullisessa asennuksessa, vaihejohdin cm
11
Lopullisessa asennuksessa, kaapeli cm
19
Asennuksen aikana, kaapeli m
0.27
Lopullisessa asennuksessa, kaapeli m
0.19
Max. vetovoima
Vetopäällä kN
2.1
Vetosukalla kN
2.1
Vaiheresistanssi 20 °C Ω/km
0.868
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006262687
Reka-koodi
1116332
Kaapelin nimellishalkaisija mm
22
Kaapelin nimellispaino kg/km
635
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
35
Eristeen nimellispaksuus mm
0.9
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
268
Lopullisessa asennuksessa, kaapeli mm
188
Asennuksen aikana, vaihejohdin cm
16
Asennuksen aikana, kaapeli cm
27
Lopullisessa asennuksessa, vaihejohdin cm
11
Lopullisessa asennuksessa, kaapeli cm
19
Asennuksen aikana, kaapeli m
0.27
Lopullisessa asennuksessa, kaapeli m
0.19
Max. vetovoima
Vetopäällä kN
2.1
Vetosukalla kN
2.1
Vaiheresistanssi 20 °C Ω/km
0.868
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006262090
Reka-koodi
1116332
4x50 S
Sähkönumero
Koko
Pakkaus
Jännite
4x50 S
Kaapelin nimellishalkaisija mm
26
Kaapelin nimellispaino kg/km
844
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
50
Eristeen nimellispaksuus mm
1
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
314
Lopullisessa asennuksessa, kaapeli mm
220
Asennuksen aikana, vaihejohdin cm
19
Asennuksen aikana, kaapeli cm
31
Lopullisessa asennuksessa, vaihejohdin cm
13
Lopullisessa asennuksessa, kaapeli cm
22
Asennuksen aikana, kaapeli m
0.31
Lopullisessa asennuksessa, kaapeli m
0.22
Max. vetovoima
Vetopäällä kN
3
Vetosukalla kN
3
Vaiheresistanssi 20 °C Ω/km
0.641
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006262106
Reka-koodi
1116333
Kaapelin nimellishalkaisija mm
26
Kaapelin nimellispaino kg/km
844
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
50
Eristeen nimellispaksuus mm
1
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
314
Lopullisessa asennuksessa, kaapeli mm
220
Asennuksen aikana, vaihejohdin cm
19
Asennuksen aikana, kaapeli cm
31
Lopullisessa asennuksessa, vaihejohdin cm
13
Lopullisessa asennuksessa, kaapeli cm
22
Asennuksen aikana, kaapeli m
0.31
Lopullisessa asennuksessa, kaapeli m
0.22
Max. vetovoima
Vetopäällä kN
3
Vetosukalla kN
3
Vaiheresistanssi 20 °C Ω/km
0.641
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006262694
Reka-koodi
1116333
4x70 S
Sähkönumero
Koko
Pakkaus
Jännite
4x70 S
Kaapelin nimellishalkaisija mm
29
Kaapelin nimellispaino kg/km
1148
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
70
Eristeen nimellispaksuus mm
1.1
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
352
Lopullisessa asennuksessa, kaapeli mm
247
Asennuksen aikana, vaihejohdin cm
23
Asennuksen aikana, kaapeli cm
35
Lopullisessa asennuksessa, vaihejohdin cm
16
Lopullisessa asennuksessa, kaapeli cm
25
Asennuksen aikana, kaapeli m
0.35
Lopullisessa asennuksessa, kaapeli m
0.25
Max. vetovoima
Vetopäällä kN
4.2
Vetosukalla kN
4.2
Vaiheresistanssi 20 °C Ω/km
0.443
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006262113
Reka-koodi
1116334
Kaapelin nimellishalkaisija mm
29
Kaapelin nimellispaino kg/km
1148
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
70
Eristeen nimellispaksuus mm
1.1
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
352
Lopullisessa asennuksessa, kaapeli mm
247
Asennuksen aikana, vaihejohdin cm
23
Asennuksen aikana, kaapeli cm
35
Lopullisessa asennuksessa, vaihejohdin cm
16
Lopullisessa asennuksessa, kaapeli cm
25
Asennuksen aikana, kaapeli m
0.35
Lopullisessa asennuksessa, kaapeli m
0.25
Max. vetovoima
Vetopäällä kN
4.2
Vetosukalla kN
4.2
Vaiheresistanssi 20 °C Ω/km
0.443
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006262700
Reka-koodi
1116334
4x95 S
Sähkönumero
Koko
Pakkaus
Jännite
4x95 S
Kaapelin nimellishalkaisija mm
33
Kaapelin nimellispaino kg/km
1538
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
95
Eristeen nimellispaksuus mm
1.1
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
393
Lopullisessa asennuksessa, kaapeli mm
275
Asennuksen aikana, vaihejohdin cm
26
Asennuksen aikana, kaapeli cm
39
Lopullisessa asennuksessa, vaihejohdin cm
18
Lopullisessa asennuksessa, kaapeli cm
28
Asennuksen aikana, kaapeli m
0.39
Lopullisessa asennuksessa, kaapeli m
0.28
Max. vetovoima
Vetopäällä kN
5.7
Vetosukalla kN
5.7
Vaiheresistanssi 20 °C Ω/km
0.320
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006262120
Reka-koodi
1116335
Kaapelin nimellishalkaisija mm
33
Kaapelin nimellispaino kg/km
1538
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
95
Eristeen nimellispaksuus mm
1.1
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
393
Lopullisessa asennuksessa, kaapeli mm
275
Asennuksen aikana, vaihejohdin cm
26
Asennuksen aikana, kaapeli cm
39
Lopullisessa asennuksessa, vaihejohdin cm
18
Lopullisessa asennuksessa, kaapeli cm
28
Asennuksen aikana, kaapeli m
0.39
Lopullisessa asennuksessa, kaapeli m
0.28
Max. vetovoima
Vetopäällä kN
5.7
Vetosukalla kN
5.7
Vaiheresistanssi 20 °C Ω/km
0.320
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006262717
Reka-koodi
1116335
4x120 S
Sähkönumero
Koko
Pakkaus
Jännite
4x120 S
Kaapelin nimellishalkaisija mm
38
Kaapelin nimellispaino kg/km
1878
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
120
Eristeen nimellispaksuus mm
1.2
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
452
Lopullisessa asennuksessa, kaapeli mm
317
Asennuksen aikana, vaihejohdin cm
29
Asennuksen aikana, kaapeli cm
45
Lopullisessa asennuksessa, vaihejohdin cm
20
Lopullisessa asennuksessa, kaapeli cm
32
Asennuksen aikana, kaapeli m
0.45
Lopullisessa asennuksessa, kaapeli m
0.32
Max. vetovoima
Vetopäällä kN
7.2
Vetosukalla kN
7.2
Vaiheresistanssi 20 °C Ω/km
0.253
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006262137
Reka-koodi
1116336
Kaapelin nimellishalkaisija mm
38
Kaapelin nimellispaino kg/km
1878
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
120
Eristeen nimellispaksuus mm
1.2
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
452
Lopullisessa asennuksessa, kaapeli mm
317
Asennuksen aikana, vaihejohdin cm
29
Asennuksen aikana, kaapeli cm
45
Lopullisessa asennuksessa, vaihejohdin cm
20
Lopullisessa asennuksessa, kaapeli cm
32
Asennuksen aikana, kaapeli m
0.45
Lopullisessa asennuksessa, kaapeli m
0.32
Max. vetovoima
Vetopäällä kN
7.2
Vetosukalla kN
7.2
Vaiheresistanssi 20 °C Ω/km
0.253
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006262724
Reka-koodi
1116336
4x150 S
Sähkönumero
Koko
Pakkaus
Jännite
4x150 S
Kaapelin nimellishalkaisija mm
42
Kaapelin nimellispaino kg/km
2297
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
150
Eristeen nimellispaksuus mm
1.4
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
501
Lopullisessa asennuksessa, kaapeli mm
351
Asennuksen aikana, vaihejohdin cm
32
Asennuksen aikana, kaapeli cm
50
Lopullisessa asennuksessa, vaihejohdin cm
23
Lopullisessa asennuksessa, kaapeli cm
35
Asennuksen aikana, kaapeli m
0.5
Lopullisessa asennuksessa, kaapeli m
0.35
Max. vetovoima
Vetopäällä kN
9
Vetosukalla kN
8.5
Vaiheresistanssi 20 °C Ω/km
0.206
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006262144
Reka-koodi
1116337
4x185 S
Sähkönumero
Koko
Pakkaus
Jännite
4x185 S
Kaapelin nimellishalkaisija mm
46
Kaapelin nimellispaino kg/km
2798
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
185
Eristeen nimellispaksuus mm
1.6
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
553
Lopullisessa asennuksessa, kaapeli mm
387
Asennuksen aikana, vaihejohdin cm
37
Asennuksen aikana, kaapeli cm
55
Lopullisessa asennuksessa, vaihejohdin cm
26
Lopullisessa asennuksessa, kaapeli cm
39
Asennuksen aikana, kaapeli m
0.55
Lopullisessa asennuksessa, kaapeli m
0.39
Max. vetovoima
Vetopäällä kN
11.1
Vetosukalla kN
8.5
Vaiheresistanssi 20 °C Ω/km
0.164
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006262151
Reka-koodi
1116358
4x240 S
Sähkönumero
Koko
Pakkaus
Jännite
4x240 S
Kaapelin nimellishalkaisija mm
53
Kaapelin nimellispaino kg/km
3679
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
240
Eristeen nimellispaksuus mm
1.7
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
633
Lopullisessa asennuksessa, kaapeli mm
443
Asennuksen aikana, vaihejohdin cm
43
Asennuksen aikana, kaapeli cm
63
Lopullisessa asennuksessa, vaihejohdin cm
30
Lopullisessa asennuksessa, kaapeli cm
44
Asennuksen aikana, kaapeli m
0.63
Lopullisessa asennuksessa, kaapeli m
0.44
Max. vetovoima
Vetopäällä kN
14.4
Vetosukalla kN
8.5
Vaiheresistanssi 20 °C Ω/km
0.125
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006262168
Reka-koodi
1116359
4x300 S
Sähkönumero
Koko
Pakkaus
Jännite
4x300 S
Kaapelin nimellishalkaisija mm
57
Kaapelin nimellispaino kg/km
4439
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
300
Eristeen nimellispaksuus mm
1.8
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
679
Lopullisessa asennuksessa, kaapeli mm
476
Asennuksen aikana, vaihejohdin cm
46
Asennuksen aikana, kaapeli cm
68
Lopullisessa asennuksessa, vaihejohdin cm
32
Lopullisessa asennuksessa, kaapeli cm
48
Asennuksen aikana, kaapeli m
0.68
Lopullisessa asennuksessa, kaapeli m
0.48
Max. vetovoima
Vetopäällä kN
18
Vetosukalla kN
8.5
Vaiheresistanssi 20 °C Ω/km
0.100
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006262175
Reka-koodi
1116360
5x16 S
Sähkönumero
Koko
Pakkaus
Jännite
5x16 S
Kaapelin nimellishalkaisija mm
21
Kaapelin nimellispaino kg/km
468
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
16
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
248
Lopullisessa asennuksessa, kaapeli mm
173
Asennuksen aikana, vaihejohdin cm
10
Asennuksen aikana, kaapeli cm
25
Lopullisessa asennuksessa, vaihejohdin cm
7
Lopullisessa asennuksessa, kaapeli cm
17
Asennuksen aikana, kaapeli m
0.25
Lopullisessa asennuksessa, kaapeli m
0.17
Max. vetovoima
Vetopäällä kN
1.2
Vetosukalla kN
1.2
Vaiheresistanssi 20 °C Ω/km
1.91
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006262762
Reka-koodi
1116340
Kaapelin nimellishalkaisija mm
21
Kaapelin nimellispaino kg/km
468
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
16
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
248
Lopullisessa asennuksessa, kaapeli mm
173
Asennuksen aikana, vaihejohdin cm
10
Asennuksen aikana, kaapeli cm
25
Lopullisessa asennuksessa, vaihejohdin cm
7
Lopullisessa asennuksessa, kaapeli cm
17
Asennuksen aikana, kaapeli m
0.25
Lopullisessa asennuksessa, kaapeli m
0.17
Max. vetovoima
Vetopäällä kN
1.2
Vetosukalla kN
1.2
Vaiheresistanssi 20 °C Ω/km
1.91
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6410006262755
Reka-koodi
1116340
