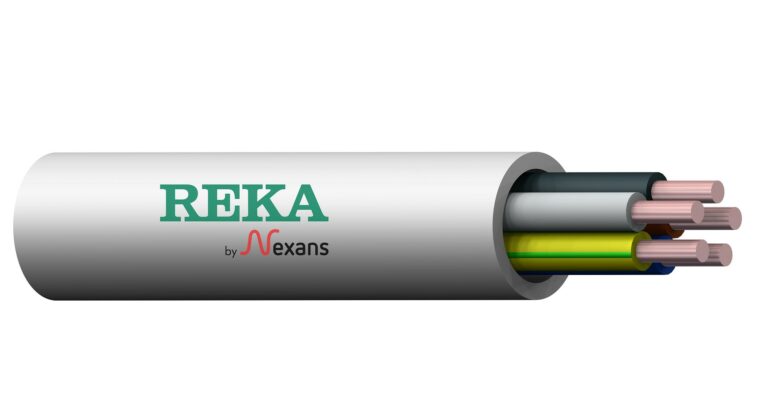

EQQ-HF D - IFXI-LX D - MMJ-D Helppo
Lataa tuoteryhmädatalehti
Asennuskaapeli kiinteään sisä- ja ulkoasennukseen. Ei maahan eikä suoraan betonivaluun. Voidaan upottaa laastilla täytettyyn uraan. Kaapelissa on UV-suojatut eriste- sekä vaippamateriaalit. Asennus on tehtävä kansallisten asetusten ja määräysten mukaisesti. Kaapeli on halogeeniton ja paloa levittämätön CPR-luokassa Dca-s2,d2,a2.
| Standardit | SS 424 02 19-5 |
|---|---|
| Käyttäytyminen palossa | Dca-s2,d2,a2 |
| CPR - DoP | 2025005_DOP.pdf |
| Johdin | Pyöreä kuparilanka, EN/IEC 60228 luokka 1 |
| Eriste | UV-suojattu polyeteenisekoite |
| Johtimien tunnistaminen | 3G: Keltavihreä, sininen, ruskea 5G: Keltavihreä, sininen, ruskea, musta, harmaa |
| Ulkovaippa | UV-suojattu polyolefiinisekoite |
| Ulkovaipan väri | Valkoinen |
3G1,5
Sähkönumero
Koko
Pakkaus
Jännite
3G1,5
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.5
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
75
Lopullisessa asennuksessa, kaapeli mm
22
Asennuksen aikana, kaapeli cm
7
Lopullisessa asennuksessa, kaapeli cm
2
Max. vetovoima
Vetopäällä kN
0.23
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309681
Reka-koodi
1254790
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.5
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
75
Lopullisessa asennuksessa, kaapeli mm
22
Asennuksen aikana, kaapeli cm
7
Lopullisessa asennuksessa, kaapeli cm
2
Max. vetovoima
Vetopäällä kN
0.23
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309704
Reka-koodi
1254790
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.5
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
75
Lopullisessa asennuksessa, kaapeli mm
22
Asennuksen aikana, kaapeli cm
7
Lopullisessa asennuksessa, kaapeli cm
2
Max. vetovoima
Vetopäällä kN
0.23
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176310700
Reka-koodi
1254790
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.5
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
75
Lopullisessa asennuksessa, kaapeli mm
22
Asennuksen aikana, kaapeli cm
7
Lopullisessa asennuksessa, kaapeli cm
2
Max. vetovoima
Vetopäällä kN
0.23
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309698
Reka-koodi
1254790
5G1,5
Sähkönumero
Koko
Pakkaus
Jännite
5G1,5
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.5
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
88
Lopullisessa asennuksessa, kaapeli mm
26
Asennuksen aikana, kaapeli cm
9
Lopullisessa asennuksessa, kaapeli cm
3
Max. vetovoima
Vetopäällä kN
0.38
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309773
Reka-koodi
1254792
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.5
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
88
Lopullisessa asennuksessa, kaapeli mm
26
Asennuksen aikana, kaapeli cm
9
Lopullisessa asennuksessa, kaapeli cm
3
Max. vetovoima
Vetopäällä kN
0.38
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309780
Reka-koodi
1254792
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.5
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
88
Lopullisessa asennuksessa, kaapeli mm
26
Asennuksen aikana, kaapeli cm
9
Lopullisessa asennuksessa, kaapeli cm
3
Max. vetovoima
Vetopäällä kN
0.38
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176310724
Reka-koodi
1254792
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.5
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
88
Lopullisessa asennuksessa, kaapeli mm
26
Asennuksen aikana, kaapeli cm
9
Lopullisessa asennuksessa, kaapeli cm
3
Max. vetovoima
Vetopäällä kN
0.38
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309766
Reka-koodi
1254792
3G2,5
Sähkönumero
Koko
Pakkaus
Jännite
3G2,5
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.6
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
87
Lopullisessa asennuksessa, kaapeli mm
26
Asennuksen aikana, kaapeli cm
9
Lopullisessa asennuksessa, kaapeli cm
3
Max. vetovoima
Vetopäällä kN
0.38
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309742
Reka-koodi
1254793
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.6
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
87
Lopullisessa asennuksessa, kaapeli mm
26
Asennuksen aikana, kaapeli cm
9
Lopullisessa asennuksessa, kaapeli cm
3
Max. vetovoima
Vetopäällä kN
0.38
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176310717
Reka-koodi
1254793
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.6
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
87
Lopullisessa asennuksessa, kaapeli mm
26
Asennuksen aikana, kaapeli cm
9
Lopullisessa asennuksessa, kaapeli cm
3
Max. vetovoima
Vetopäällä kN
0.38
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309728
Reka-koodi
1254793
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.6
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
87
Lopullisessa asennuksessa, kaapeli mm
26
Asennuksen aikana, kaapeli cm
9
Lopullisessa asennuksessa, kaapeli cm
3
Max. vetovoima
Vetopäällä kN
0.38
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309735
Reka-koodi
1254793
5G2,5
Sähkönumero
Koko
Pakkaus
Jännite
5G2,5
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.6
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
103
Lopullisessa asennuksessa, kaapeli mm
31
Asennuksen aikana, kaapeli cm
10
Lopullisessa asennuksessa, kaapeli cm
3
Max. vetovoima
Vetopäällä kN
0.63
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309797
Reka-koodi
1254795
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.6
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
103
Lopullisessa asennuksessa, kaapeli mm
31
Asennuksen aikana, kaapeli cm
10
Lopullisessa asennuksessa, kaapeli cm
3
Max. vetovoima
Vetopäällä kN
0.63
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176310731
Reka-koodi
1254795
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.6
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
103
Lopullisessa asennuksessa, kaapeli mm
31
Asennuksen aikana, kaapeli cm
10
Lopullisessa asennuksessa, kaapeli cm
3
Max. vetovoima
Vetopäällä kN
0.63
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309827
Reka-koodi
1254795
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.6
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
103
Lopullisessa asennuksessa, kaapeli mm
31
Asennuksen aikana, kaapeli cm
10
Lopullisessa asennuksessa, kaapeli cm
3
Max. vetovoima
Vetopäällä kN
0.63
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309810
Reka-koodi
1254795
