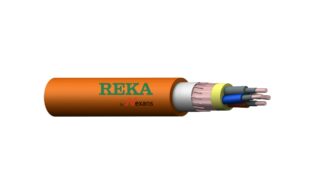

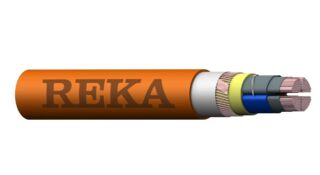

FRHF / BFXI
Lataa tuoteryhmädatalehti
Palossa toimiva voimakaapeli kiinteään sisä- ja ulkoasennukseen. Ei maahan eikä suoraan betonivaluun. Kohteisiin, joissa turvallisuus edellyttää hälytys-, ohjaus-, merkinanto- ja energiasyöttöjärjestelmien toimintaa myös tulipalon aikana. Johdineriste on suojattava UV-säteilyltä. Asennus on tehtävä kansallisten asetusten ja määräysten mukaisesti. Kaapeli ei kuulu CPR luokituksen piiriin.
| Standardit | HD 604 5 D, IEC 60502-1 |
|---|---|
| Johdin | 1,5-4 mm² pyöreä kuparilanka, EN/IEC 60228 luokka 1 6-70 mm² pyöreä kupariköysi, EN/IEC 60228 luokka 2 |
| Eriste | Mica-nauha, halogeeniton PEX-muovi |
| Johtimien tunnistaminen | 2x: Sininen, ruskea 3x: Ruskea, musta, harmaa 3G: Keltavihreä, sininen, ruskea 4G: Keltavihreä, sininen, ruskea, musta (1,5 ja 2,5 mm²) 4G: Keltavihreä, ruskea, musta, harmaa (4 mm² ja suuremmat) 5G: Keltavihreä, sininen, ruskea, musta, harmaa |
| Sisävaippa | Välitäyte, halogeeniton |
| Ulkovaippa | UV-suojattu halogeeniton polyolefiinisekoite |
| Ulkovaipan väri | Oranssi |
2x1,5 N
Sähkönumero
Koko
Pakkaus
Jännite
2x1,5 N
Kaapelin nimellishalkaisija mm
11
Kaapelin nimellispaino kg/km
165
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
2
Min. taivutussäde
Asennuksen aikana, kaapeli mm
132
Lopullisessa asennuksessa, kaapeli mm
92
Asennuksen aikana, kaapeli cm
13
Lopullisessa asennuksessa, kaapeli cm
9
Max. vetovoima
Vetopäällä kN
0.05
Vetosukalla kN
0.06
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176301708
Reka-koodi
1146542
2x2,5 N
Sähkönumero
Koko
Pakkaus
Jännite
2x2,5 N
Kaapelin nimellishalkaisija mm
12
Kaapelin nimellispaino kg/km
200
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
2
Min. taivutussäde
Asennuksen aikana, kaapeli mm
144
Lopullisessa asennuksessa, kaapeli mm
101
Asennuksen aikana, kaapeli cm
14
Lopullisessa asennuksessa, kaapeli cm
10
Max. vetovoima
Vetopäällä kN
0.08
Vetosukalla kN
0.1
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176301746
Reka-koodi
1146543
2x6 N
Sähkönumero
Koko
Pakkaus
Jännite
2x6 N
Kaapelin nimellishalkaisija mm
14
Kaapelin nimellispaino kg/km
339
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
6
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
2
Min. taivutussäde
Asennuksen aikana, kaapeli mm
168
Lopullisessa asennuksessa, kaapeli mm
118
Asennuksen aikana, kaapeli cm
17
Lopullisessa asennuksessa, kaapeli cm
12
Max. vetovoima
Vetopäällä kN
0.18
Vetosukalla kN
0.24
Vaiheresistanssi 20 °C Ω/km
3,08
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176301784
Reka-koodi
1146545
3G1,5
Sähkönumero
Koko
Pakkaus
Jännite
3G1,5
Kaapelin nimellishalkaisija mm
11
Kaapelin nimellispaino kg/km
181
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
132
Lopullisessa asennuksessa, kaapeli mm
92
Asennuksen aikana, kaapeli cm
13
Lopullisessa asennuksessa, kaapeli cm
9
Max. vetovoima
Vetopäällä kN
0.07
Vetosukalla kN
0.09
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176301869
Reka-koodi
1146547
Kaapelin nimellishalkaisija mm
11
Kaapelin nimellispaino kg/km
181
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
132
Lopullisessa asennuksessa, kaapeli mm
92
Asennuksen aikana, kaapeli cm
13
Lopullisessa asennuksessa, kaapeli cm
9
Max. vetovoima
Vetopäällä kN
0.07
Vetosukalla kN
0.09
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176301876
Reka-koodi
1146547
Kaapelin nimellishalkaisija mm
11
Kaapelin nimellispaino kg/km
181
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
132
Lopullisessa asennuksessa, kaapeli mm
92
Asennuksen aikana, kaapeli cm
13
Lopullisessa asennuksessa, kaapeli cm
9
Max. vetovoima
Vetopäällä kN
0.07
Vetosukalla kN
0.09
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176301852
Reka-koodi
1146547
3G2,5
Sähkönumero
Koko
Pakkaus
Jännite
3G2,5
Kaapelin nimellishalkaisija mm
12
Kaapelin nimellispaino kg/km
223
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
144
Lopullisessa asennuksessa, kaapeli mm
101
Asennuksen aikana, kaapeli cm
14
Lopullisessa asennuksessa, kaapeli cm
10
Max. vetovoima
Vetopäällä kN
0.11
Vetosukalla kN
0.15
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176301913
Reka-koodi
1146548
Kaapelin nimellishalkaisija mm
12
Kaapelin nimellispaino kg/km
223
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
144
Lopullisessa asennuksessa, kaapeli mm
101
Asennuksen aikana, kaapeli cm
14
Lopullisessa asennuksessa, kaapeli cm
10
Max. vetovoima
Vetopäällä kN
0.11
Vetosukalla kN
0.15
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176301906
Reka-koodi
1146548
Kaapelin nimellishalkaisija mm
12
Kaapelin nimellispaino kg/km
223
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
144
Lopullisessa asennuksessa, kaapeli mm
101
Asennuksen aikana, kaapeli cm
14
Lopullisessa asennuksessa, kaapeli cm
10
Max. vetovoima
Vetopäällä kN
0.11
Vetosukalla kN
0.15
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176301890
Reka-koodi
1146548
3G6
Sähkönumero
Koko
Pakkaus
Jännite
3G6
Kaapelin nimellishalkaisija mm
15
Kaapelin nimellispaino kg/km
391
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
6
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
180
Lopullisessa asennuksessa, kaapeli mm
126
Asennuksen aikana, kaapeli cm
18
Lopullisessa asennuksessa, kaapeli cm
13
Max. vetovoima
Vetopäällä kN
0.27
Vetosukalla kN
0.36
Vaiheresistanssi 20 °C Ω/km
3,08
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176301944
Reka-koodi
1146550
3G10
Sähkönumero
Koko
Pakkaus
Jännite
3G10
Kaapelin nimellishalkaisija mm
17
Kaapelin nimellispaino kg/km
541
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
10
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
204
Lopullisessa asennuksessa, kaapeli mm
143
Asennuksen aikana, kaapeli cm
20
Lopullisessa asennuksessa, kaapeli cm
14
Max. vetovoima
Vetopäällä kN
0.45
Vetosukalla kN
0.6
Vaiheresistanssi 20 °C Ω/km
1,83
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176301968
Reka-koodi
1146551
3G16
Sähkönumero
Koko
Pakkaus
Jännite
3G16
Kaapelin nimellishalkaisija mm
19
Kaapelin nimellispaino kg/km
758
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
16
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
228
Lopullisessa asennuksessa, kaapeli mm
160
Asennuksen aikana, kaapeli cm
23
Lopullisessa asennuksessa, kaapeli cm
16
Max. vetovoima
Vetopäällä kN
0.72
Vetosukalla kN
0.96
Vaiheresistanssi 20 °C Ω/km
1,15
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176301982
Reka-koodi
1146552
3G25
Sähkönumero
Koko
Pakkaus
Jännite
3G25
Kaapelin nimellishalkaisija mm
24
Kaapelin nimellispaino kg/km
1172
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
25
Eristeen nimellispaksuus mm
0.9
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
288
Lopullisessa asennuksessa, kaapeli mm
202
Asennuksen aikana, kaapeli cm
29
Lopullisessa asennuksessa, kaapeli cm
20
Max. vetovoima
Vetopäällä kN
1.13
Vetosukalla kN
1.5
Vaiheresistanssi 20 °C Ω/km
0,727
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302002
Reka-koodi
1146553
3G35
Sähkönumero
Koko
Pakkaus
Jännite
3G35
Kaapelin nimellishalkaisija mm
25
Kaapelin nimellispaino kg/km
1514
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
35
Eristeen nimellispaksuus mm
0.9
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
300
Lopullisessa asennuksessa, kaapeli mm
210
Asennuksen aikana, kaapeli cm
30
Lopullisessa asennuksessa, kaapeli cm
21
Max. vetovoima
Vetopäällä kN
1.58
Vetosukalla kN
2.1
Vaiheresistanssi 20 °C Ω/km
0,524
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302026
Reka-koodi
1146554
3G50
Sähkönumero
Koko
Pakkaus
Jännite
3G50
Kaapelin nimellishalkaisija mm
29
Kaapelin nimellispaino kg/km
1993
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
50
Eristeen nimellispaksuus mm
1
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
348
Lopullisessa asennuksessa, kaapeli mm
244
Asennuksen aikana, kaapeli cm
35
Lopullisessa asennuksessa, kaapeli cm
24
Max. vetovoima
Vetopäällä kN
2.25
Vetosukalla kN
3
Vaiheresistanssi 20 °C Ω/km
0,387
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302040
Reka-koodi
1146555
4G1,5
Sähkönumero
Koko
Pakkaus
Jännite
4G1,5
Kaapelin nimellishalkaisija mm
12
Kaapelin nimellispaino kg/km
213
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
144
Lopullisessa asennuksessa, kaapeli mm
101
Asennuksen aikana, kaapeli cm
14
Lopullisessa asennuksessa, kaapeli cm
10
Max. vetovoima
Vetopäällä kN
0.09
Vetosukalla kN
0.12
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302088
Reka-koodi
1146558
4G2,5
Sähkönumero
Koko
Pakkaus
Jännite
4G2,5
Kaapelin nimellishalkaisija mm
13
Kaapelin nimellispaino kg/km
266
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
156
Lopullisessa asennuksessa, kaapeli mm
109
Asennuksen aikana, kaapeli cm
16
Lopullisessa asennuksessa, kaapeli cm
11
Max. vetovoima
Vetopäällä kN
0.15
Vetosukalla kN
0.2
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302125
Reka-koodi
1146559
4G6
Sähkönumero
Koko
Pakkaus
Jännite
4G6
Kaapelin nimellishalkaisija mm
16
Kaapelin nimellispaino kg/km
473
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
6
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
192
Lopullisessa asennuksessa, kaapeli mm
134
Asennuksen aikana, kaapeli cm
19
Lopullisessa asennuksessa, kaapeli cm
13
Max. vetovoima
Vetopäällä kN
0.36
Vetosukalla kN
0.48
Vaiheresistanssi 20 °C Ω/km
3,08
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302163
Reka-koodi
1146561
4G10
Sähkönumero
Koko
Pakkaus
Jännite
4G10
Kaapelin nimellishalkaisija mm
18
Kaapelin nimellispaino kg/km
673
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
10
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
216
Lopullisessa asennuksessa, kaapeli mm
151
Asennuksen aikana, kaapeli cm
22
Lopullisessa asennuksessa, kaapeli cm
15
Max. vetovoima
Vetopäällä kN
0.6
Vetosukalla kN
0.8
Vaiheresistanssi 20 °C Ω/km
1,83
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302187
Reka-koodi
1146562
4G16
Sähkönumero
Koko
Pakkaus
Jännite
4G16
Kaapelin nimellishalkaisija mm
21
Kaapelin nimellispaino kg/km
949
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
16
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
252
Lopullisessa asennuksessa, kaapeli mm
176
Asennuksen aikana, kaapeli cm
25
Lopullisessa asennuksessa, kaapeli cm
18
Max. vetovoima
Vetopäällä kN
0.96
Vetosukalla kN
1.28
Vaiheresistanssi 20 °C Ω/km
1,15
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302200
Reka-koodi
1146563
4G25
Sähkönumero
Koko
Pakkaus
Jännite
4G25
Kaapelin nimellishalkaisija mm
26
Kaapelin nimellispaino kg/km
1489
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
25
Eristeen nimellispaksuus mm
0.9
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
312
Lopullisessa asennuksessa, kaapeli mm
218
Asennuksen aikana, kaapeli cm
31
Lopullisessa asennuksessa, kaapeli cm
22
Max. vetovoima
Vetopäällä kN
1.5
Vetosukalla kN
2
Vaiheresistanssi 20 °C Ω/km
0,727
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302224
Reka-koodi
1146564
4G35
Sähkönumero
Koko
Pakkaus
Jännite
4G35
Kaapelin nimellishalkaisija mm
27
Kaapelin nimellispaino kg/km
1854
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
35
Eristeen nimellispaksuus mm
0.9
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
324
Lopullisessa asennuksessa, kaapeli mm
227
Asennuksen aikana, kaapeli cm
32
Lopullisessa asennuksessa, kaapeli cm
23
Max. vetovoima
Vetopäällä kN
2.1
Vetosukalla kN
2.8
Vaiheresistanssi 20 °C Ω/km
0,524
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302248
Reka-koodi
1146565
4G50
Sähkönumero
Koko
Pakkaus
Jännite
4G50
Kaapelin nimellishalkaisija mm
31
Kaapelin nimellispaino kg/km
2472
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
50
Eristeen nimellispaksuus mm
1
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
372
Lopullisessa asennuksessa, kaapeli mm
260
Asennuksen aikana, kaapeli cm
37
Lopullisessa asennuksessa, kaapeli cm
26
Max. vetovoima
Vetopäällä kN
3
Vetosukalla kN
4
Vaiheresistanssi 20 °C Ω/km
0,387
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302262
Reka-koodi
1146566
5G1,5
Sähkönumero
Koko
Pakkaus
Jännite
5G1,5
Kaapelin nimellishalkaisija mm
13
Kaapelin nimellispaino kg/km
244
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
156
Lopullisessa asennuksessa, kaapeli mm
109
Asennuksen aikana, kaapeli cm
16
Lopullisessa asennuksessa, kaapeli cm
11
Max. vetovoima
Vetopäällä kN
0.11
Vetosukalla kN
0.15
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302316
Reka-koodi
1146569
Kaapelin nimellishalkaisija mm
13
Kaapelin nimellispaino kg/km
244
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
156
Lopullisessa asennuksessa, kaapeli mm
109
Asennuksen aikana, kaapeli cm
16
Lopullisessa asennuksessa, kaapeli cm
11
Max. vetovoima
Vetopäällä kN
0.11
Vetosukalla kN
0.15
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302309
Reka-koodi
1146569
Kaapelin nimellishalkaisija mm
13
Kaapelin nimellispaino kg/km
244
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
156
Lopullisessa asennuksessa, kaapeli mm
109
Asennuksen aikana, kaapeli cm
16
Lopullisessa asennuksessa, kaapeli cm
11
Max. vetovoima
Vetopäällä kN
0.11
Vetosukalla kN
0.15
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302293
Reka-koodi
1146569
5G2,5
Sähkönumero
Koko
Pakkaus
Jännite
5G2,5
Kaapelin nimellishalkaisija mm
14
Kaapelin nimellispaino kg/km
314
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
168
Lopullisessa asennuksessa, kaapeli mm
118
Asennuksen aikana, kaapeli cm
17
Lopullisessa asennuksessa, kaapeli cm
12
Max. vetovoima
Vetopäällä kN
0.19
Vetosukalla kN
0.25
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302354
Reka-koodi
1146570
Kaapelin nimellishalkaisija mm
14
Kaapelin nimellispaino kg/km
314
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
168
Lopullisessa asennuksessa, kaapeli mm
118
Asennuksen aikana, kaapeli cm
17
Lopullisessa asennuksessa, kaapeli cm
12
Max. vetovoima
Vetopäällä kN
0.19
Vetosukalla kN
0.25
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302323
Reka-koodi
1146570
Kaapelin nimellishalkaisija mm
14
Kaapelin nimellispaino kg/km
314
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
168
Lopullisessa asennuksessa, kaapeli mm
118
Asennuksen aikana, kaapeli cm
17
Lopullisessa asennuksessa, kaapeli cm
12
Max. vetovoima
Vetopäällä kN
0.19
Vetosukalla kN
0.25
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302347
Reka-koodi
1146570
5G6
Sähkönumero
Koko
Pakkaus
Jännite
5G6
Kaapelin nimellishalkaisija mm
18
Kaapelin nimellispaino kg/km
568
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
6
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
216
Lopullisessa asennuksessa, kaapeli mm
151
Asennuksen aikana, kaapeli cm
22
Lopullisessa asennuksessa, kaapeli cm
15
Max. vetovoima
Vetopäällä kN
0.45
Vetosukalla kN
0.6
Vaiheresistanssi 20 °C Ω/km
3,08
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302385
Reka-koodi
1146572
5G10
Sähkönumero
Koko
Pakkaus
Jännite
5G10
Kaapelin nimellishalkaisija mm
20
Kaapelin nimellispaino kg/km
807
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
10
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
240
Lopullisessa asennuksessa, kaapeli mm
168
Asennuksen aikana, kaapeli cm
24
Lopullisessa asennuksessa, kaapeli cm
17
Max. vetovoima
Vetopäällä kN
0.75
Vetosukalla kN
1
Vaiheresistanssi 20 °C Ω/km
1,83
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302408
Reka-koodi
1146573
5G16
Sähkönumero
Koko
Pakkaus
Jännite
5G16
Kaapelin nimellishalkaisija mm
23
Kaapelin nimellispaino kg/km
1156
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
16
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
276
Lopullisessa asennuksessa, kaapeli mm
193
Asennuksen aikana, kaapeli cm
28
Lopullisessa asennuksessa, kaapeli cm
19
Max. vetovoima
Vetopäällä kN
1.2
Vetosukalla kN
1.6
Vaiheresistanssi 20 °C Ω/km
1,15
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302422
Reka-koodi
1146574
5G25
Sähkönumero
Koko
Pakkaus
Jännite
5G25
Kaapelin nimellishalkaisija mm
29
Kaapelin nimellispaino kg/km
1850
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
25
Eristeen nimellispaksuus mm
0.9
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
348
Lopullisessa asennuksessa, kaapeli mm
244
Asennuksen aikana, kaapeli cm
35
Lopullisessa asennuksessa, kaapeli cm
24
Max. vetovoima
Vetopäällä kN
1.88
Vetosukalla kN
2.5
Vaiheresistanssi 20 °C Ω/km
0,727
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302446
Reka-koodi
1146575
5G35
Sähkönumero
Koko
Pakkaus
Jännite
5G35
Kaapelin nimellishalkaisija mm
31
Kaapelin nimellispaino kg/km
2321
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
35
Eristeen nimellispaksuus mm
0.9
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
372
Lopullisessa asennuksessa, kaapeli mm
260
Asennuksen aikana, kaapeli cm
37
Lopullisessa asennuksessa, kaapeli cm
26
Max. vetovoima
Vetopäällä kN
2.63
Vetosukalla kN
3.5
Vaiheresistanssi 20 °C Ω/km
0,524
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302460
Reka-koodi
1146576
5G50
Sähkönumero
Koko
Pakkaus
Jännite
5G50
Kaapelin nimellishalkaisija mm
35
Kaapelin nimellispaino kg/km
3137
Johdinmateriaali
Kupari
Johtimen nimellispoikkipinta-ala mm²
50
Eristeen nimellispaksuus mm
1
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
420
Lopullisessa asennuksessa, kaapeli mm
294
Asennuksen aikana, kaapeli cm
42
Lopullisessa asennuksessa, kaapeli cm
29
Max. vetovoima
Vetopäällä kN
3.75
Vetosukalla kN
5
Vaiheresistanssi 20 °C Ω/km
0,387
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176302484
Reka-koodi
1146577
