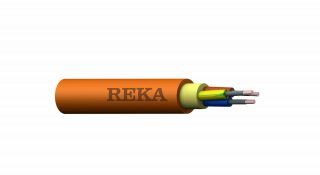

FRHF-XCMK / BFSI

Lataa tuoteryhmädatalehti

Palossa toimiva voimakaapeli kiinteään sisä- ja ulkoasennukseen. Voidaan asentaa suoraan maahan. Kohteisiin, joissa turvallisuus edellyttää hälytys-, ohjaus-, merkinanto- ja energiasyöttöjärjestelmien toimintaa myös tulipalon aikana. Johdineriste on suojattava UV-säteilyltä. Asennus on tehtävä kansallisten asetusten ja määräysten mukaisesti. Kaapeli ei kuulu CPR luokituksen piiriin.

Standardit SFS 5547, HD 604 5 D
Johdin 1,5-6 mm² pyöreä kuparilanka EN/IEC 60228 luokka 1
10-25 mm² pyöreä kupariköysi, EN/IEC 60228 luokka 2
35-240 mm² sektorinmuotoinen kupariköysi, EN/IEC 60228 luokka 2
Eriste Mica-nauha, halogeeniton PEX-muovi
Johtimien tunnistaminen Sininen, ruskea
Ruskea, musta, harmaa
Sininen, ruskea, musta, harmaa
Sisävaippa Välitäyte, halogeeniton
Metallinen kosketussuoja Kuparilangat ja kuparinauha
Ulkovaippa UV-suojattu halogeeniton polyolefiinisekoite
Ulkovaipan väri Oranssi

2x1,5/1,5

Sähkönumero Koko Pakkaus Jännite

2x1,5/1,5

Kaapelin nimellishalkaisija mm 12
Kaapelin nimellispaino kg/km 199
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 1.5
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 2
Min. taivutussäde
Asennuksen aikana, kaapeli mm 144
Lopullisessa asennuksessa, kaapeli mm 101
Asennuksen aikana, kaapeli cm 14
Lopullisessa asennuksessa, kaapeli cm 10
Max. vetovoima
Vetopäällä kN 0.05
Vetosukalla kN 0.06
Vaiheresistanssi 20 °C Ω/km 12,1
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 12,1
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307694
Reka-koodi 1146810

2x2,5/2,5

Sähkönumero Koko Pakkaus Jännite

2x2,5/2,5

Kaapelin nimellishalkaisija mm 13
Kaapelin nimellispaino kg/km 244
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 2.5
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 2
Min. taivutussäde
Asennuksen aikana, kaapeli mm 156
Lopullisessa asennuksessa, kaapeli mm 109
Asennuksen aikana, kaapeli cm 16
Lopullisessa asennuksessa, kaapeli cm 11
Max. vetovoima
Vetopäällä kN 0.08
Vetosukalla kN 0.1
Vaiheresistanssi 20 °C Ω/km 7,41
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 7,41
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307700
Reka-koodi 1146811

2x4/4

Sähkönumero Koko Pakkaus Jännite

2x4/4

Kaapelin nimellishalkaisija mm 15
Kaapelin nimellispaino kg/km 330
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 4
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 2
Min. taivutussäde
Asennuksen aikana, kaapeli mm 180
Lopullisessa asennuksessa, kaapeli mm 126
Asennuksen aikana, kaapeli cm 18
Lopullisessa asennuksessa, kaapeli cm 13
Max. vetovoima
Vetopäällä kN 0.12
Vetosukalla kN 0.16
Vaiheresistanssi 20 °C Ω/km 4,61
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 4,61
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307717
Reka-koodi 1146812

2x6/6

Sähkönumero Koko Pakkaus Jännite

2x6/6

Kaapelin nimellishalkaisija mm 16
Kaapelin nimellispaino kg/km 431
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 6
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 2
Min. taivutussäde
Asennuksen aikana, kaapeli mm 192
Lopullisessa asennuksessa, kaapeli mm 134
Asennuksen aikana, kaapeli cm 19
Lopullisessa asennuksessa, kaapeli cm 13
Max. vetovoima
Vetopäällä kN 0.18
Vetosukalla kN 0.24
Vaiheresistanssi 20 °C Ω/km 3,08
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 3,08
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307724
Reka-koodi 1146813

2x10/10

Sähkönumero Koko Pakkaus Jännite

2x10/10

Kaapelin nimellishalkaisija mm 19
Kaapelin nimellispaino kg/km 619
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 10
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 2
Min. taivutussäde
Asennuksen aikana, kaapeli mm 228
Lopullisessa asennuksessa, kaapeli mm 160
Asennuksen aikana, kaapeli cm 23
Lopullisessa asennuksessa, kaapeli cm 16
Max. vetovoima
Vetopäällä kN 0.3
Vetosukalla kN 0.4
Vaiheresistanssi 20 °C Ω/km 1,83
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,83
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307731
Reka-koodi 1146814

2x16/16

Sähkönumero Koko Pakkaus Jännite

2x16/16

Kaapelin nimellishalkaisija mm 21
Kaapelin nimellispaino kg/km 863
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 16
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 2
Min. taivutussäde
Asennuksen aikana, kaapeli mm 252
Lopullisessa asennuksessa, kaapeli mm 176
Asennuksen aikana, kaapeli cm 25
Lopullisessa asennuksessa, kaapeli cm 18
Max. vetovoima
Vetopäällä kN 0.48
Vetosukalla kN 0.64
Vaiheresistanssi 20 °C Ω/km 1,15
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307748
Reka-koodi 1146815

2x25/16

Sähkönumero Koko Pakkaus Jännite

2x25/16

Kaapelin nimellishalkaisija mm 26
Kaapelin nimellispaino kg/km 1189
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 25
Eristeen nimellispaksuus mm 0.9
Johdinten lukumäärä 2
Min. taivutussäde
Asennuksen aikana, kaapeli mm 312
Lopullisessa asennuksessa, kaapeli mm 218
Asennuksen aikana, kaapeli cm 31
Lopullisessa asennuksessa, kaapeli cm 22
Max. vetovoima
Vetopäällä kN 0.75
Vetosukalla kN 1
Vaiheresistanssi 20 °C Ω/km 0,727
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307755
Reka-koodi 1146816

3x1,5/1,5

Sähkönumero Koko Pakkaus Jännite

3x1,5/1,5

Kaapelin nimellishalkaisija mm 13
Kaapelin nimellispaino kg/km 221
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 1.5
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 156
Lopullisessa asennuksessa, kaapeli mm 109
Asennuksen aikana, kaapeli cm 16
Lopullisessa asennuksessa, kaapeli cm 11
Max. vetovoima
Vetopäällä kN 0.07
Vetosukalla kN 0.09
Vaiheresistanssi 20 °C Ω/km 12,1
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 12,1
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307762
Reka-koodi 1146819

3x2,5/2,5

Sähkönumero Koko Pakkaus Jännite

3x2,5/2,5

Kaapelin nimellishalkaisija mm 14
Kaapelin nimellispaino kg/km 275
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 2.5
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 168
Lopullisessa asennuksessa, kaapeli mm 118
Asennuksen aikana, kaapeli cm 17
Lopullisessa asennuksessa, kaapeli cm 12
Max. vetovoima
Vetopäällä kN 0.11
Vetosukalla kN 0.15
Vaiheresistanssi 20 °C Ω/km 7,41
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 7,41
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307779
Reka-koodi 1146820

3x4/4

Sähkönumero Koko Pakkaus Jännite

3x4/4

Kaapelin nimellishalkaisija mm 16
Kaapelin nimellispaino kg/km 384
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 4
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 192
Lopullisessa asennuksessa, kaapeli mm 134
Asennuksen aikana, kaapeli cm 19
Lopullisessa asennuksessa, kaapeli cm 13
Max. vetovoima
Vetopäällä kN 0.18
Vetosukalla kN 0.24
Vaiheresistanssi 20 °C Ω/km 4,61
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 4,61
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307786
Reka-koodi 1146821

3x6/6

Sähkönumero Koko Pakkaus Jännite

3x6/6

Kaapelin nimellishalkaisija mm 17
Kaapelin nimellispaino kg/km 487
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 6
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 204
Lopullisessa asennuksessa, kaapeli mm 143
Asennuksen aikana, kaapeli cm 20
Lopullisessa asennuksessa, kaapeli cm 14
Max. vetovoima
Vetopäällä kN 0.27
Vetosukalla kN 0.36
Vaiheresistanssi 20 °C Ω/km 3,08
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 3,08
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307793
Reka-koodi 1146822

3x10/10

Sähkönumero Koko Pakkaus Jännite

3x10/10

Kaapelin nimellishalkaisija mm 20
Kaapelin nimellispaino kg/km 703
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 10
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 240
Lopullisessa asennuksessa, kaapeli mm 168
Asennuksen aikana, kaapeli cm 24
Lopullisessa asennuksessa, kaapeli cm 17
Max. vetovoima
Vetopäällä kN 0.45
Vetosukalla kN 0.6
Vaiheresistanssi 20 °C Ω/km 1,83
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,83
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307809
Reka-koodi 1146823

3x16/16

Sähkönumero Koko Pakkaus Jännite

3x16/16

Kaapelin nimellishalkaisija mm 23
Kaapelin nimellispaino kg/km 1006
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 16
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 276
Lopullisessa asennuksessa, kaapeli mm 193
Asennuksen aikana, kaapeli cm 28
Lopullisessa asennuksessa, kaapeli cm 19
Max. vetovoima
Vetopäällä kN 0.72
Vetosukalla kN 0.96
Vaiheresistanssi 20 °C Ω/km 1,15
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307816
Reka-koodi 1146824

3x25/16

Sähkönumero Koko Pakkaus Jännite

3x25/16

Kaapelin nimellishalkaisija mm 26
Kaapelin nimellispaino kg/km 1370
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 25
Eristeen nimellispaksuus mm 0.9
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 312
Lopullisessa asennuksessa, kaapeli mm 218
Asennuksen aikana, kaapeli cm 31
Lopullisessa asennuksessa, kaapeli cm 22
Max. vetovoima
Vetopäällä kN 1.13
Vetosukalla kN 1.5
Vaiheresistanssi 20 °C Ω/km 0,727
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307823
Reka-koodi 1146825

3x35/16

Sähkönumero Koko Pakkaus Jännite

3x35/16

Kaapelin nimellishalkaisija mm 26
Kaapelin nimellispaino kg/km 1478
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 35
Eristeen nimellispaksuus mm 0.9
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 312
Lopullisessa asennuksessa, kaapeli mm 218
Asennuksen aikana, kaapeli cm 31
Lopullisessa asennuksessa, kaapeli cm 22
Max. vetovoima
Vetopäällä kN 1.58
Vetosukalla kN 2.1
Vaiheresistanssi 20 °C Ω/km 0,524
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307830
Reka-koodi 1146826

3x50/25

Sähkönumero Koko Pakkaus Jännite

3x50/25

Kaapelin nimellishalkaisija mm 30
Kaapelin nimellispaino kg/km 2083
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 50
Eristeen nimellispaksuus mm 1
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 360
Lopullisessa asennuksessa, kaapeli mm 252
Asennuksen aikana, kaapeli cm 36
Lopullisessa asennuksessa, kaapeli cm 25
Max. vetovoima
Vetopäällä kN 2.25
Vetosukalla kN 3
Vaiheresistanssi 20 °C Ω/km 0,387
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,727
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307847
Reka-koodi 1146827

3x70/35

Sähkönumero Koko Pakkaus Jännite

3x70/35

Kaapelin nimellishalkaisija mm 34
Kaapelin nimellispaino kg/km 2883
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 70
Eristeen nimellispaksuus mm 1.1
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 408
Lopullisessa asennuksessa, kaapeli mm 286
Asennuksen aikana, kaapeli cm 41
Lopullisessa asennuksessa, kaapeli cm 29
Max. vetovoima
Vetopäällä kN 3.15
Vetosukalla kN 4.2
Vaiheresistanssi 20 °C Ω/km 0,268
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,524
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307854
Reka-koodi 1146828

3x95/50

Sähkönumero Koko Pakkaus Jännite

3x95/50

Kaapelin nimellishalkaisija mm 37
Kaapelin nimellispaino kg/km 3645
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 95
Eristeen nimellispaksuus mm 1.1
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 444
Lopullisessa asennuksessa, kaapeli mm 311
Asennuksen aikana, kaapeli cm 44
Lopullisessa asennuksessa, kaapeli cm 31
Max. vetovoima
Vetopäällä kN 4.28
Vetosukalla kN 5.7
Vaiheresistanssi 20 °C Ω/km 0,193
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,387
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307861
Reka-koodi 1146829

3x120/70

Sähkönumero Koko Pakkaus Jännite

3x120/70

Kaapelin nimellishalkaisija mm 40
Kaapelin nimellispaino kg/km 4645
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 120
Eristeen nimellispaksuus mm 1.2
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 480
Lopullisessa asennuksessa, kaapeli mm 336
Asennuksen aikana, kaapeli cm 48
Lopullisessa asennuksessa, kaapeli cm 34
Max. vetovoima
Vetopäällä kN 5.4
Vetosukalla kN 7.2
Vaiheresistanssi 20 °C Ω/km 0,153
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,268
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307878
Reka-koodi 1146830

3x150/70

Sähkönumero Koko Pakkaus Jännite

3x150/70

Kaapelin nimellishalkaisija mm 43
Kaapelin nimellispaino kg/km 5530
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 150
Eristeen nimellispaksuus mm 1.4
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 516
Lopullisessa asennuksessa, kaapeli mm 361
Asennuksen aikana, kaapeli cm 52
Lopullisessa asennuksessa, kaapeli cm 36
Max. vetovoima
Vetopäällä kN 6.75
Vetosukalla kN 8.5
Vaiheresistanssi 20 °C Ω/km 0,124
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,268
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307885
Reka-koodi 1146831

3x185/95

Sähkönumero Koko Pakkaus Jännite

3x185/95

Kaapelin nimellishalkaisija mm 50
Kaapelin nimellispaino kg/km 7132
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 185
Eristeen nimellispaksuus mm 1.6
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 600
Lopullisessa asennuksessa, kaapeli mm 420
Asennuksen aikana, kaapeli cm 60
Lopullisessa asennuksessa, kaapeli cm 42
Max. vetovoima
Vetopäällä kN 8.32
Vetosukalla kN 8.5
Vaiheresistanssi 20 °C Ω/km 0,0991
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,193
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307892
Reka-koodi 1146832

3x240/120

Sähkönumero Koko Pakkaus Jännite

3x240/120

Kaapelin nimellishalkaisija mm 56
Kaapelin nimellispaino kg/km 9233
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 240
Eristeen nimellispaksuus mm 1.7
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 672
Lopullisessa asennuksessa, kaapeli mm 470
Asennuksen aikana, kaapeli cm 67
Lopullisessa asennuksessa, kaapeli cm 47
Max. vetovoima
Vetopäällä kN 10.8
Vetosukalla kN 8.5
Vaiheresistanssi 20 °C Ω/km 0,0754
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,153
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307908
Reka-koodi 1146833

4x1,5/1,5

Sähkönumero Koko Pakkaus Jännite

4x1,5/1,5

Kaapelin nimellishalkaisija mm 14
Kaapelin nimellispaino kg/km 274
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 1.5
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 168
Lopullisessa asennuksessa, kaapeli mm 118
Asennuksen aikana, kaapeli cm 17
Lopullisessa asennuksessa, kaapeli cm 12
Max. vetovoima
Vetopäällä kN 0.09
Vetosukalla kN 0.12
Vaiheresistanssi 20 °C Ω/km 12,1
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 12,1
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307915
Reka-koodi 1146835

4x2,5/2,5

Sähkönumero Koko Pakkaus Jännite

4x2,5/2,5

Kaapelin nimellishalkaisija mm 15
Kaapelin nimellispaino kg/km 340
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 2.5
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 180
Lopullisessa asennuksessa, kaapeli mm 126
Asennuksen aikana, kaapeli cm 18
Lopullisessa asennuksessa, kaapeli cm 13
Max. vetovoima
Vetopäällä kN 0.15
Vetosukalla kN 0.2
Vaiheresistanssi 20 °C Ω/km 7,41
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 7,41
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307922
Reka-koodi 1146836

4x4/4

Sähkönumero Koko Pakkaus Jännite

4x4/4

Kaapelin nimellishalkaisija mm 17
Kaapelin nimellispaino kg/km 445
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 4
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 204
Lopullisessa asennuksessa, kaapeli mm 143
Asennuksen aikana, kaapeli cm 20
Lopullisessa asennuksessa, kaapeli cm 14
Max. vetovoima
Vetopäällä kN 0.24
Vetosukalla kN 0.32
Vaiheresistanssi 20 °C Ω/km 4,61
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 4,61
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307939
Reka-koodi 1146837

4x6/6

Sähkönumero Koko Pakkaus Jännite

4x6/6

Kaapelin nimellishalkaisija mm 18
Kaapelin nimellispaino kg/km 570
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 6
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 216
Lopullisessa asennuksessa, kaapeli mm 151
Asennuksen aikana, kaapeli cm 22
Lopullisessa asennuksessa, kaapeli cm 15
Max. vetovoima
Vetopäällä kN 0.36
Vetosukalla kN 0.48
Vaiheresistanssi 20 °C Ω/km 3,08
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 3,08
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307946
Reka-koodi 1146838

4x10/10

Sähkönumero Koko Pakkaus Jännite

4x10/10

Kaapelin nimellishalkaisija mm 21
Kaapelin nimellispaino kg/km 829
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 10
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 252
Lopullisessa asennuksessa, kaapeli mm 176
Asennuksen aikana, kaapeli cm 25
Lopullisessa asennuksessa, kaapeli cm 18
Max. vetovoima
Vetopäällä kN 0.6
Vetosukalla kN 0.8
Vaiheresistanssi 20 °C Ω/km 1,83
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,83
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307953
Reka-koodi 1146839

4x16/16

Sähkönumero Koko Pakkaus Jännite

4x16/16

Kaapelin nimellishalkaisija mm 24
Kaapelin nimellispaino kg/km 1174
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 16
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 288
Lopullisessa asennuksessa, kaapeli mm 202
Asennuksen aikana, kaapeli cm 29
Lopullisessa asennuksessa, kaapeli cm 20
Max. vetovoima
Vetopäällä kN 0.96
Vetosukalla kN 1.28
Vaiheresistanssi 20 °C Ω/km 1,15
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307960
Reka-koodi 1146840

4x25/16

Sähkönumero Koko Pakkaus Jännite

4x25/16

Kaapelin nimellishalkaisija mm 29
Kaapelin nimellispaino kg/km 1658
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 25
Eristeen nimellispaksuus mm 0.9
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 348
Lopullisessa asennuksessa, kaapeli mm 244
Asennuksen aikana, kaapeli cm 35
Lopullisessa asennuksessa, kaapeli cm 24
Max. vetovoima
Vetopäällä kN 1.5
Vetosukalla kN 2
Vaiheresistanssi 20 °C Ω/km 0,727
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307977
Reka-koodi 1146841

4x35/16

Sähkönumero Koko Pakkaus Jännite

4x35/16

Kaapelin nimellishalkaisija mm 29
Kaapelin nimellispaino kg/km 1876
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 35
Eristeen nimellispaksuus mm 0.9
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 348
Lopullisessa asennuksessa, kaapeli mm 244
Asennuksen aikana, kaapeli cm 35
Lopullisessa asennuksessa, kaapeli cm 24
Max. vetovoima
Vetopäällä kN 2.1
Vetosukalla kN 2.8
Vaiheresistanssi 20 °C Ω/km 0,524
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307984
Reka-koodi 1146842

4x50/25

Sähkönumero Koko Pakkaus Jännite

4x50/25

Kaapelin nimellishalkaisija mm 33
Kaapelin nimellispaino kg/km 2548
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 50
Eristeen nimellispaksuus mm 1
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 396
Lopullisessa asennuksessa, kaapeli mm 277
Asennuksen aikana, kaapeli cm 40
Lopullisessa asennuksessa, kaapeli cm 28
Max. vetovoima
Vetopäällä kN 3
Vetosukalla kN 4
Vaiheresistanssi 20 °C Ω/km 0,387
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,727
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176307991
Reka-koodi 1146843

4x70/35

Sähkönumero Koko Pakkaus Jännite

4x70/35

Kaapelin nimellishalkaisija mm 35
Kaapelin nimellispaino kg/km 3452
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 70
Eristeen nimellispaksuus mm 1.1
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 420
Lopullisessa asennuksessa, kaapeli mm 294
Asennuksen aikana, kaapeli cm 42
Lopullisessa asennuksessa, kaapeli cm 29
Max. vetovoima
Vetopäällä kN 4.2
Vetosukalla kN 5.6
Vaiheresistanssi 20 °C Ω/km 0,268
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,524
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176308004
Reka-koodi 1146844

4x95/50

Sähkönumero Koko Pakkaus Jännite

4x95/50

Kaapelin nimellishalkaisija mm 41
Kaapelin nimellispaino kg/km 4611
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 95
Eristeen nimellispaksuus mm 1.1
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 492
Lopullisessa asennuksessa, kaapeli mm 344
Asennuksen aikana, kaapeli cm 49
Lopullisessa asennuksessa, kaapeli cm 34
Max. vetovoima
Vetopäällä kN 5.7
Vetosukalla kN 7.6
Vaiheresistanssi 20 °C Ω/km 0,193
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,387
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176308011
Reka-koodi 1146845

4x120/70

Sähkönumero Koko Pakkaus Jännite

4x120/70

Kaapelin nimellishalkaisija mm 44
Kaapelin nimellispaino kg/km 5773
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 120
Eristeen nimellispaksuus mm 1.2
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 528
Lopullisessa asennuksessa, kaapeli mm 370
Asennuksen aikana, kaapeli cm 53
Lopullisessa asennuksessa, kaapeli cm 37
Max. vetovoima
Vetopäällä kN 7.2
Vetosukalla kN 8.5
Vaiheresistanssi 20 °C Ω/km 0,153
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,268
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176308028
Reka-koodi 1146846

4x150/70

Sähkönumero Koko Pakkaus Jännite

4x150/70

Kaapelin nimellishalkaisija mm 49
Kaapelin nimellispaino kg/km 7006
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 150
Eristeen nimellispaksuus mm 1.4
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 588
Lopullisessa asennuksessa, kaapeli mm 412
Asennuksen aikana, kaapeli cm 59
Lopullisessa asennuksessa, kaapeli cm 41
Max. vetovoima
Vetopäällä kN 9
Vetosukalla kN 8.5
Vaiheresistanssi 20 °C Ω/km 0,124
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,268
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176308035
Reka-koodi 1146847

4x185/95

Sähkönumero Koko Pakkaus Jännite

4x185/95

Kaapelin nimellishalkaisija mm 57
Kaapelin nimellispaino kg/km 9067
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 185
Eristeen nimellispaksuus mm 1.6
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 684
Lopullisessa asennuksessa, kaapeli mm 479
Asennuksen aikana, kaapeli cm 68
Lopullisessa asennuksessa, kaapeli cm 48
Max. vetovoima
Vetopäällä kN 11.1
Vetosukalla kN 8.5
Vaiheresistanssi 20 °C Ω/km 0,0991
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,193
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176308042
Reka-koodi 1146848

4x240/120

Sähkönumero Koko Pakkaus Jännite

4x240/120

Kaapelin nimellishalkaisija mm 62
Kaapelin nimellispaino kg/km 11641
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 240
Eristeen nimellispaksuus mm 1.7
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 744
Lopullisessa asennuksessa, kaapeli mm 521
Asennuksen aikana, kaapeli cm 74
Lopullisessa asennuksessa, kaapeli cm 52
Max. vetovoima
Vetopäällä kN 14.4
Vetosukalla kN 8.5
Vaiheresistanssi 20 °C Ω/km 0,0754
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,153
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6438176308059
Reka-koodi 1146849
