KJAAM-ARM
Lataa tuoteryhmädatalehti

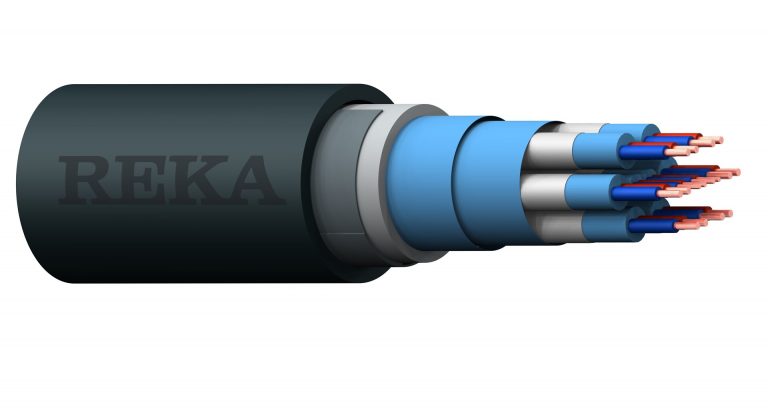

Instrumentointikaapeli kiinteään sisä- ja ulkoasennukseen. Voidaan asentaa suoraan maahan. Armeerattu kaapeli antaa erinomaisen suojan jyrsijöitä ja mekaanista rasitusta vastaan. EMC-suojattu kaapeli tarjoaa erinomaisen suojan sähkömagneettisia häiriöitä vastaan. Asennus on tehtävä kansallisten asetusten ja määräysten mukaisesti. Kaapeli on paloa levittämätön CPR-luokassa Eca.
| Standardit | EN 50288-7 |
|---|---|
| Käyttäytyminen palossa | Eca |
| CPR - DoP | 2017051_DOP.pdf |
| Johdin | Pyöreä tinattu kupariköysi, EN/IEC 60228 luokka 2 |
| Eriste | Halogeeniton polyeteeni |
| Johtimien tunnistaminen | Sininen, punainen |
| Parisuoja | Alumiininauha ja maadoitusjohdin |
| Kertaus | Eristetyt johtimet kerrattu pareiksi. Värit pareissa sininen ja punainen. Parit merkitty juoksevalla numeronauhalla. |
| Sisävaippa | Välivaippa, halogeeniton sekoite |
| Yhteissuoja | Kaksi alumiininauhaa ja maadoitusjohdin (tinattu kupari, nauhojen välissä) |
| Armeeraus | Sinkitty teräspeltiarmeeraus |
| Ulkovaippa | UV-suojattu halogeeniton polyolefiinisekoite |
| Ulkovaipan väri | Musta |
4x(2+1)x0,5 BK
Sähkönumero
Koko
Pakkaus
Jännite
4x(2+1)x0,5 BK
Kaapelin nimellishalkaisija mm
14
Kaapelin nimellispaino kg/km
291
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
8
Min. taivutussäde
Asennuksen aikana, kaapeli mm
203
Lopullisessa asennuksessa, kaapeli mm
136
Asennuksen aikana, kaapeli cm
20
Lopullisessa asennuksessa, kaapeli cm
14
Max. vetovoima
Vetopäällä kN
0.2
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410002654547
Reka-koodi
1147614
Kaapelin nimellishalkaisija mm
14
Kaapelin nimellispaino kg/km
291
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
8
Min. taivutussäde
Asennuksen aikana, kaapeli mm
203
Lopullisessa asennuksessa, kaapeli mm
136
Asennuksen aikana, kaapeli cm
20
Lopullisessa asennuksessa, kaapeli cm
14
Max. vetovoima
Vetopäällä kN
0.2
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410002654172
Reka-koodi
1147614
8x(2+1)x0,5 BK
Sähkönumero
Koko
Pakkaus
Jännite
8x(2+1)x0,5 BK
Kaapelin nimellishalkaisija mm
19
Kaapelin nimellispaino kg/km
478
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
16
Min. taivutussäde
Asennuksen aikana, kaapeli mm
280
Lopullisessa asennuksessa, kaapeli mm
187
Asennuksen aikana, kaapeli cm
28
Lopullisessa asennuksessa, kaapeli cm
19
Max. vetovoima
Vetopäällä kN
0.4
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410002654585
Reka-koodi
1147618
Kaapelin nimellishalkaisija mm
19
Kaapelin nimellispaino kg/km
478
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
16
Min. taivutussäde
Asennuksen aikana, kaapeli mm
280
Lopullisessa asennuksessa, kaapeli mm
187
Asennuksen aikana, kaapeli cm
28
Lopullisessa asennuksessa, kaapeli cm
19
Max. vetovoima
Vetopäällä kN
0.4
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410002654189
Reka-koodi
1147618
12x(2+1)x0,5 BK
Sähkönumero
Koko
Pakkaus
Jännite
12x(2+1)x0,5 BK
Kaapelin nimellishalkaisija mm
21
Kaapelin nimellispaino kg/km
592
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
24
Min. taivutussäde
Asennuksen aikana, kaapeli mm
310
Lopullisessa asennuksessa, kaapeli mm
207
Asennuksen aikana, kaapeli cm
31
Lopullisessa asennuksessa, kaapeli cm
21
Max. vetovoima
Vetopäällä kN
0.6
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410002654622
Reka-koodi
1147622
Kaapelin nimellishalkaisija mm
21
Kaapelin nimellispaino kg/km
592
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
24
Min. taivutussäde
Asennuksen aikana, kaapeli mm
310
Lopullisessa asennuksessa, kaapeli mm
207
Asennuksen aikana, kaapeli cm
31
Lopullisessa asennuksessa, kaapeli cm
21
Max. vetovoima
Vetopäällä kN
0.6
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410002654196
Reka-koodi
1147622
24x(2+1)x0,5 BK
Sähkönumero
Koko
Pakkaus
Jännite
24x(2+1)x0,5 BK
Kaapelin nimellishalkaisija mm
28
Kaapelin nimellispaino kg/km
1005
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
48
Min. taivutussäde
Asennuksen aikana, kaapeli mm
425
Lopullisessa asennuksessa, kaapeli mm
283
Asennuksen aikana, kaapeli cm
42
Lopullisessa asennuksessa, kaapeli cm
28
Max. vetovoima
Vetopäällä kN
1.2
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410002654202
Reka-koodi
1147634
Kaapelin nimellishalkaisija mm
28
Kaapelin nimellispaino kg/km
1005
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
48
Min. taivutussäde
Asennuksen aikana, kaapeli mm
425
Lopullisessa asennuksessa, kaapeli mm
283
Asennuksen aikana, kaapeli cm
42
Lopullisessa asennuksessa, kaapeli cm
28
Max. vetovoima
Vetopäällä kN
1.2
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410002654745
Reka-koodi
1147634
48x(2+1)x0,5 BK
Sähkönumero
Koko
Pakkaus
Jännite
48x(2+1)x0,5 BK
Kaapelin nimellishalkaisija mm
38
Kaapelin nimellispaino kg/km
1703
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
96
Min. taivutussäde
Asennuksen aikana, kaapeli mm
566
Lopullisessa asennuksessa, kaapeli mm
377
Asennuksen aikana, kaapeli cm
57
Lopullisessa asennuksessa, kaapeli cm
38
Max. vetovoima
Vetopäällä kN
2.4
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410002654219
Reka-koodi
1147650
Kaapelin nimellishalkaisija mm
38
Kaapelin nimellispaino kg/km
1703
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
96
Min. taivutussäde
Asennuksen aikana, kaapeli mm
566
Lopullisessa asennuksessa, kaapeli mm
377
Asennuksen aikana, kaapeli cm
57
Lopullisessa asennuksessa, kaapeli cm
38
Max. vetovoima
Vetopäällä kN
2.4
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410002654981
Reka-koodi
1147650
