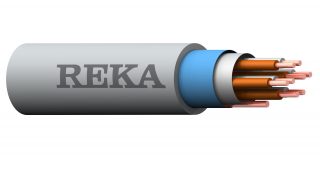

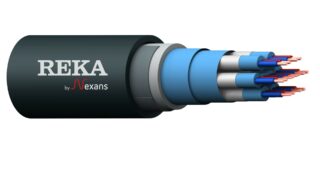

KJAAM-HF C
Lataa tuoteryhmädatalehti
Instrumentointikaapeli kiinteään sisä- ja ulkoasennukseen. Ei maahan eikä suoraan betonivaluun. Soveltuu rakennusten uloskäytäviin ja lääkintätiloihin standardin SFS 6000 vaatimusten mukaisesti. EMC-suojattu kaapeli tarjoaa erinomaisen suojan sähkömagneettisia häiriöitä vastaan. Asennus on tehtävä kansallisten asetusten ja määräysten mukaisesti. Kaapeli on halogeeniton ja paloa levittämätön CPR-luokassa Cca-s1,d1,a1.
| Standardit | EN 50288-7 |
|---|---|
| Käyttäytyminen palossa | Cca-s1,d1,a1 |
| CPR - DoP | 2019008_DOP.pdf |
| Johdin | Pyöreä tinattu kupariköysi, EN/IEC 60228 luokka 2 |
| Eriste | Halogeeniton polyeteeni |
| Johtimien tunnistaminen | Sininen, punainen |
| Parikertaus | Eristetyt johtimet kerrattu yhteen parittain |
| Parisuoja | Alumiininauha ja maadoitusjohdin |
| Kertaus | Eristetyt johtimet kerrattu pareiksi. Värit pareissa sininen ja punainen. Parit merkitty juoksevalla numeronauhalla. |
| Sisävaippa | Halogeeniton välitäyte |
| Yhteissuoja | Kaksi alumiininauhaa ja maadoitusjohdin (tinattu kupari, nauhojen välissä) |
| Ulkovaippa | UV-suojattu halogeeniton polyolefiinisekoite |
| Ulkovaipan väri | Harmaa |
1x(2+1)x0,5 GY
Sähkönumero
Koko
Pakkaus
Jännite
1x(2+1)x0,5 GY
Kaapelin nimellishalkaisija mm
7
Kaapelin nimellispaino kg/km
56
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
2
Min. taivutussäde
Asennuksen aikana, kaapeli mm
105
Lopullisessa asennuksessa, kaapeli mm
70
Asennuksen aikana, kaapeli cm
11
Lopullisessa asennuksessa, kaapeli cm
7
Max. vetovoima
Vetopäällä kN
0.05
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176304822
Reka-koodi
1147171
Kaapelin nimellishalkaisija mm
7
Kaapelin nimellispaino kg/km
56
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
2
Min. taivutussäde
Asennuksen aikana, kaapeli mm
105
Lopullisessa asennuksessa, kaapeli mm
70
Asennuksen aikana, kaapeli cm
11
Lopullisessa asennuksessa, kaapeli cm
7
Max. vetovoima
Vetopäällä kN
0.05
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176304839
Reka-koodi
1147171
2x(2+1)x0,5 GY
Sähkönumero
Koko
Pakkaus
Jännite
2x(2+1)x0,5 GY
Kaapelin nimellishalkaisija mm
10
Kaapelin nimellispaino kg/km
120
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
150
Lopullisessa asennuksessa, kaapeli mm
100
Asennuksen aikana, kaapeli cm
15
Lopullisessa asennuksessa, kaapeli cm
10
Max. vetovoima
Vetopäällä kN
0.1
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176304846
Reka-koodi
1147172
Kaapelin nimellishalkaisija mm
10
Kaapelin nimellispaino kg/km
120
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
150
Lopullisessa asennuksessa, kaapeli mm
100
Asennuksen aikana, kaapeli cm
15
Lopullisessa asennuksessa, kaapeli cm
10
Max. vetovoima
Vetopäällä kN
0.1
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176304853
Reka-koodi
1147172
4x(2+1)x0,5 GY
Sähkönumero
Koko
Pakkaus
Jännite
4x(2+1)x0,5 GY
Kaapelin nimellishalkaisija mm
12
Kaapelin nimellispaino kg/km
173
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
8
Min. taivutussäde
Asennuksen aikana, kaapeli mm
180
Lopullisessa asennuksessa, kaapeli mm
120
Asennuksen aikana, kaapeli cm
18
Lopullisessa asennuksessa, kaapeli cm
12
Max. vetovoima
Vetopäällä kN
0.2
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176304860
Reka-koodi
1147174
Kaapelin nimellishalkaisija mm
12
Kaapelin nimellispaino kg/km
173
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
8
Min. taivutussäde
Asennuksen aikana, kaapeli mm
180
Lopullisessa asennuksessa, kaapeli mm
120
Asennuksen aikana, kaapeli cm
18
Lopullisessa asennuksessa, kaapeli cm
12
Max. vetovoima
Vetopäällä kN
0.2
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176304877
Reka-koodi
1147174
8x(2+1)x0,5 GY
Sähkönumero
Koko
Pakkaus
Jännite
8x(2+1)x0,5 GY
Kaapelin nimellishalkaisija mm
16
Kaapelin nimellispaino kg/km
296
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
16
Min. taivutussäde
Asennuksen aikana, kaapeli mm
240
Lopullisessa asennuksessa, kaapeli mm
160
Asennuksen aikana, kaapeli cm
24
Lopullisessa asennuksessa, kaapeli cm
16
Max. vetovoima
Vetopäällä kN
0.4
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176304891
Reka-koodi
1147178
Kaapelin nimellishalkaisija mm
16
Kaapelin nimellispaino kg/km
296
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
16
Min. taivutussäde
Asennuksen aikana, kaapeli mm
240
Lopullisessa asennuksessa, kaapeli mm
160
Asennuksen aikana, kaapeli cm
24
Lopullisessa asennuksessa, kaapeli cm
16
Max. vetovoima
Vetopäällä kN
0.4
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176304884
Reka-koodi
1147178
12x(2+1)x0,5 GY
Sähkönumero
Koko
Pakkaus
Jännite
12x(2+1)x0,5 GY
Kaapelin nimellishalkaisija mm
19
Kaapelin nimellispaino kg/km
413
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
24
Min. taivutussäde
Asennuksen aikana, kaapeli mm
285
Lopullisessa asennuksessa, kaapeli mm
190
Asennuksen aikana, kaapeli cm
29
Lopullisessa asennuksessa, kaapeli cm
19
Max. vetovoima
Vetopäällä kN
0.6
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176304914
Reka-koodi
1147182
Kaapelin nimellishalkaisija mm
19
Kaapelin nimellispaino kg/km
413
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
24
Min. taivutussäde
Asennuksen aikana, kaapeli mm
285
Lopullisessa asennuksessa, kaapeli mm
190
Asennuksen aikana, kaapeli cm
29
Lopullisessa asennuksessa, kaapeli cm
19
Max. vetovoima
Vetopäällä kN
0.6
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176304907
Reka-koodi
1147182
24x(2+1)x0,5 GY
Sähkönumero
Koko
Pakkaus
Jännite
24x(2+1)x0,5 GY
Kaapelin nimellishalkaisija mm
26
Kaapelin nimellispaino kg/km
751
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
48
Min. taivutussäde
Asennuksen aikana, kaapeli mm
390
Lopullisessa asennuksessa, kaapeli mm
260
Asennuksen aikana, kaapeli cm
39
Lopullisessa asennuksessa, kaapeli cm
26
Max. vetovoima
Vetopäällä kN
1.2
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176304945
Reka-koodi
1147194
Kaapelin nimellishalkaisija mm
26
Kaapelin nimellispaino kg/km
751
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
48
Min. taivutussäde
Asennuksen aikana, kaapeli mm
390
Lopullisessa asennuksessa, kaapeli mm
260
Asennuksen aikana, kaapeli cm
39
Lopullisessa asennuksessa, kaapeli cm
26
Max. vetovoima
Vetopäällä kN
1.2
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176304952
Reka-koodi
1147194
