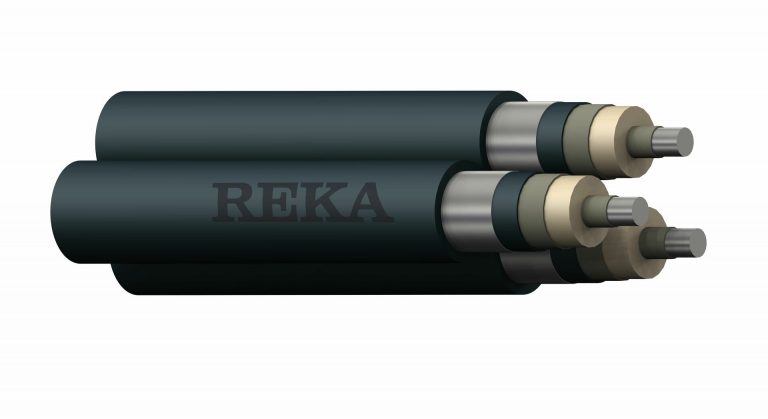

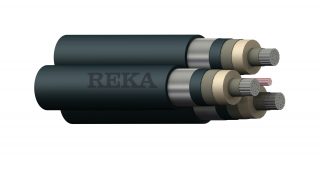

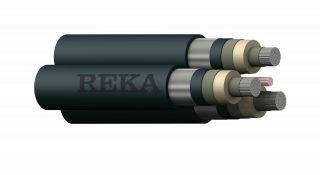

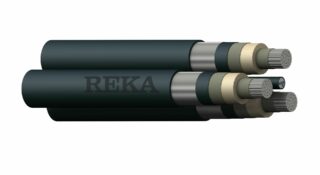

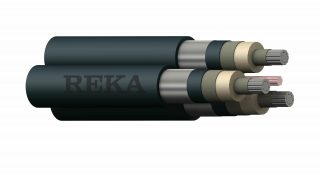

AHXAMK-WPE 12/20 (24) kV 3-johdin RE
Lataa tuoteryhmädatalehti
Keskijännitekaapeli kiinteään ulkoasennukseen. Voidaan asentaa suoraan maahan myös auraamalla. Pitkittäin ja poikittain vesitiivis kaapeli, joka soveltuu myös pysyvästi kosteisiin olosuhteisiin sekä soveltuviin kohtiin sisävesistöissä. Asennus on tehtävä kansallisten asetusten ja määräysten mukaisesti. Kaapeli on halogeeniton, mutta palosuojaamaton. Kaapelia ei ole CPR luokiteltu.
| Standardit | HD 620 10 F, SFS 5636 |
|---|---|
| Product Environmental Profile (PEP) | PEP NXNS-00437-V01.01-EN.pdf |
| Johdin | Pyöreä alumiinilanka, EN/IEC 60228 luokka 1 |
| Johdinsuoja | Puolijohtava ristisilloitettu polyeteeni PEX |
| Eriste | Ristisilloitettu polyeteeni PEX |
| Hohtosuoja | Puolijohtava ristisilloitettu polyeteeni PEX |
| Johtimien tunnistaminen | Valkoiset vaihenumeroinnit: L1, L2, L3 |
| Kertaus | Kolme vaipattua vaihejohdinta kerrattu yhteen |
| Välikerros | Puolijohtava vesitiiviysnauha |
| Metallinen kosketussuoja | Polyeteenilaminoitu alumiinifolio, joka toimii myös poikittaisena vesitiiveyskerroksena |
| Ulkovaippa | Polyeteenimuovi PELLD |
| Ulkovaipan väri | Musta |
3x50 RE
Sähkönumero
Koko
Pakkaus
Jännite
3x50 RE
Kaapelin nimellishalkaisija mm
58
Kaapelin nimellispaino kg/km
1879
Johdinmateriaali
Alumiini
Johtimen nimellishalkaisija mm
7.6
Johtimen nimellispoikkipinta-ala mm²
50
Eristeen nimellispaksuus mm
5.5
Nimellishalkaisija eristeen päältä ilman hohtosuojaa mm
18.8
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
41
Asennuksen aikana, kaapeli cm
69
Lopullisessa asennuksessa, vaihejohdin cm
28
Lopullisessa asennuksessa, kaapeli cm
48
Asennuksen aikana, vaihejohdin m
0.41
Asennuksen aikana, kaapeli m
0.69
Lopullisessa asennuksessa, vaihejohdin m
0.28
Lopullisessa asennuksessa, kaapeli m
0.48
Max. vetovoima
Vetopäällä kN
4.5
Vetosukalla kN
2.3
Vaiheresistanssi 20 °C Ω/km
0,641
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176305188
Reka-koodi
1181320
3x95 RE
Sähkönumero
Koko
Pakkaus
Jännite
3x95 RE
Kaapelin nimellishalkaisija mm
65
Kaapelin nimellispaino kg/km
2525
Johdinmateriaali
Alumiini
Johtimen nimellishalkaisija mm
10.7
Johtimen nimellispoikkipinta-ala mm²
95
Eristeen nimellispaksuus mm
5.5
Nimellishalkaisija eristeen päältä ilman hohtosuojaa mm
21.9
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
45
Asennuksen aikana, kaapeli cm
78
Lopullisessa asennuksessa, vaihejohdin cm
32
Lopullisessa asennuksessa, kaapeli cm
54
Asennuksen aikana, vaihejohdin m
0.45
Asennuksen aikana, kaapeli m
0.78
Lopullisessa asennuksessa, vaihejohdin m
0.32
Lopullisessa asennuksessa, kaapeli m
0.54
Max. vetovoima
Vetopäällä kN
8.6
Vetosukalla kN
4.3
Vaiheresistanssi 20 °C Ω/km
0,320
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-20
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176305201
Reka-koodi
1187192
