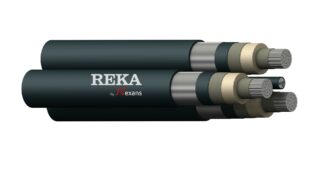

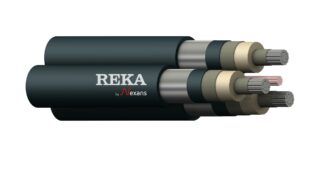

AHXCMK-HF D / AXQJ-F TT D / TSLI D 6/10 (12) kV 1-johdin CAS
Lataa tuoteryhmädatalehti
Keskijännitekaapeli kiinteään sisä- ja ulkoasennukseen. Voidaan asentaa suoraan maahan. Asennus on tehtävä kansallisten asetusten ja määräysten mukaisesti. Kaapeli on halogeeniton ja paloa levittämätön CPR-luokassa Dca-s2,d2,a2.
| Standardit | HD 620 10 M & K & F, SS 424 14 16, SFS 5636 |
|---|---|
| Käyttäytyminen palossa | Dca-s2,d2,a2 |
| CPR - DoP | 2021010_DOP.pdf |
| Johdin | Pyöreä tiivistetty vesitiivis alumiiniköysi, EN/IEC 60228 luokka 2 |
| Johdinsuoja | Puolijohtava ristisilloitettu polyeteeni PEX |
| Eriste | Ristisilloitettu polyeteeni PEX |
| Hohtosuoja | Puolijohtava ristisilloitettu polyeteeni PEX |
| Välikerros | Puolijohtava vesitiiviysnauha |
| Metallinen kosketussuoja | Kuparilangat ja alumiinifolio (CAS). Polyeteenilaminoitu alumiinifolio toimii osana metallista kosketussuojaa ja se on kytkettävä kaapelijatkoksissa ja päätteissä |
| Ulkovaippa | UV-suojattu halogeeniton polyolefiinisekoite |
| Ulkovaipan väri | Musta |
1x240/35 CAS
Sähkönumero
Koko
Pakkaus
Jännite
1x240/35 CAS
Kaapelin nimellishalkaisija mm
35
Kaapelin nimellispaino kg/km
1543
Johdinmateriaali
Alumiini
Johtimen nimellishalkaisija mm
17.8
Johtimen nimellispoikkipinta-ala mm²
240
Eristeen nimellispaksuus mm
3.4
Nimellishalkaisija eristeen päältä ilman hohtosuojaa mm
25.2
Johdinten lukumäärä
1
Kosketussuojan nimellispoikkipinta-ala mm²
35
Min. taivutussäde
Asennuksen aikana, kaapeli cm
52
Lopullisessa asennuksessa, kaapeli cm
36
Asennuksen aikana, kaapeli m
0.52
Lopullisessa asennuksessa, kaapeli m
0.36
Max. vetovoima
Vetopäällä kN
12
Vetosukalla kN
3.6
Vaiheresistanssi 20 °C Ω/km
0,125
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0,524
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176227992
Reka-koodi
1181566
Kaapelin nimellishalkaisija mm
35
Kaapelin nimellispaino kg/km
1543
Johdinmateriaali
Alumiini
Johtimen nimellishalkaisija mm
17.8
Johtimen nimellispoikkipinta-ala mm²
240
Eristeen nimellispaksuus mm
3.4
Nimellishalkaisija eristeen päältä ilman hohtosuojaa mm
25.2
Johdinten lukumäärä
1
Kosketussuojan nimellispoikkipinta-ala mm²
35
Min. taivutussäde
Asennuksen aikana, kaapeli cm
52
Lopullisessa asennuksessa, kaapeli cm
36
Asennuksen aikana, kaapeli m
0.52
Lopullisessa asennuksessa, kaapeli m
0.36
Max. vetovoima
Vetopäällä kN
12
Vetosukalla kN
3.6
Vaiheresistanssi 20 °C Ω/km
0,125
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0,524
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176228005
Reka-koodi
1181566
1x300/35 CAS
Sähkönumero
Koko
Pakkaus
Jännite
1x300/35 CAS
Kaapelin nimellishalkaisija mm
37
Kaapelin nimellispaino kg/km
1783
Johdinmateriaali
Alumiini
Johtimen nimellishalkaisija mm
19.8
Johtimen nimellispoikkipinta-ala mm²
300
Eristeen nimellispaksuus mm
3.4
Nimellishalkaisija eristeen päältä ilman hohtosuojaa mm
27
Johdinten lukumäärä
1
Kosketussuojan nimellispoikkipinta-ala mm²
35
Min. taivutussäde
Asennuksen aikana, kaapeli cm
55
Lopullisessa asennuksessa, kaapeli cm
38
Asennuksen aikana, kaapeli m
0.55
Lopullisessa asennuksessa, kaapeli m
0.38
Max. vetovoima
Vetopäällä kN
15
Vetosukalla kN
4.5
Vaiheresistanssi 20 °C Ω/km
0,100
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0,524
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176228036
Reka-koodi
1181567
Kaapelin nimellishalkaisija mm
37
Kaapelin nimellispaino kg/km
1783
Johdinmateriaali
Alumiini
Johtimen nimellishalkaisija mm
19.8
Johtimen nimellispoikkipinta-ala mm²
300
Eristeen nimellispaksuus mm
3.4
Nimellishalkaisija eristeen päältä ilman hohtosuojaa mm
27
Johdinten lukumäärä
1
Kosketussuojan nimellispoikkipinta-ala mm²
35
Min. taivutussäde
Asennuksen aikana, kaapeli cm
55
Lopullisessa asennuksessa, kaapeli cm
38
Asennuksen aikana, kaapeli m
0.55
Lopullisessa asennuksessa, kaapeli m
0.38
Max. vetovoima
Vetopäällä kN
15
Vetosukalla kN
4.5
Vaiheresistanssi 20 °C Ω/km
0,100
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0,524
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176228029
Reka-koodi
1181567
1x400/35 CAS
Sähkönumero
Koko
Pakkaus
Jännite
1x400/35 CAS
Kaapelin nimellishalkaisija mm
39
Kaapelin nimellispaino kg/km
2023
Johdinmateriaali
Alumiini
Johtimen nimellishalkaisija mm
22.4
Johtimen nimellispoikkipinta-ala mm²
400
Eristeen nimellispaksuus mm
3.4
Nimellishalkaisija eristeen päältä ilman hohtosuojaa mm
29.6
Johdinten lukumäärä
1
Kosketussuojan nimellispoikkipinta-ala mm²
35
Min. taivutussäde
Asennuksen aikana, kaapeli cm
59
Lopullisessa asennuksessa, kaapeli cm
41
Asennuksen aikana, kaapeli m
0.59
Lopullisessa asennuksessa, kaapeli m
0.41
Max. vetovoima
Vetopäällä kN
20
Vetosukalla kN
6
Vaiheresistanssi 20 °C Ω/km
0,0778
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0,524
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176228050
Reka-koodi
1181568
Kaapelin nimellishalkaisija mm
39
Kaapelin nimellispaino kg/km
2023
Johdinmateriaali
Alumiini
Johtimen nimellishalkaisija mm
22.4
Johtimen nimellispoikkipinta-ala mm²
400
Eristeen nimellispaksuus mm
3.4
Nimellishalkaisija eristeen päältä ilman hohtosuojaa mm
29.6
Johdinten lukumäärä
1
Kosketussuojan nimellispoikkipinta-ala mm²
35
Min. taivutussäde
Asennuksen aikana, kaapeli cm
59
Lopullisessa asennuksessa, kaapeli cm
41
Asennuksen aikana, kaapeli m
0.59
Lopullisessa asennuksessa, kaapeli m
0.41
Max. vetovoima
Vetopäällä kN
20
Vetosukalla kN
6
Vaiheresistanssi 20 °C Ω/km
0,0778
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0,524
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176228067
Reka-koodi
1181568
1x500/35 CAS
Sähkönumero
Koko
Pakkaus
Jännite
1x500/35 CAS
Kaapelin nimellishalkaisija mm
43
Kaapelin nimellispaino kg/km
2480
Johdinmateriaali
Alumiini
Johtimen nimellishalkaisija mm
25.7
Johtimen nimellispoikkipinta-ala mm²
500
Eristeen nimellispaksuus mm
3.4
Nimellishalkaisija eristeen päältä ilman hohtosuojaa mm
32.9
Johdinten lukumäärä
1
Kosketussuojan nimellispoikkipinta-ala mm²
35
Min. taivutussäde
Asennuksen aikana, kaapeli cm
64
Lopullisessa asennuksessa, kaapeli cm
45
Asennuksen aikana, kaapeli m
0.64
Lopullisessa asennuksessa, kaapeli m
0.45
Max. vetovoima
Vetopäällä kN
20
Vetosukalla kN
7.5
Vaiheresistanssi 20 °C Ω/km
0,0605
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0,524
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176228098
Reka-koodi
1181569
Kaapelin nimellishalkaisija mm
43
Kaapelin nimellispaino kg/km
2480
Johdinmateriaali
Alumiini
Johtimen nimellishalkaisija mm
25.7
Johtimen nimellispoikkipinta-ala mm²
500
Eristeen nimellispaksuus mm
3.4
Nimellishalkaisija eristeen päältä ilman hohtosuojaa mm
32.9
Johdinten lukumäärä
1
Kosketussuojan nimellispoikkipinta-ala mm²
35
Min. taivutussäde
Asennuksen aikana, kaapeli cm
64
Lopullisessa asennuksessa, kaapeli cm
45
Asennuksen aikana, kaapeli m
0.64
Lopullisessa asennuksessa, kaapeli m
0.45
Max. vetovoima
Vetopäällä kN
20
Vetosukalla kN
7.5
Vaiheresistanssi 20 °C Ω/km
0,0605
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0,524
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176228081
Reka-koodi
1181569
1x630/35 CAS
Sähkönumero
Koko
Pakkaus
Jännite
1x630/35 CAS
Kaapelin nimellishalkaisija mm
47
Kaapelin nimellispaino kg/km
3043
Johdinmateriaali
Alumiini
Johtimen nimellishalkaisija mm
29.3
Johtimen nimellispoikkipinta-ala mm²
630
Eristeen nimellispaksuus mm
3.4
Nimellishalkaisija eristeen päältä ilman hohtosuojaa mm
36.8
Johdinten lukumäärä
1
Kosketussuojan nimellispoikkipinta-ala mm²
35
Min. taivutussäde
Asennuksen aikana, kaapeli cm
70
Lopullisessa asennuksessa, kaapeli cm
49
Asennuksen aikana, kaapeli m
0.7
Lopullisessa asennuksessa, kaapeli m
0.49
Max. vetovoima
Vetopäällä kN
20
Vetosukalla kN
8.5
Vaiheresistanssi 20 °C Ω/km
0,0469
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0,524
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176228128
Reka-koodi
1181570
Kaapelin nimellishalkaisija mm
47
Kaapelin nimellispaino kg/km
3043
Johdinmateriaali
Alumiini
Johtimen nimellishalkaisija mm
29.3
Johtimen nimellispoikkipinta-ala mm²
630
Eristeen nimellispaksuus mm
3.4
Nimellishalkaisija eristeen päältä ilman hohtosuojaa mm
36.8
Johdinten lukumäärä
1
Kosketussuojan nimellispoikkipinta-ala mm²
35
Min. taivutussäde
Asennuksen aikana, kaapeli cm
70
Lopullisessa asennuksessa, kaapeli cm
49
Asennuksen aikana, kaapeli m
0.7
Lopullisessa asennuksessa, kaapeli m
0.49
Max. vetovoima
Vetopäällä kN
20
Vetosukalla kN
8.5
Vaiheresistanssi 20 °C Ω/km
0,0469
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0,524
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176228111
Reka-koodi
1181570
