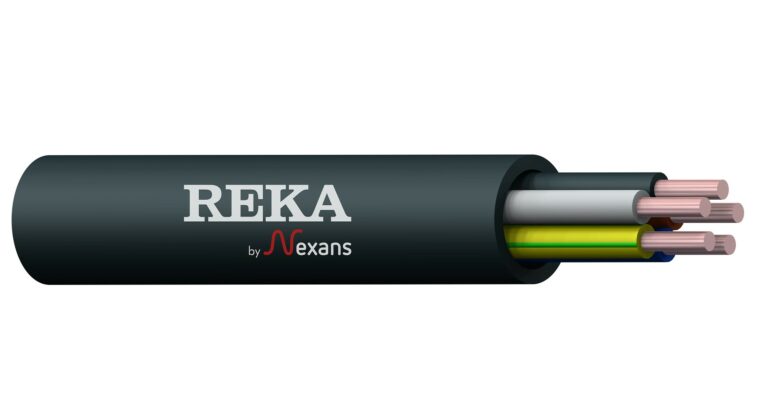

EQQ-HF D BK - IFXI-LX D BK - MMJ-D BK Helppo
Lataa tuoteryhmädatalehti
Asennuskaapeli kiinteään sisä- ja ulkoasennukseen. Ei maahan eikä suoraan betonivaluun. Voidaan upottaa laastilla täytettyyn uraan. Kaapelissa on UV-suojatut eriste- sekä vaippamateriaalit. Asennus on tehtävä kansallisten asetusten ja määräysten mukaisesti. Kaapeli on halogeeniton ja paloa levittämätön CPR-luokassa Dca-s2,d2,a2.
| Standardit | SS 424 02 19-5 |
|---|---|
| Käyttäytyminen palossa | Dca-s2,d2,a2 |
| CPR - DoP | 2025005_DOP.pdf |
| Johdin | Pyöreä kuparilanka, EN/IEC 60228 luokka 1 |
| Eriste | UV-suojattu polyeteenisekoite |
| Johtimien tunnistaminen | 3G: Keltavihreä, sininen, ruskea 5G: Keltavihreä, sininen, ruskea, musta, harmaa |
| Ulkovaippa | UV-suojattu polyolefiinisekoite |
| Ulkovaipan väri | Musta |
3G1,5
Sähkönumero
Koko
Pakkaus
Jännite
3G1,5
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.5
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
75
Lopullisessa asennuksessa, kaapeli mm
22
Asennuksen aikana, kaapeli cm
7
Lopullisessa asennuksessa, kaapeli cm
2
Max. vetovoima
Vetopäällä kN
0.23
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309834
Reka-koodi
1254796
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.5
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
75
Lopullisessa asennuksessa, kaapeli mm
22
Asennuksen aikana, kaapeli cm
7
Lopullisessa asennuksessa, kaapeli cm
2
Max. vetovoima
Vetopäällä kN
0.23
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309841
Reka-koodi
1254796
5G1,5
Sähkönumero
Koko
Pakkaus
Jännite
5G1,5
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.5
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
88
Lopullisessa asennuksessa, kaapeli mm
26
Asennuksen aikana, kaapeli cm
9
Lopullisessa asennuksessa, kaapeli cm
3
Max. vetovoima
Vetopäällä kN
0.23
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309872
Reka-koodi
1254798
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.36
Johtimen nimellispoikkipinta-ala mm²
1.5
Eristeen nimellispaksuus mm
0.5
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
88
Lopullisessa asennuksessa, kaapeli mm
26
Asennuksen aikana, kaapeli cm
9
Lopullisessa asennuksessa, kaapeli cm
3
Max. vetovoima
Vetopäällä kN
0.23
Vaiheresistanssi 20 °C Ω/km
12,1
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309889
Reka-koodi
1254798
3G2,5
Sähkönumero
Koko
Pakkaus
Jännite
3G2,5
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.6
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
87
Lopullisessa asennuksessa, kaapeli mm
26
Asennuksen aikana, kaapeli cm
9
Lopullisessa asennuksessa, kaapeli cm
3
Max. vetovoima
Vetopäällä kN
0.23
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309858
Reka-koodi
1254799
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.6
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
87
Lopullisessa asennuksessa, kaapeli mm
26
Asennuksen aikana, kaapeli cm
9
Lopullisessa asennuksessa, kaapeli cm
3
Max. vetovoima
Vetopäällä kN
0.23
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309865
Reka-koodi
1254799
5G2,5
Sähkönumero
Koko
Pakkaus
Jännite
5G2,5
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.6
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
103
Lopullisessa asennuksessa, kaapeli mm
31
Asennuksen aikana, kaapeli cm
10
Lopullisessa asennuksessa, kaapeli cm
3
Max. vetovoima
Vetopäällä kN
0.23
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309896
Reka-koodi
1254801
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
1.74
Johtimen nimellispoikkipinta-ala mm²
2.5
Eristeen nimellispaksuus mm
0.6
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
103
Lopullisessa asennuksessa, kaapeli mm
31
Asennuksen aikana, kaapeli cm
10
Lopullisessa asennuksessa, kaapeli cm
3
Max. vetovoima
Vetopäällä kN
0.23
Vaiheresistanssi 20 °C Ω/km
7,41
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6438176309902
Reka-koodi
1254801
