REDAK
Lataa tuoteryhmädatalehti

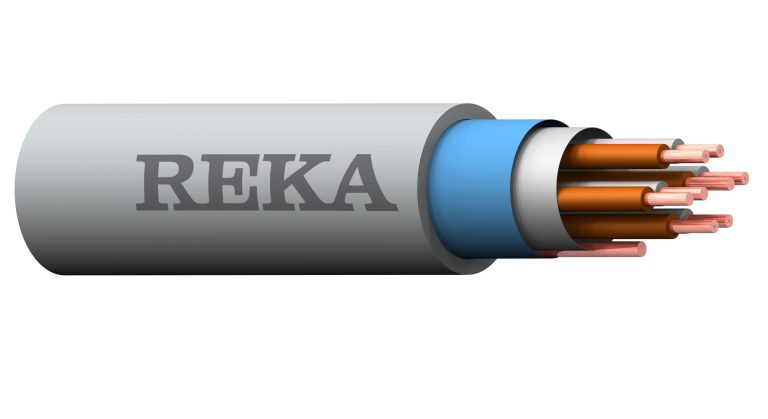

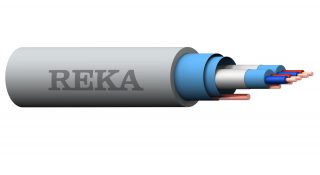

Instrumentointikaapeli kiinteään sisä- ja ulkoasennukseen. Ei maahan eikä suoraan betonivaluun. Asennus on tehtävä kansallisten asetusten ja määräysten mukaisesti. Kaapeli on paloa levittämätön CPR-luokassa Eca.
| Standardit | EN 50288-7 |
|---|---|
| Käyttäytyminen palossa | Eca |
| CPR - DoP | 2017053_DOP.pdf |
| Johdin | Pyöreä tinattu kupariköysi, EN/IEC 60228 luokka 2 |
| Eriste | Halogeeniton polyeteeni |
| Johtimien tunnistaminen | Valkoinen, oranssi, mustat numerot |
| Parikertaus | Eristetyt johtimet kerrattu yhteen parittain |
| Kertaus | Eristetyt johtimet kerrattu pareiksi. Nousun pituus max. 100mm. Parit kerrataan yhteen. |
| Välikerros | Muovinauha |
| Yhteissuoja | Alumiininauha ja maadoitusjohdin (tinattua kuparia, 7x0,30mm) |
| Ulkovaippa | UV-suojattu halogeeniton polyolefiinisekoite |
| Ulkovaipan väri | Harmaa |
2x2x0,5
Sähkönumero
Koko
Pakkaus
Jännite
2x2x0,5
Kaapelin nimellishalkaisija mm
7
Kaapelin nimellispaino kg/km
56
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
105
Lopullisessa asennuksessa, kaapeli mm
70
Asennuksen aikana, kaapeli cm
11
Lopullisessa asennuksessa, kaapeli cm
7
Max. vetovoima
Vetopäällä kN
0.1
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410002651522
Reka-koodi
1702457
Kaapelin nimellishalkaisija mm
7
Kaapelin nimellispaino kg/km
56
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
105
Lopullisessa asennuksessa, kaapeli mm
70
Asennuksen aikana, kaapeli cm
11
Lopullisessa asennuksessa, kaapeli cm
7
Max. vetovoima
Vetopäällä kN
0.1
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410002651225
Reka-koodi
1702457
4x2x0,5
Sähkönumero
Koko
Pakkaus
Jännite
4x2x0,5
Kaapelin nimellishalkaisija mm
10
Kaapelin nimellispaino kg/km
94
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
8
Min. taivutussäde
Asennuksen aikana, kaapeli mm
150
Lopullisessa asennuksessa, kaapeli mm
100
Asennuksen aikana, kaapeli cm
15
Lopullisessa asennuksessa, kaapeli cm
10
Max. vetovoima
Vetopäällä kN
0.2
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410002651546
Reka-koodi
1702459
Kaapelin nimellishalkaisija mm
10
Kaapelin nimellispaino kg/km
94
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
8
Min. taivutussäde
Asennuksen aikana, kaapeli mm
150
Lopullisessa asennuksessa, kaapeli mm
100
Asennuksen aikana, kaapeli cm
15
Lopullisessa asennuksessa, kaapeli cm
10
Max. vetovoima
Vetopäällä kN
0.2
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410002651553
Reka-koodi
1702459
Kaapelin nimellishalkaisija mm
10
Kaapelin nimellispaino kg/km
94
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
8
Min. taivutussäde
Asennuksen aikana, kaapeli mm
150
Lopullisessa asennuksessa, kaapeli mm
100
Asennuksen aikana, kaapeli cm
15
Lopullisessa asennuksessa, kaapeli cm
10
Max. vetovoima
Vetopäällä kN
0.2
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410002651232
Reka-koodi
1702459
8x2x0,5
Sähkönumero
Koko
Pakkaus
Jännite
8x2x0,5
Kaapelin nimellishalkaisija mm
13
Kaapelin nimellispaino kg/km
162
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
16
Min. taivutussäde
Asennuksen aikana, kaapeli mm
195
Lopullisessa asennuksessa, kaapeli mm
130
Asennuksen aikana, kaapeli cm
20
Lopullisessa asennuksessa, kaapeli cm
13
Max. vetovoima
Vetopäällä kN
0.4
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410002651584
Reka-koodi
1147363
Kaapelin nimellishalkaisija mm
13
Kaapelin nimellispaino kg/km
162
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
16
Min. taivutussäde
Asennuksen aikana, kaapeli mm
195
Lopullisessa asennuksessa, kaapeli mm
130
Asennuksen aikana, kaapeli cm
20
Lopullisessa asennuksessa, kaapeli cm
13
Max. vetovoima
Vetopäällä kN
0.4
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410002651591
Reka-koodi
1147363
12x2x0,5
Sähkönumero
Koko
Pakkaus
Jännite
12x2x0,5
Kaapelin nimellishalkaisija mm
15
Kaapelin nimellispaino kg/km
228
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
24
Min. taivutussäde
Asennuksen aikana, kaapeli mm
225
Lopullisessa asennuksessa, kaapeli mm
150
Asennuksen aikana, kaapeli cm
23
Lopullisessa asennuksessa, kaapeli cm
15
Max. vetovoima
Vetopäällä kN
0.6
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410002651621
Reka-koodi
1147367
Kaapelin nimellishalkaisija mm
15
Kaapelin nimellispaino kg/km
228
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
24
Min. taivutussäde
Asennuksen aikana, kaapeli mm
225
Lopullisessa asennuksessa, kaapeli mm
150
Asennuksen aikana, kaapeli cm
23
Lopullisessa asennuksessa, kaapeli cm
15
Max. vetovoima
Vetopäällä kN
0.6
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410002651638
Reka-koodi
1147367
24x2x0,5
Sähkönumero
Koko
Pakkaus
Jännite
24x2x0,5
Kaapelin nimellishalkaisija mm
20
Kaapelin nimellispaino kg/km
412
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
48
Min. taivutussäde
Asennuksen aikana, kaapeli mm
300
Lopullisessa asennuksessa, kaapeli mm
200
Asennuksen aikana, kaapeli cm
30
Lopullisessa asennuksessa, kaapeli cm
20
Max. vetovoima
Vetopäällä kN
1.2
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410002651645
Reka-koodi
1147379
Kaapelin nimellishalkaisija mm
20
Kaapelin nimellispaino kg/km
412
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
48
Min. taivutussäde
Asennuksen aikana, kaapeli mm
300
Lopullisessa asennuksessa, kaapeli mm
200
Asennuksen aikana, kaapeli cm
30
Lopullisessa asennuksessa, kaapeli cm
20
Max. vetovoima
Vetopäällä kN
1.2
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410002651652
Reka-koodi
1147379
48x2x0,5
Sähkönumero
Koko
Pakkaus
Jännite
48x2x0,5
Kaapelin nimellishalkaisija mm
27
Kaapelin nimellispaino kg/km
773
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
96
Min. taivutussäde
Asennuksen aikana, kaapeli mm
405
Lopullisessa asennuksessa, kaapeli mm
270
Asennuksen aikana, kaapeli cm
41
Lopullisessa asennuksessa, kaapeli cm
27
Max. vetovoima
Vetopäällä kN
2.4
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410002651690
Reka-koodi
1147395
Kaapelin nimellishalkaisija mm
27
Kaapelin nimellispaino kg/km
773
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
0.9
Johtimen nimellispoikkipinta-ala mm²
0.5
Eristeen nimellispaksuus mm
0.4
Johdinten lukumäärä
96
Min. taivutussäde
Asennuksen aikana, kaapeli mm
405
Lopullisessa asennuksessa, kaapeli mm
270
Asennuksen aikana, kaapeli cm
41
Lopullisessa asennuksessa, kaapeli cm
27
Max. vetovoima
Vetopäällä kN
2.4
Vaiheresistanssi 20 °C Ω/km
37,4
Kaapelin minimilämpötila kuljetuksen aikana °C
-40
Kaapelin minimilämpötila asennuksen aikana °C
-10
Kaapelin minimilämpötila käytössä °C
-40
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
160
EAN-koodi
6410002651683
Reka-koodi
1147395
