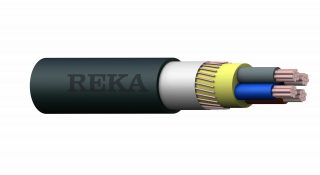

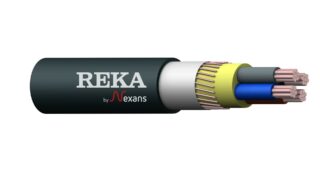

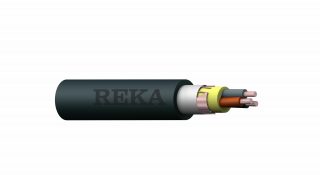

XCMK-HF / FXQJ / IFSI-Cu

Lataa tuoteryhmädatalehti

Kuparivoimakaapeli kiinteään sisä- ja ulkoasennukseen. Voidaan asentaa suoraan maahan. Johdineriste on suojattava UV-säteilyltä. Asennus on tehtävä kansallisten asetusten ja määräysten mukaisesti. Kaapeli on halogeeniton ja paloa levittämätön CPR-luokassa Dca-s2,d2,a2.

Standardit SFS 5546, SS 424 14 18, HD 604 5 I & D, IEC 60502-1
Käyttäytyminen palossa Dca-s2,d2,a2
CPR - DoP 2021012_DOP.pdf
2021003_DOP.pdf
Johdin 2,5-25 mm² pyöreä kupariköysi, EN/IEC 60228 luokka 2
35-300 mm² sektorinmuotoinen kupariköysi, EN/IEC 60228 luokka 2
Eriste Ristisilloitettu polyeteeni PEX
Johtimien tunnistaminen Sininen, ruskea
Ruskea, musta, harmaa
Sininen, ruskea, musta, harmaa
Metallinen kosketussuoja Kuparilangat ja kuparinauha
Ulkovaippa UV-suojattu polyolefiinisekoite
Ulkovaipan väri Musta

2x10/10

Sähkönumero Koko Pakkaus Jännite

2x10/10

Kaapelin nimellishalkaisija mm 18
Kaapelin nimellispaino kg/km 563
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 10
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 2
Min. taivutussäde
Asennuksen aikana, kaapeli mm 211
Lopullisessa asennuksessa, kaapeli mm 148
Asennuksen aikana, kaapeli cm 21
Lopullisessa asennuksessa, kaapeli cm 15
Asennuksen aikana, kaapeli m 0.21
Lopullisessa asennuksessa, kaapeli m 0.15
Max. vetovoima
Vetopäällä kN 1
Vetosukalla kN 0.3
Vaiheresistanssi 20 °C Ω/km 1,83
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,83
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006029914
Reka-koodi 1146109

2x16/16

Sähkönumero Koko Pakkaus Jännite

2x16/16

Kaapelin nimellishalkaisija mm 20
Kaapelin nimellispaino kg/km 821
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 16
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 2
Min. taivutussäde
Asennuksen aikana, kaapeli mm 246
Lopullisessa asennuksessa, kaapeli mm 172
Asennuksen aikana, kaapeli cm 25
Lopullisessa asennuksessa, kaapeli cm 17
Asennuksen aikana, kaapeli m 0.25
Lopullisessa asennuksessa, kaapeli m 0.17
Max. vetovoima
Vetopäällä kN 1.6
Vetosukalla kN 0.5
Vaiheresistanssi 20 °C Ω/km 1,15
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006029921
Reka-koodi 1146110

3x10/10

Sähkönumero Koko Pakkaus Jännite

3x10/10

Kaapelin nimellishalkaisija mm 18
Kaapelin nimellispaino kg/km 651
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 10
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 221
Lopullisessa asennuksessa, kaapeli mm 155
Asennuksen aikana, kaapeli cm 22
Lopullisessa asennuksessa, kaapeli cm 15
Asennuksen aikana, kaapeli m 0.22
Lopullisessa asennuksessa, kaapeli m 0.15
Max. vetovoima
Vetopäällä kN 1.5
Vetosukalla kN 0.5
Vaiheresistanssi 20 °C Ω/km 1,83
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,83
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023684
Reka-koodi 1146229
Kaapelin nimellishalkaisija mm 18
Kaapelin nimellispaino kg/km 651
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 10
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 221
Lopullisessa asennuksessa, kaapeli mm 155
Asennuksen aikana, kaapeli cm 22
Lopullisessa asennuksessa, kaapeli cm 15
Asennuksen aikana, kaapeli m 0.22
Lopullisessa asennuksessa, kaapeli m 0.15
Max. vetovoima
Vetopäällä kN 1.5
Vetosukalla kN 0.5
Vaiheresistanssi 20 °C Ω/km 1,83
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,83
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023349
Reka-koodi 1146229

3x16/16

Sähkönumero Koko Pakkaus Jännite

3x16/16

Kaapelin nimellishalkaisija mm 21
Kaapelin nimellispaino kg/km 952
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 16
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 258
Lopullisessa asennuksessa, kaapeli mm 180
Asennuksen aikana, kaapeli cm 26
Lopullisessa asennuksessa, kaapeli cm 18
Asennuksen aikana, kaapeli m 0.26
Lopullisessa asennuksessa, kaapeli m 0.18
Max. vetovoima
Vetopäällä kN 2.4
Vetosukalla kN 0.7
Vaiheresistanssi 20 °C Ω/km 1,15
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023387
Reka-koodi 1146230
Kaapelin nimellishalkaisija mm 21
Kaapelin nimellispaino kg/km 952
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 16
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 258
Lopullisessa asennuksessa, kaapeli mm 180
Asennuksen aikana, kaapeli cm 26
Lopullisessa asennuksessa, kaapeli cm 18
Asennuksen aikana, kaapeli m 0.26
Lopullisessa asennuksessa, kaapeli m 0.18
Max. vetovoima
Vetopäällä kN 2.4
Vetosukalla kN 0.7
Vaiheresistanssi 20 °C Ω/km 1,15
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023394
Reka-koodi 1146230

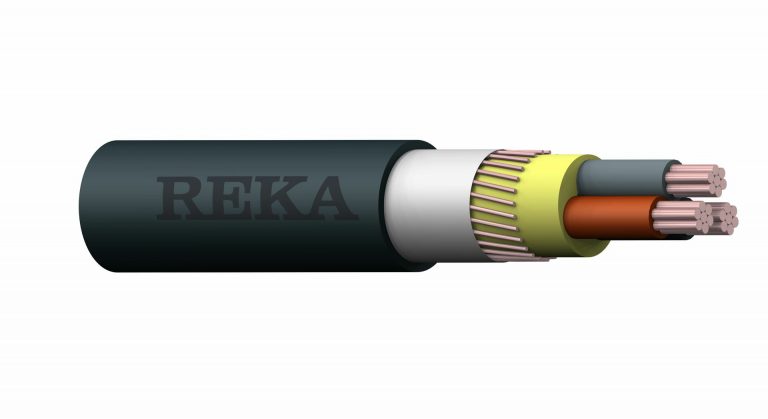

3x25/16

Sähkönumero Koko Pakkaus Jännite

3x25/16

Kaapelin nimellishalkaisija mm 25
Kaapelin nimellispaino kg/km 1313
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 25
Eristeen nimellispaksuus mm 0.9
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 305
Lopullisessa asennuksessa, kaapeli mm 213
Asennuksen aikana, kaapeli cm 30
Lopullisessa asennuksessa, kaapeli cm 21
Asennuksen aikana, kaapeli m 0.3
Lopullisessa asennuksessa, kaapeli m 0.21
Max. vetovoima
Vetopäällä kN 3.8
Vetosukalla kN 1.1
Vaiheresistanssi 20 °C Ω/km 0,727
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023400
Reka-koodi 1146231
Kaapelin nimellishalkaisija mm 25
Kaapelin nimellispaino kg/km 1313
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 25
Eristeen nimellispaksuus mm 0.9
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 305
Lopullisessa asennuksessa, kaapeli mm 213
Asennuksen aikana, kaapeli cm 30
Lopullisessa asennuksessa, kaapeli cm 21
Asennuksen aikana, kaapeli m 0.3
Lopullisessa asennuksessa, kaapeli m 0.21
Max. vetovoima
Vetopäällä kN 3.8
Vetosukalla kN 1.1
Vaiheresistanssi 20 °C Ω/km 0,727
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023417
Reka-koodi 1146231

3x35/16

Sähkönumero Koko Pakkaus Jännite

3x35/16

Kaapelin nimellishalkaisija mm 23
Kaapelin nimellispaino kg/km 1328
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 35
Eristeen nimellispaksuus mm 0.9
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 277
Lopullisessa asennuksessa, kaapeli mm 194
Asennuksen aikana, kaapeli cm 28
Lopullisessa asennuksessa, kaapeli cm 19
Asennuksen aikana, kaapeli m 0.28
Lopullisessa asennuksessa, kaapeli m 0.19
Max. vetovoima
Vetopäällä kN 5.3
Vetosukalla kN 1.6
Vaiheresistanssi 20 °C Ω/km 0,524
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023424
Reka-koodi 1146232
Kaapelin nimellishalkaisija mm 23
Kaapelin nimellispaino kg/km 1328
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 35
Eristeen nimellispaksuus mm 0.9
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 277
Lopullisessa asennuksessa, kaapeli mm 194
Asennuksen aikana, kaapeli cm 28
Lopullisessa asennuksessa, kaapeli cm 19
Asennuksen aikana, kaapeli m 0.28
Lopullisessa asennuksessa, kaapeli m 0.19
Max. vetovoima
Vetopäällä kN 5.3
Vetosukalla kN 1.6
Vaiheresistanssi 20 °C Ω/km 0,524
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023431
Reka-koodi 1146232

3x50/25

Sähkönumero Koko Pakkaus Jännite

3x50/25

Kaapelin nimellishalkaisija mm 26
Kaapelin nimellispaino kg/km 1815
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 50
Eristeen nimellispaksuus mm 1
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 316
Lopullisessa asennuksessa, kaapeli mm 221
Asennuksen aikana, kaapeli cm 32
Lopullisessa asennuksessa, kaapeli cm 22
Asennuksen aikana, kaapeli m 0.32
Lopullisessa asennuksessa, kaapeli m 0.22
Max. vetovoima
Vetopäällä kN 7.5
Vetosukalla kN 2.3
Vaiheresistanssi 20 °C Ω/km 0,387
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,727
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023448
Reka-koodi 1146233
Kaapelin nimellishalkaisija mm 26
Kaapelin nimellispaino kg/km 1815
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 50
Eristeen nimellispaksuus mm 1
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 316
Lopullisessa asennuksessa, kaapeli mm 221
Asennuksen aikana, kaapeli cm 32
Lopullisessa asennuksessa, kaapeli cm 22
Asennuksen aikana, kaapeli m 0.32
Lopullisessa asennuksessa, kaapeli m 0.22
Max. vetovoima
Vetopäällä kN 7.5
Vetosukalla kN 2.3
Vaiheresistanssi 20 °C Ω/km 0,387
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,727
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023455
Reka-koodi 1146233

3x120/70

Sähkönumero Koko Pakkaus Jännite

3x120/70

Kaapelin nimellishalkaisija mm 37
Kaapelin nimellispaino kg/km 4304
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 120
Eristeen nimellispaksuus mm 1.2
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 440
Lopullisessa asennuksessa, kaapeli mm 308
Asennuksen aikana, kaapeli cm 44
Lopullisessa asennuksessa, kaapeli cm 31
Asennuksen aikana, kaapeli m 0.44
Lopullisessa asennuksessa, kaapeli m 0.31
Max. vetovoima
Vetopäällä kN 18
Vetosukalla kN 5.4
Vaiheresistanssi 20 °C Ω/km 0,153
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,268
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023509
Reka-koodi 1146236
Kaapelin nimellishalkaisija mm 37
Kaapelin nimellispaino kg/km 4304
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 120
Eristeen nimellispaksuus mm 1.2
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 440
Lopullisessa asennuksessa, kaapeli mm 308
Asennuksen aikana, kaapeli cm 44
Lopullisessa asennuksessa, kaapeli cm 31
Asennuksen aikana, kaapeli m 0.44
Lopullisessa asennuksessa, kaapeli m 0.31
Max. vetovoima
Vetopäällä kN 18
Vetosukalla kN 5.4
Vaiheresistanssi 20 °C Ω/km 0,153
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,268
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023516
Reka-koodi 1146236

3x150/70

Sähkönumero Koko Pakkaus Jännite

3x150/70

Kaapelin nimellishalkaisija mm 41
Kaapelin nimellispaino kg/km 5189
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 150
Eristeen nimellispaksuus mm 1.4
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 492
Lopullisessa asennuksessa, kaapeli mm 344
Asennuksen aikana, kaapeli cm 49
Lopullisessa asennuksessa, kaapeli cm 34
Asennuksen aikana, kaapeli m 0.49
Lopullisessa asennuksessa, kaapeli m 0.34
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 6.8
Vaiheresistanssi 20 °C Ω/km 0,124
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,268
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023561
Reka-koodi 1146237
Kaapelin nimellishalkaisija mm 41
Kaapelin nimellispaino kg/km 5189
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 150
Eristeen nimellispaksuus mm 1.4
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 492
Lopullisessa asennuksessa, kaapeli mm 344
Asennuksen aikana, kaapeli cm 49
Lopullisessa asennuksessa, kaapeli cm 34
Asennuksen aikana, kaapeli m 0.49
Lopullisessa asennuksessa, kaapeli m 0.34
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 6.8
Vaiheresistanssi 20 °C Ω/km 0,124
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,268
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023523
Reka-koodi 1146237

3x185/95

Sähkönumero Koko Pakkaus Jännite

3x185/95

Kaapelin nimellishalkaisija mm 45
Kaapelin nimellispaino kg/km 6550
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 185
Eristeen nimellispaksuus mm 1.6
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 544
Lopullisessa asennuksessa, kaapeli mm 381
Asennuksen aikana, kaapeli cm 54
Lopullisessa asennuksessa, kaapeli cm 38
Asennuksen aikana, kaapeli m 0.54
Lopullisessa asennuksessa, kaapeli m 0.38
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 8.3
Vaiheresistanssi 20 °C Ω/km 0,0991
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,193
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023585
Reka-koodi 1146238
Kaapelin nimellishalkaisija mm 45
Kaapelin nimellispaino kg/km 6550
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 185
Eristeen nimellispaksuus mm 1.6
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 544
Lopullisessa asennuksessa, kaapeli mm 381
Asennuksen aikana, kaapeli cm 54
Lopullisessa asennuksessa, kaapeli cm 38
Asennuksen aikana, kaapeli m 0.54
Lopullisessa asennuksessa, kaapeli m 0.38
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 8.3
Vaiheresistanssi 20 °C Ω/km 0,0991
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,193
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023578
Reka-koodi 1146238

3x240/120

Sähkönumero Koko Pakkaus Jännite

3x240/120

Kaapelin nimellishalkaisija mm 53
Kaapelin nimellispaino kg/km 8551
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 240
Eristeen nimellispaksuus mm 1.7
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 635
Lopullisessa asennuksessa, kaapeli mm 444
Asennuksen aikana, kaapeli cm 63
Lopullisessa asennuksessa, kaapeli cm 44
Asennuksen aikana, kaapeli m 0.63
Lopullisessa asennuksessa, kaapeli m 0.44
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 8.5
Vaiheresistanssi 20 °C Ω/km 0,0754
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,153
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023608
Reka-koodi 1146239
Kaapelin nimellishalkaisija mm 53
Kaapelin nimellispaino kg/km 8551
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 240
Eristeen nimellispaksuus mm 1.7
Johdinten lukumäärä 3
Min. taivutussäde
Asennuksen aikana, kaapeli mm 635
Lopullisessa asennuksessa, kaapeli mm 444
Asennuksen aikana, kaapeli cm 63
Lopullisessa asennuksessa, kaapeli cm 44
Asennuksen aikana, kaapeli m 0.63
Lopullisessa asennuksessa, kaapeli m 0.44
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 8.5
Vaiheresistanssi 20 °C Ω/km 0,0754
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,153
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023592
Reka-koodi 1146239

4x10/10

Sähkönumero Koko Pakkaus Jännite

4x10/10

Kaapelin nimellishalkaisija mm 20
Kaapelin nimellispaino kg/km 801
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 10
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 244
Lopullisessa asennuksessa, kaapeli mm 171
Asennuksen aikana, kaapeli cm 24
Lopullisessa asennuksessa, kaapeli cm 17
Asennuksen aikana, kaapeli m 0.24
Lopullisessa asennuksessa, kaapeli m 0.17
Max. vetovoima
Vetopäällä kN 2
Vetosukalla kN 0.6
Vaiheresistanssi 20 °C Ω/km 1,83
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,83
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023233
Reka-koodi 1146309

4x16/16

Sähkönumero Koko Pakkaus Jännite

4x16/16

Kaapelin nimellishalkaisija mm 23
Kaapelin nimellispaino kg/km 1137
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 16
Eristeen nimellispaksuus mm 0.7
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 278
Lopullisessa asennuksessa, kaapeli mm 194
Asennuksen aikana, kaapeli cm 28
Lopullisessa asennuksessa, kaapeli cm 19
Asennuksen aikana, kaapeli m 0.28
Lopullisessa asennuksessa, kaapeli m 0.19
Max. vetovoima
Vetopäällä kN 3.2
Vetosukalla kN 1
Vaiheresistanssi 20 °C Ω/km 1,15
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023271
Reka-koodi 1146310

4x25/16

Sähkönumero Koko Pakkaus Jännite

4x25/16

Kaapelin nimellishalkaisija mm 28
Kaapelin nimellispaino kg/km 1590
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 25
Eristeen nimellispaksuus mm 0.9
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 330
Lopullisessa asennuksessa, kaapeli mm 231
Asennuksen aikana, kaapeli cm 33
Lopullisessa asennuksessa, kaapeli cm 23
Asennuksen aikana, kaapeli m 0.33
Lopullisessa asennuksessa, kaapeli m 0.23
Max. vetovoima
Vetopäällä kN 5
Vetosukalla kN 1.5
Vaiheresistanssi 20 °C Ω/km 0,727
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023288
Reka-koodi 1146311

4x35/16

Sähkönumero Koko Pakkaus Jännite

4x35/16

Kaapelin nimellishalkaisija mm 26
Kaapelin nimellispaino kg/km 1684
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 35
Eristeen nimellispaksuus mm 0.9
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 312
Lopullisessa asennuksessa, kaapeli mm 219
Asennuksen aikana, kaapeli cm 31
Lopullisessa asennuksessa, kaapeli cm 22
Asennuksen aikana, kaapeli m 0.31
Lopullisessa asennuksessa, kaapeli m 0.22
Max. vetovoima
Vetopäällä kN 7
Vetosukalla kN 2.1
Vaiheresistanssi 20 °C Ω/km 0,524
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 1,15
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023295
Reka-koodi 1146312

4x50/25

Sähkönumero Koko Pakkaus Jännite

4x50/25

Kaapelin nimellishalkaisija mm 30
Kaapelin nimellispaino kg/km 2312
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 50
Eristeen nimellispaksuus mm 1
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 355
Lopullisessa asennuksessa, kaapeli mm 248
Asennuksen aikana, kaapeli cm 35
Lopullisessa asennuksessa, kaapeli cm 25
Asennuksen aikana, kaapeli m 0.35
Lopullisessa asennuksessa, kaapeli m 0.25
Max. vetovoima
Vetopäällä kN 10
Vetosukalla kN 3
Vaiheresistanssi 20 °C Ω/km 0,387
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,727
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023677
Reka-koodi 1146313
Kaapelin nimellishalkaisija mm 30
Kaapelin nimellispaino kg/km 2312
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 50
Eristeen nimellispaksuus mm 1
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 355
Lopullisessa asennuksessa, kaapeli mm 248
Asennuksen aikana, kaapeli cm 35
Lopullisessa asennuksessa, kaapeli cm 25
Asennuksen aikana, kaapeli m 0.35
Lopullisessa asennuksessa, kaapeli m 0.25
Max. vetovoima
Vetopäällä kN 10
Vetosukalla kN 3
Vaiheresistanssi 20 °C Ω/km 0,387
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,727
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023660
Reka-koodi 1146313

4x70/35

Sähkönumero Koko Pakkaus Jännite

4x70/35

Kaapelin nimellishalkaisija mm 34
Kaapelin nimellispaino kg/km 3199
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 70
Eristeen nimellispaksuus mm 1.1
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 409
Lopullisessa asennuksessa, kaapeli mm 287
Asennuksen aikana, kaapeli cm 41
Lopullisessa asennuksessa, kaapeli cm 29
Asennuksen aikana, kaapeli m 0.41
Lopullisessa asennuksessa, kaapeli m 0.29
Max. vetovoima
Vetopäällä kN 14
Vetosukalla kN 4.2
Vaiheresistanssi 20 °C Ω/km 0,268
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,524
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023318
Reka-koodi 1146314

4x95/50

Sähkönumero Koko Pakkaus Jännite

4x95/50

Kaapelin nimellishalkaisija mm 38
Kaapelin nimellispaino kg/km 4319
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 95
Eristeen nimellispaksuus mm 1.1
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 450
Lopullisessa asennuksessa, kaapeli mm 315
Asennuksen aikana, kaapeli cm 45
Lopullisessa asennuksessa, kaapeli cm 32
Asennuksen aikana, kaapeli m 0.45
Lopullisessa asennuksessa, kaapeli m 0.32
Max. vetovoima
Vetopäällä kN 19
Vetosukalla kN 5.7
Vaiheresistanssi 20 °C Ω/km 0,193
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,387
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023325
Reka-koodi 1146315
Kaapelin nimellishalkaisija mm 38
Kaapelin nimellispaino kg/km 4319
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 95
Eristeen nimellispaksuus mm 1.1
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 450
Lopullisessa asennuksessa, kaapeli mm 315
Asennuksen aikana, kaapeli cm 45
Lopullisessa asennuksessa, kaapeli cm 32
Asennuksen aikana, kaapeli m 0.45
Lopullisessa asennuksessa, kaapeli m 0.32
Max. vetovoima
Vetopäällä kN 19
Vetosukalla kN 5.7
Vaiheresistanssi 20 °C Ω/km 0,193
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,387
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023691
Reka-koodi 1146315

4x120/70

Sähkönumero Koko Pakkaus Jännite

4x120/70

Kaapelin nimellishalkaisija mm 42
Kaapelin nimellispaino kg/km 5491
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 120
Eristeen nimellispaksuus mm 1.2
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 501
Lopullisessa asennuksessa, kaapeli mm 351
Asennuksen aikana, kaapeli cm 50
Lopullisessa asennuksessa, kaapeli cm 35
Asennuksen aikana, kaapeli m 0.5
Lopullisessa asennuksessa, kaapeli m 0.35
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 7.2
Vaiheresistanssi 20 °C Ω/km 0,153
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,268
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023332
Reka-koodi 1146316

4x150/70

Sähkönumero Koko Pakkaus Jännite

4x150/70

Kaapelin nimellishalkaisija mm 46
Kaapelin nimellispaino kg/km 6626
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 150
Eristeen nimellispaksuus mm 1.4
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 546
Lopullisessa asennuksessa, kaapeli mm 382
Asennuksen aikana, kaapeli cm 55
Lopullisessa asennuksessa, kaapeli cm 38
Asennuksen aikana, kaapeli m 0.55
Lopullisessa asennuksessa, kaapeli m 0.38
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 8.5
Vaiheresistanssi 20 °C Ω/km 0,124
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,268
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023714
Reka-koodi 1146317
Kaapelin nimellishalkaisija mm 46
Kaapelin nimellispaino kg/km 6626
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 150
Eristeen nimellispaksuus mm 1.4
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 546
Lopullisessa asennuksessa, kaapeli mm 382
Asennuksen aikana, kaapeli cm 55
Lopullisessa asennuksessa, kaapeli cm 38
Asennuksen aikana, kaapeli m 0.55
Lopullisessa asennuksessa, kaapeli m 0.38
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 8.5
Vaiheresistanssi 20 °C Ω/km 0,124
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,268
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023707
Reka-koodi 1146317

4x185/95

Sähkönumero Koko Pakkaus Jännite

4x185/95

Kaapelin nimellishalkaisija mm 51
Kaapelin nimellispaino kg/km 8366
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 185
Eristeen nimellispaksuus mm 1.6
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 612
Lopullisessa asennuksessa, kaapeli mm 429
Asennuksen aikana, kaapeli cm 61
Lopullisessa asennuksessa, kaapeli cm 43
Asennuksen aikana, kaapeli m 0.61
Lopullisessa asennuksessa, kaapeli m 0.43
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 8.5
Vaiheresistanssi 20 °C Ω/km 0,0991
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,193
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023356
Reka-koodi 1146318

4x240/120

Sähkönumero Koko Pakkaus Jännite

4x240/120

Kaapelin nimellishalkaisija mm 57
Kaapelin nimellispaino kg/km 10885
Johdinmateriaali Kupari
Johtimen nimellispoikkipinta-ala mm² 240
Eristeen nimellispaksuus mm 1.7
Johdinten lukumäärä 4
Min. taivutussäde
Asennuksen aikana, kaapeli mm 679
Lopullisessa asennuksessa, kaapeli mm 476
Asennuksen aikana, kaapeli cm 68
Lopullisessa asennuksessa, kaapeli cm 48
Asennuksen aikana, kaapeli m 0.68
Lopullisessa asennuksessa, kaapeli m 0.48
Max. vetovoima
Vetopäällä kN 20
Vetosukalla kN 8.5
Vaiheresistanssi 20 °C Ω/km 0,0754
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km 0,153
Kaapelin minimilämpötila kuljetuksen aikana °C -25
Kaapelin minimilämpötila asennuksen aikana °C -15
Kaapelin minimilämpötila käytössä °C -50
Maksimi johdinlämpötila jatkuvassa käytössä °C 90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 250
EAN-koodi 6410006023363
Reka-koodi 1146319
